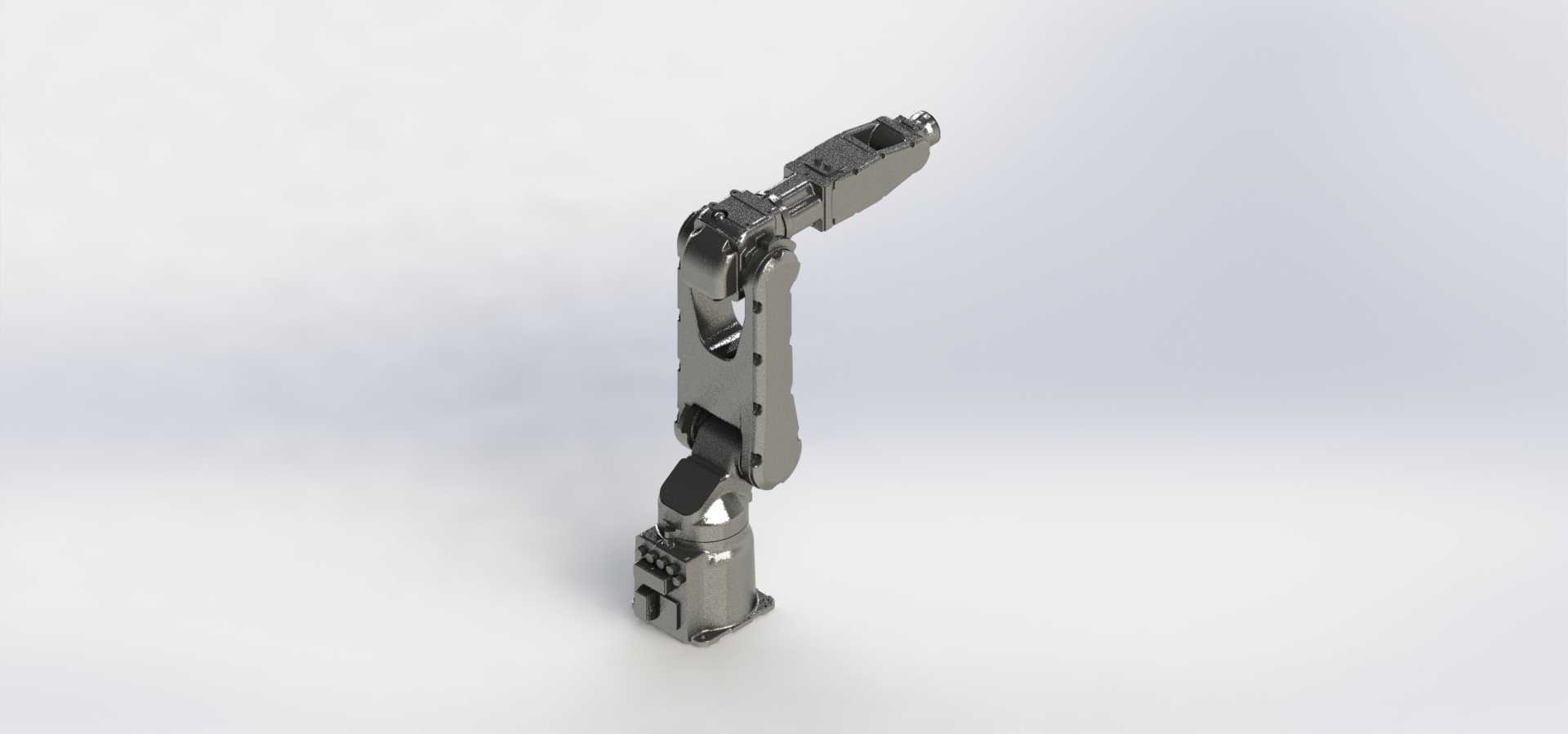

安川M5LS-J12型多关节工业机械臂

　　这款多关节机械臂的结构设计完全围绕紧凑工位的作业需求展开，从底座安装面到末端执行器法兰的整体轮廓在伸展状态下也能控制在较小的空间包络内，底座采用方形法兰安装结构，四个固定螺栓孔的位置布局经过受力校核，能够抵消臂体全伸展状态下的倾覆力矩，安装时不需要额外做过大的预埋基础，适配现有生产线的设备安装台面预留尺寸，不需要对原有工位的钢结构做大规模改造。

　　在3C电子零部件装配、小负载物料搬运、精密涂胶这类常见的产线场景里，这款臂体的关节排布逻辑能很好地规避工位周边的工装干涉，大臂与小臂的连接关节采用偏置式结构设计，当臂体折叠收回时，小臂可以贴合大臂侧方收纳，整体占用的横向空间远小于同负载等级的直臂结构，在排布密集的装配工位上，相邻工位的设备不会因为臂体动作产生干涉风险，产线布局时可以进一步压缩工位间距，提升单位面积的产能排布密度。

　　从功能特性来看，各关节的传动结构采用谐波减速器配合伺服驱动的组合，关节处的走线采用内置中空走线设计，所有动力线缆与信号线缆都从臂体内部的空腔穿过，外部没有拖链或者外露线缆，一方面避免了产线作业时线缆勾挂周边工装、工件的风险，另一方面也减少了线缆随臂体反复弯折产生的疲劳损耗，长时间高频作业下的线缆故障率能得到有效控制。末端法兰的安装接口采用标准工业接口尺寸，可以快速适配夹爪、吸盘、涂胶枪、焊枪等不同类型的末端执行器，不需要额外做转接法兰的定制加工，换型时的拆装效率更高。

　　设计过程中对各关节的运动限位做了冗余设计，除了软件层面的软限位之外，每个关节的物理极限位置都设置了缓冲胶块与硬限位挡块，即使软件限位出现误触发，臂体也不会因为超程运动造成关节结构损坏，同时各关节的密封结构都做了防尘处理，能够适配普通机加工车间、装配车间的粉尘环境，不需要额外加装防护外罩就能稳定运行。臂体的外壳采用一体铸造成型后做轻量化切削，在保证结构刚性的前提下尽可能降低臂体自身重量，关节驱动电机的负载压力更小，高速运动时的振动幅度更低，末端定位精度能保持在稳定区间内，不会因为臂体自重产生的形变影响作业精度。

　　在实际选型适配时，需要注意底座安装面的平面度要求，安装面平面度过大时会造成底座受力不均，长期运行可能导致关节轴承偏磨，影响重复定位精度；臂体的动作半径覆盖范围内，需要预留足够的安全间隙，尤其是在臂体做翻转动作时，小臂与底座之间的间隙要避开管线、工装的突出部分；末端执行器的重量与偏心距需要控制在额定负载范围内，过大的偏心负载会加大末端关节的径向受力，长期运行会加速减速器磨损，缩短设备维护周期。

　　这款臂体的结构模型还原了实际设备的所有安装接口、关节运动副位置、外形轮廓细节，在做产线虚拟调试、工位布局仿真时，可以直接导入模型进行干涉检查、动作路径模拟，不需要再对模型做大量的简化修正，能够有效缩短前期方案设计的周期，提前排查工位布局中存在的干涉风险、动作死区问题，避免现场安装调试时出现大规模的方案调整。
