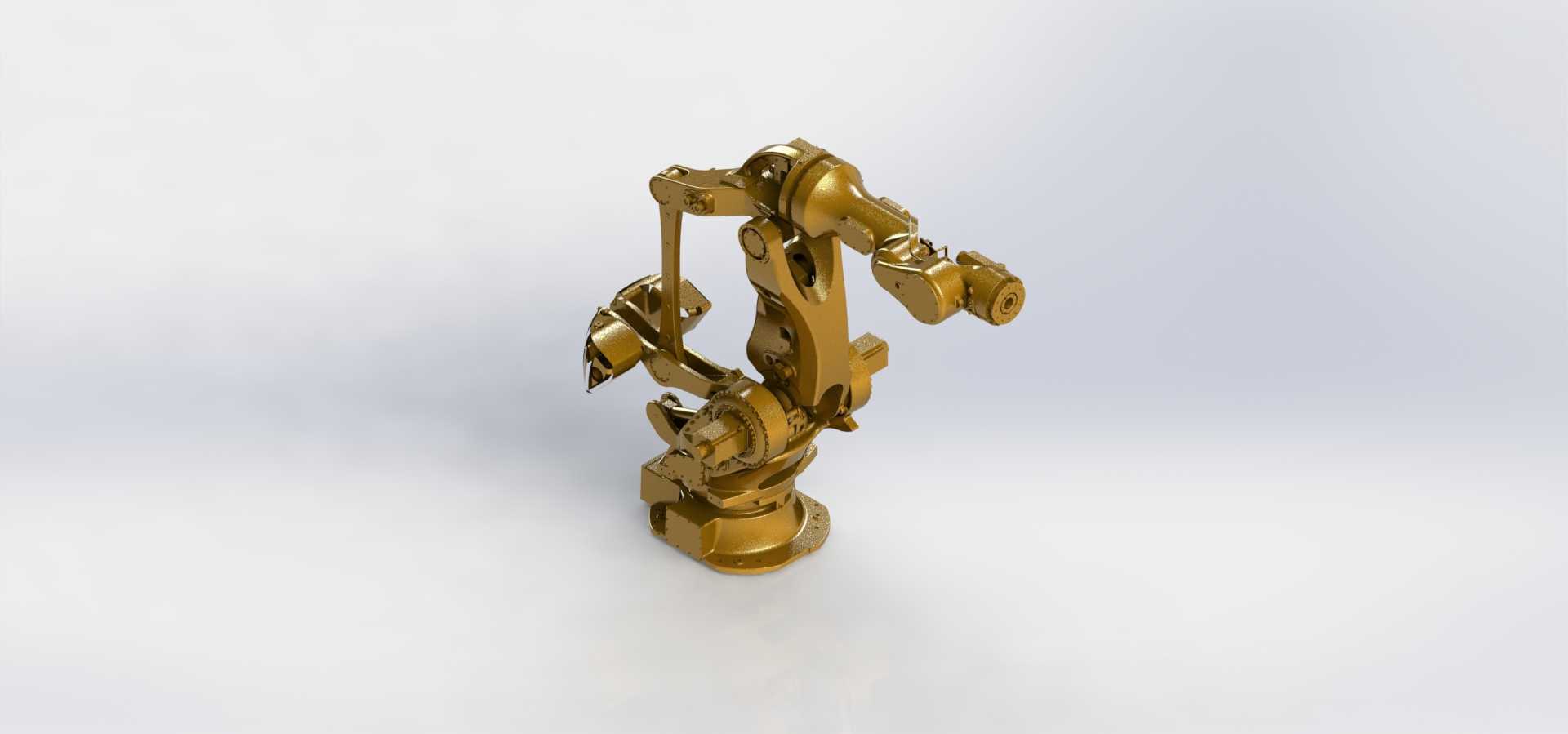

那智MC600六轴工业机械臂结构设计

　　在汽车零部件焊装、重型工件码垛、机床上下料这类需要兼顾负载能力与动作灵活性的工位上，六轴垂直多关节机械臂的选型一直是产线布局的核心环节，那智MC600系列作为中等负载段的经典机型，其本体结构的设计逻辑完全围绕重载工况下的刚性保持与动作精度平衡展开。从本体结构来看，这款机械臂采用经典的六自由度串联关节布局，底座采用大直径法兰安装面，安装孔位呈圆周对称分布，能够将整机作业时的倾覆力矩均匀传递到安装基座上，避免长期重载作业下的底座连接螺栓疲劳松动。腰座部分采用交叉滚子轴承作为回转支撑，相比普通深沟球轴承组合的支撑结构，交叉滚子轴承可同时承受轴向力、径向力与倾覆力矩，在腰座±170度回转范围内，即使大臂完全伸展携带额定负载，

　　也能将回转间隙控制在极小范围内，保障重复定位精度的长期稳定性。大臂与小臂的铸件结构采用了变截面筋条设计，并非等壁厚的空心壳体，在关节连接的应力集中区域，铸件壁厚做了局部加厚处理，同时在非受力区域通过拓扑优化去除冗余材料，既控制了整机自重，又避免了高速启停动作下的臂体震颤。腕部三个关节采用紧凑的同轴布局，将末端法兰的回转、摆动、俯仰动作的驱动单元通过谐波减速器与齿形带传动整合在小臂末端腔体内，既缩小了腕部的整体外形尺寸，让机械臂能够深入工装夹具间隙、机床加工舱室这类狭窄空间作业，又保证了末端60kg额定负载下的扭矩输出能力，不会因为腕部结构刚性不足出现负载下垂的问题。从实际应用场景出发，这款机械臂的作业半径覆盖了常见的中型工位需求，

　　在汽车零部件焊装线上，它可以搭配伺服焊钳完成车身侧围、底板组件的点焊作业，臂体的运动包络范围能够覆盖两个相邻焊装夹具的工位，单台机械臂即可完成双工位的焊接作业，减少产线上的机械臂配置数量；在重型工件码垛场景下，腕部的高刚性设计可以稳定夹持整箱的金属零部件、铸造毛坯，配合末端的快换夹具接口，可在数秒内完成夹爪、真空吸盘、焊枪等不同工具的切换，适配多品种小批量的柔性生产需求。设计这款机械臂的三维模型时，首先要确认各关节的运动限位边界，腰座的回转角度、大臂的俯仰角度、小臂的摆动角度以及腕部三个轴的动作范围都要严格按照实际设备的运动包络来设定，避免在产线仿真阶段出现机械臂与周边护栏、工装、输送线的干涉问题。安装边界的核对也是建模阶段的重点，

　　底座的安装孔位尺寸、法兰面到第一关节轴线的高度、末端法兰的螺栓孔分布与定位销位置，都需要和实际安装基准完全对齐，否则后续做产线集成时会出现机械臂无法与基座精准对接、末端夹具安装偏位的问题。关节内部的传动结构建模要注意密封结构的预留，各关节的旋转结合面都设计了迷宫式密封槽与密封圈安装位，防止车间内的焊接飞溅、切削液、金属粉尘进入关节内部损坏轴承与减速器，这也是工业级机械臂和普通教学演示模型的核心区别——所有结构细节都围绕长期工业现场的恶劣工况做了针对性设计。走线通道的设计也暗藏考量，大臂与小臂的内部预留了完整的线缆与气管通道，末端执行器的动力线、信号线以及气动管路都从臂体内部穿过，避免机械臂往复运动时线缆与周边设备产生摩擦剐蹭，延长管线的使用寿命，同时臂体外侧没有外露的拖链与管线，也减少了作业过程中管线勾挂工件、工装的风险。在做产线仿真验证时，这款机械臂的运动学参数要完全匹配实际设备的DH参数，这样模拟出来的轨迹节拍、动作路径才具备实际参考价值，尤其是在机床上下料的场景中，机械臂要在机床门开启的有限空间内完成工件取放动作，精准的三维模型可以提前验证动作路径是否存在干涉，优化取放料的轨迹，减少现场调试的时间成本。
