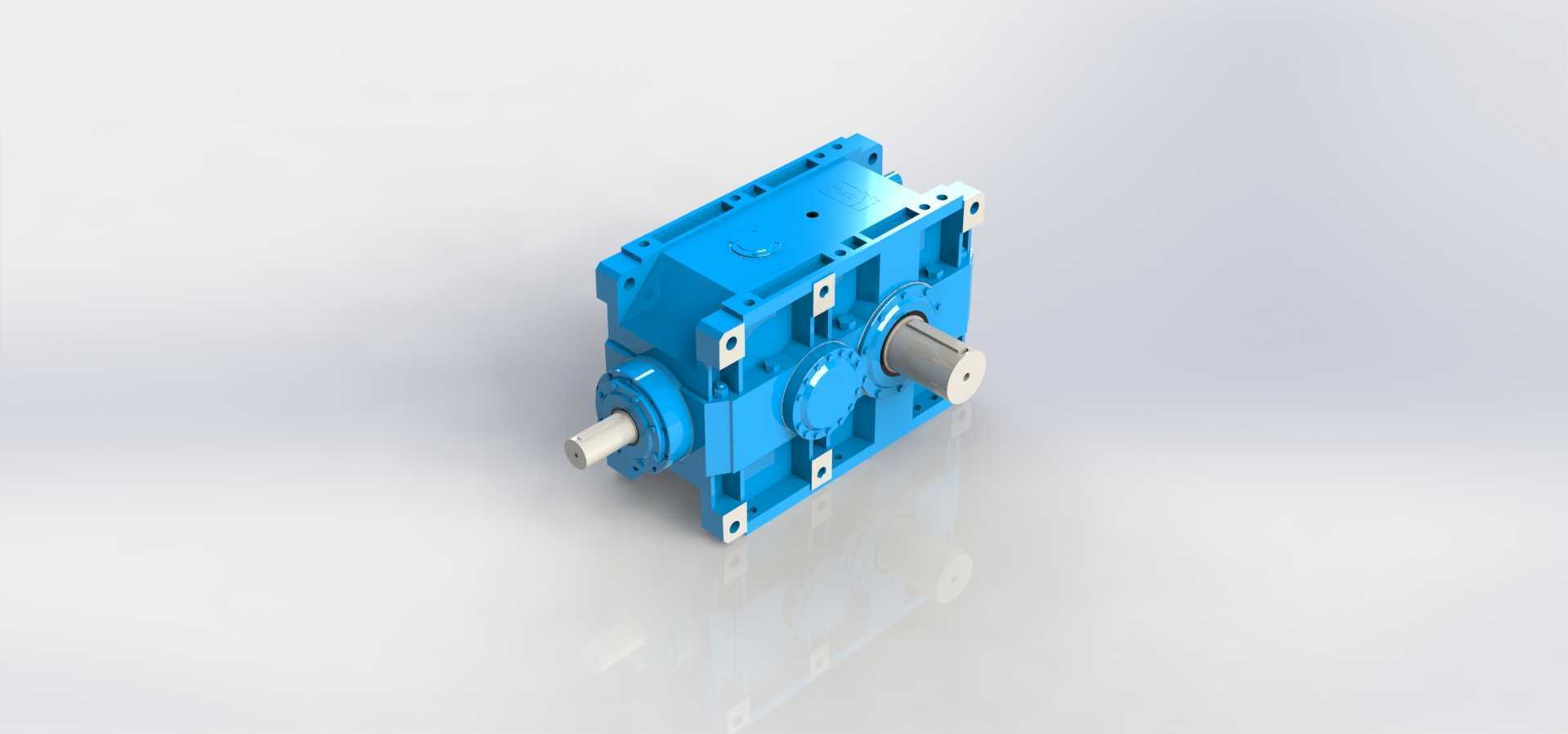

平行轴工业齿轮减速传动装置

　　这款平行轴结构的减速传动装置，在工业重载传动场景中有着极高的适配性，常见于矿山输送线、冶金辊道驱动、起重设备行走机构、大型物流分拣线的动力输入端，作为原动机与工作机之间的核心传动衔接部件，承担着匹配转速、放大输出扭矩的核心作用，能够将伺服电机、异步电机等高转速低扭矩的动力输出，转化为工作端需要的低转速大扭矩动力，适配不同工况下的负载驱动需求。从结构设计逻辑来看，该装置采用平行轴齿轮排布方案，各级齿轮轴线保持平行布局，相比行星结构、蜗轮蜗杆结构的减速装置，平行轴布局的传动效率更高，在长期连续运行工况下的发热控制表现更优，适合8小时以上连续运转的工业生产场景。箱体采用整体式铸铁铸造结构，加强筋沿着箱体受力方向均匀排布，

　　既能够承受齿轮啮合过程中产生的径向、轴向载荷，避免箱体在重载冲击下出现形变，也能提升箱体的散热面积，帮助齿轮啮合产生的热量快速散出，保证箱体内润滑油温度维持在合理区间，避免高温导致润滑油黏度下降、齿轮磨损加剧的问题。输入轴与输出轴分别布置在箱体的两个相对端面，轴伸端采用双唇口油封结构，能够有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内润滑油渗漏，适配多粉尘、潮湿的工业车间作业环境。齿轮采用斜齿圆柱齿轮设计，相比直齿齿轮，斜齿啮合的重合度更高，传动过程更平稳，冲击载荷更小，运行噪音更低，适合对传动平稳性有要求的工况，齿轮齿面经过渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，既能够承受重载下的接触应力，避免齿面点蚀，

　　也能抵抗瞬时冲击载荷，防止断齿问题出现。在安装边界设计上，箱体底部设置了带定位销孔的安装脚座，安装孔位按照标准工业安装尺寸排布，能够直接适配多数通用设备的安装机架，不需要额外制作过渡安装板，降低现场安装的改造成本。输入轴、输出轴的轴径、键槽尺寸均符合通用传动件的配合标准，能够直接匹配标准规格的联轴器、链轮、皮带轮等传动连接件，选型替换时不需要额外定制连接部件。箱体顶部设置了透气塞，能够平衡箱体内外气压，避免长时间运行后箱体内温度升高、气压上升导致油封处漏油；侧面设置了油位观察窗，能够直观看到箱体内润滑油的液位高度，方便日常运维时检查油位，及时补充润滑油；箱体底部设置了放油螺塞，换油时能够快速排空箱体内的旧油，降低运维操作的难度。

　　在实际选型应用中，这类平行轴减速装置需要根据工作端的负载扭矩、运行转速、每日运行时长、冲击载荷等级来匹配对应的功率规格，安装时需要保证输入轴与原动机轴的同轴度误差控制在允许范围内，避免同轴度过大导致轴承受额外径向力，缩短轴承与油封的使用寿命。日常运维过程中，需要按照运行时长定期更换齿轮油，首次运行500小时后需要更换第一次润滑油，后续根据运行工况每3000-6000小时更换一次，换油时需要清理箱体底部的金属磨屑，避免磨屑随润滑油进入齿轮啮合面，加剧齿轮磨损。从三维建模的角度来看，这类减速装置的建模需要重点关注各级齿轮的中心距、啮合间隙，轴类零件的台阶过渡、轴承安装位的公差配合，箱体的壁厚、加强筋的排布位置，安装孔位的位置度公差，保证建模完成后装配时各部件不会出现干涉，虚拟装配完成后可以通过运动仿真验证齿轮传动的顺畅度，检查是否存在卡滞、干涉的问题，为后续的工程图输出、生产加工或者虚拟选型提供准确的三维模型支撑。
