Rossi系列MR3I7PC3型齿轮减速喷射驱动装置

　　在工业流体喷射、物料定量投加的动力传动场景中，减速驱动单元的匹配度直接决定整套喷射系统的运行稳定性与输出精度，这套同轴式齿轮减速驱动结构，正是针对中低转速大扭矩输出的喷射工况做的定向结构适配。从实际落地场景看，这类减速驱动单元常配套在工业炉窑燃油喷射系统、生产线表面处理药剂喷射工位、农业植保大功率喷射设备的动力端，用来把原动机输出的高转速低扭矩动力，转化为喷射泵所需的低转速大扭矩动力输出，匹配喷射机构的额定工作转速区间，避免原动机直连带来的转速过高、扭矩不足、喷射压力波动大的问题。

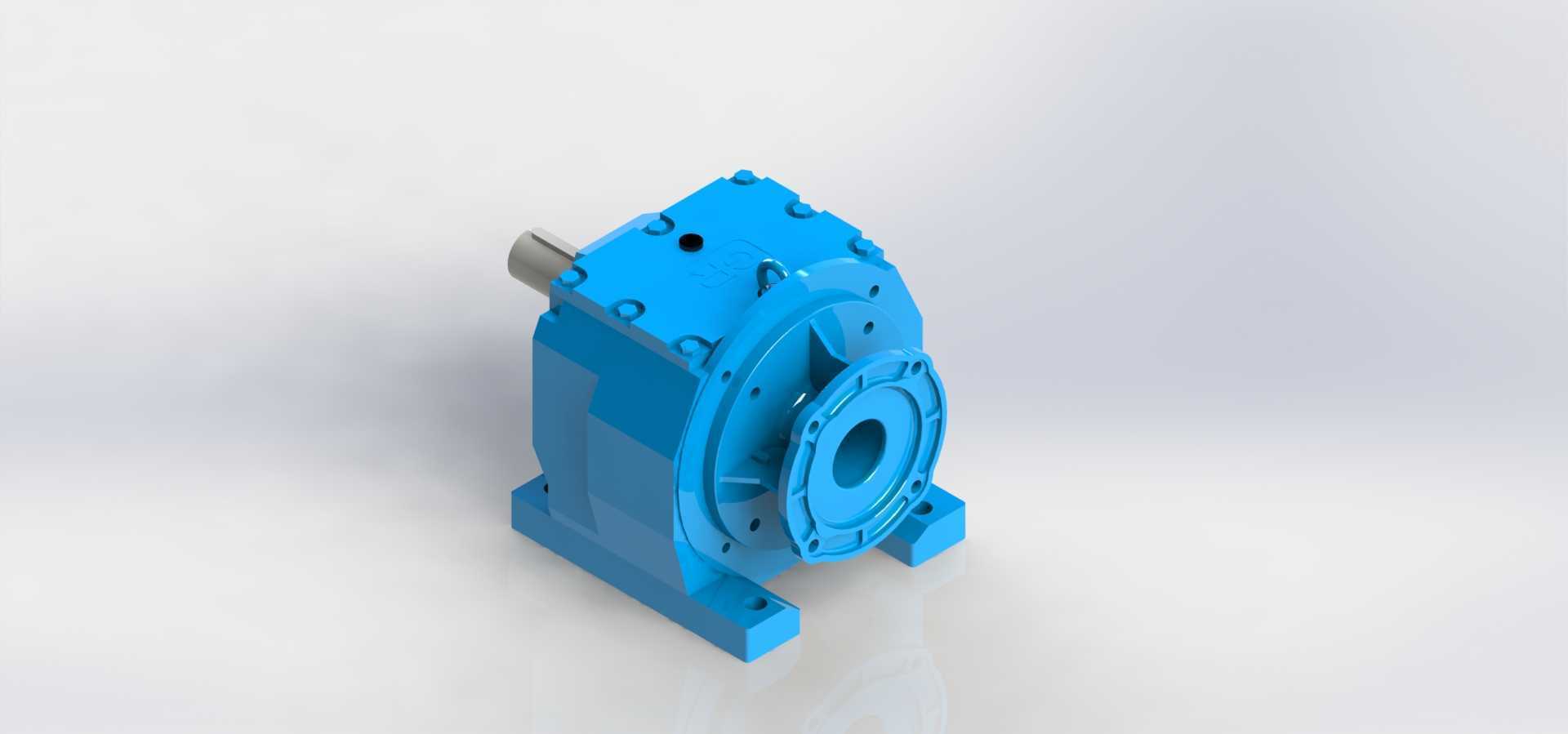

　　从结构设计逻辑来看，整个箱体采用一体化铸铁铸造成型的脚座式安装结构，输入轴与输出轴保持同轴布局，输入端采用标准圆柱轴伸设计，可通过联轴器直接匹配标准Y系列三相异步电机的输出轴，不需要额外加装过渡连接座，减少传动链路的累计同轴度误差。输出端采用法兰式连接接口，可直接与喷射泵的泵体端面对接定位，止口尺寸按照通用工业泵的连接标准做适配，安装时不需要额外加工转接法兰，能有效缩短现场装配的调整周期。箱体的脚座设置了四个带沉孔的安装基面，安装孔的间距按照通用工业传动单元的安装尺寸规范设计，可直接固定在标准规格的设备安装槽钢底座上，不需要额外打孔适配，安装基面的平面度经过精加工处理，固定后能保证箱体与安装面完全贴合，避免长期运行出现的箱体振动、轴系偏磨问题。

　　内部传动结构采用三级斜齿轮传动布局，每一级齿轮的模数、齿宽都按照额定输出扭矩做了强度校核，齿轮材料选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，能承受长期交变载荷下的接触疲劳与弯曲疲劳，齿轮啮合侧隙控制在0.1-0.2mm区间，既保证传动过程无卡滞，又能把传动回差控制在允许范围内，保证喷射压力的输出稳定性。箱体内部设置了独立的润滑油腔，油位观察孔设置在箱体侧面中部位置，可直观观察润滑油的油位高度，注油孔与放油孔分别布置在箱体顶部与底部最低位置，方便日常运维时的润滑油更换与补充，箱体结合面采用密封胶条加平面密封的结构，能避免长期运行出现的润滑油渗漏问题。

　　从安装边界尺寸来看，整个减速单元的轴向总长度控制在适配常规动力舱安装空间的范围内，箱体最大径向尺寸不超过同功率等级通用减速机的安装尺寸，输出轴的轴伸长度、键槽尺寸都按照标准传动接口设计，可直接匹配喷射泵的输入轴连接套，不需要额外加工轴件。输入端的轴伸尺寸适配常规4极电机的输出轴规格，电机安装法兰的止口尺寸与标准B5安装法兰完全匹配，选型时可直接按照功率、速比匹配对应规格的电机，不需要做定制化的连接结构调整。箱体顶部设置了一体式吊环螺栓安装孔，方便设备安装、搬运时的起吊作业，避免起吊过程中出现箱体倾斜、碰撞损坏的问题。

　　在实际运行特性上，这套减速单元的传动效率能达到94%以上，长期运行的温升控制在40K以内，不需要额外加装冷却装置就能满足连续8小时运行的工况要求，运行噪音控制在70分贝以内，适合在车间生产线、固定工业站点这类对噪音有一定要求的场景使用。箱体的外表面做了蓝色工业防护漆喷涂处理，漆膜厚度均匀，能适应车间内的潮湿、轻微腐蚀环境，避免长期使用出现的箱体锈蚀问题。针对喷射系统常见的负载波动工况，齿轮的齿向做了修形处理，能抵消部分安装误差与轴系变形带来的啮合偏载，提升齿轮的实际使用寿命，轴承选用深沟球轴承与圆锥滚子轴承组合的布局，分别承受径向载荷与轴向载荷，保证轴系在喷射负载波动时的运行稳定性，不会出现轴窜、轴承过早损坏的问题。
