GN312型D24M10球头手摇操作手柄

　　这类带球形端头的T型手摇手柄，在工业设备的操作端应用覆盖范围极广，从中小型机床的进给调节工位、工装夹具的锁紧工位，到印刷设备、包装生产线的手动微调机构，甚至是小型试验台的位置调节模块，都能见到这类结构的操作件。不同于直杆式手柄的握持逻辑，球形端头的设计让操作人员在多方向施力时都能获得稳定的握持反馈，不管是顺时针转动锁紧、还是逆时针旋松卸力，手部都不会因为杆体的棱角产生硌压感，长时间重复操作也能降低手部的疲劳度。

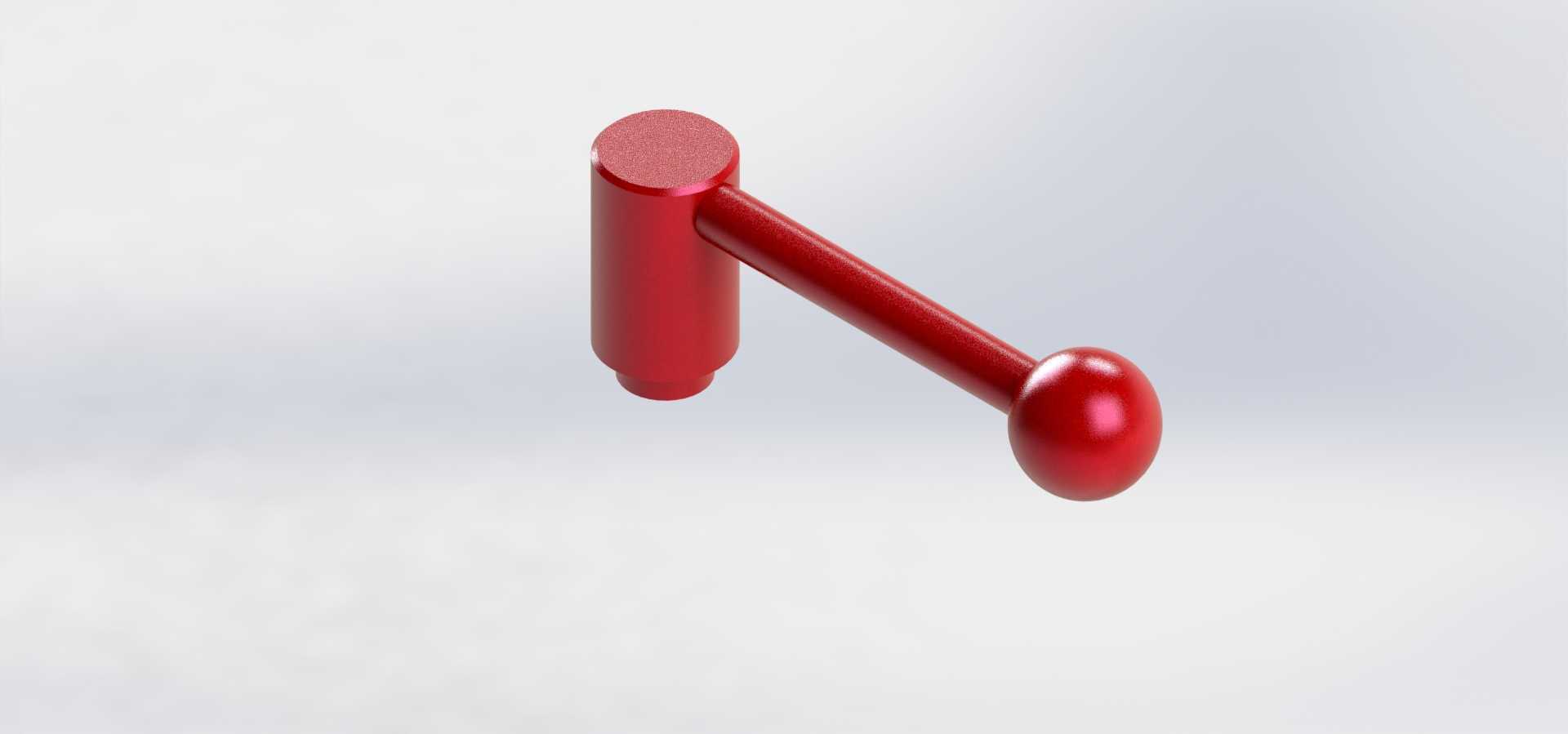

　　从结构设计逻辑来看，这款手柄采用一体式杆身加垂直安装柱的布局，安装端为M10规格的外螺纹结构，适配设备上预设的M10内螺纹安装孔，不需要额外的转接连接件就能直接完成装配，安装柱的直径为24mm，和杆身衔接处做了圆弧过渡处理，避免应力集中导致的杆身断裂问题。杆身从安装柱侧面向外延伸，末端的球形端头直径略大于杆身直径，既保证了握持时的接触面积，也能防止操作时手部从杆端滑脱。整体采用金属材质做表面红色涂装，一方面是在设备整体的金属灰、铸铁黑配色中形成明显的视觉标识，操作人员在设备旁能快速定位操作位置，另一方面涂装层也能隔绝日常使用中的水汽、油污，避免杆身生锈影响操作手感和外观。

　　在实际安装适配过程中，需要注意安装端面的平面度要求，如果安装孔所在的设备表面存在明显的倾斜或者凹凸，会导致手柄拧紧后杆身出现偏斜，不仅影响操作时的施力角度，长期受力不均还会造成螺纹段的磨损甚至断裂。手柄的转动行程完全依赖螺纹副的配合长度，选型时需要确认设备上内螺纹的有效深度不小于安装柱螺纹段的长度，避免出现拧不到位导致的手柄松动问题。在锁紧类工位使用时，不需要额外施加过大的腕力，球形端头的力臂长度已经足够提供满足常规锁紧要求的扭矩，过度施力反而可能造成螺纹滑牙或者杆身变形。

　　不同于带防滑滚花的直头手柄，这款球头结构的手柄在需要快速转动的调节工位优势更明显，操作人员可以用掌心抵住球形端头，用手指带动杆身快速旋转，相比捏持滚花段的操作方式，调节效率能提升不少。在一些需要频繁切换锁紧和松开状态的工位，比如工装夹具的快速压紧机构、设备防护门的锁紧机构，这类手柄的球形端头不会像棱角分明的手柄那样在快速操作时磕碰手部，操作安全性更高。杆身的长度设计经过扭矩匹配，M10的螺纹规格搭配对应长度的杆身，刚好能让操作人员用正常手部力量施加的扭矩落在螺纹副的许用载荷范围内，既不会因为力臂太短导致锁不紧，也不会因为力臂过长造成施力过载损坏连接件。

　　日常维护层面，这类手柄不需要复杂的保养流程，只需要定期检查螺纹段的配合松紧度，清理附着在杆身和球形端头上的切削液、油污、金属碎屑即可，如果表面涂装出现磨损脱落，及时做补漆处理就能避免基材锈蚀。在一些有洁净要求的生产工位，还可以在手柄外部加装配套的软质防护套，进一步提升握持舒适度，同时避免金属手柄直接接触产品造成的表面磕碰划伤。从三维建模的角度来看，这类标准操作件的建模重点在于各段衔接处的圆角处理，以及螺纹段的参数准确性，安装柱和杆身的垂直度公差需要控制在合理范围内，才能保证实际加工装配后手柄的使用性能符合设计要求，球形端头的圆度也要保证，避免出现握持时的突兀棱角影响操作手感。
