垂直式快速夹钳工装夹具结构设计

　　在工装夹具的实际应用场景里，这类垂直式快速夹钳的使用频率远高于常规螺栓压紧结构，尤其在批量工件的装夹工位上，比如钣金焊接工位、小型零件铣削加工工位、装配线的工件定位工位，都能看到这类结构的身影。很多一线结构设计人员在做工装方案时，最先考虑的就是装夹效率，传统的螺栓压紧需要反复拧动螺母，单工位装夹耗时往往是这类快速夹钳的五到六倍，而这类基于肘节死点原理设计的夹钳，只需要单次扳动操作手柄，就能完成工件的压紧与松开，完全适配小批量多品种的柔性生产需求。

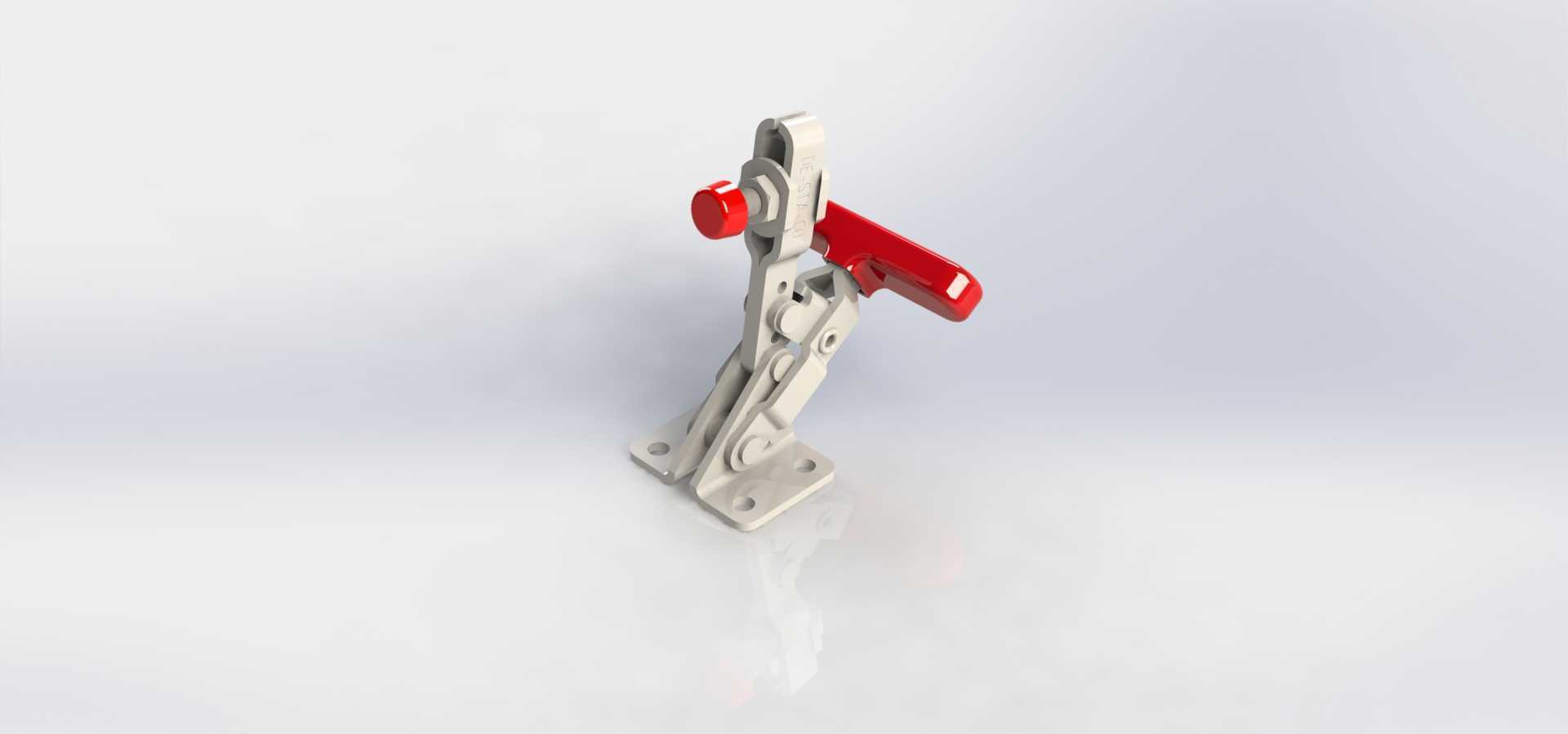

　　从实际功能特性来看，这款夹钳的压紧力输出完全依靠连杆机构的死点锁止特性，当手柄扳动到垂直锁止位置时，整个连杆组处于共线死点状态，此时哪怕工件受到加工过程中的振动、切削力冲击，夹钳也不会出现松脱情况，只有主动反向扳动手柄打破死点平衡，才能解除压紧状态。夹钳的压头位置做了可调设计，带红色防护套的压头螺杆可以根据被压紧工件的实际高度调整伸出长度，适配不同厚度的工件装夹需求，压头端部的柔性接触垫还能避免压紧过程中刮伤工件表面，这一点在有色金属零件、外观件的装夹场景里尤为重要。

　　设计这款夹钳的时候，首先要考虑的是安装边界的适配性，底部的安装法兰做了两个长圆形安装孔，既可以通过螺栓直接固定在工装平台的T型槽上，也能适配不同孔距的安装基板，安装时不需要过高的位置精度，长孔的调节余量足以抵消安装孔的加工误差。整个夹钳的主体结构采用冲压钢板拼接铆接而成，相比铸造结构的夹钳，冲压件的重量更轻，生产一致性更好，铆接的铰接点没有螺纹松动的隐患，长期反复使用的故障率更低。手柄位置的红色护套一方面是做操作标识，提醒操作人员握持位置，另一方面也能在冬季低温环境下避免金属手柄直接接触手部带来的不适感，同时增大握持摩擦力，扳动时不容易打滑。

　　从外形尺寸的设计逻辑来看，夹钳处于锁止状态时，手柄垂直向上，整个机构的横向占用空间很小，不会和周边的加工刀具、焊接枪头产生运动干涉，这也是垂直式夹钳相比水平式夹钳的核心优势——在狭小的工装空间里，垂直布置的手柄不会占用过多的操作面空间，操作人员在工位上的动作幅度更小，长时间操作的疲劳度更低。夹钳的铰接点都做了衬套设计，反复扳动过程中的磨损量极小，正常工况下的使用寿命可以达到数万次开合，不需要频繁更换铰接部件，维护成本极低。

　　在实际选型应用中，这类夹钳的压紧力可以根据连杆的力臂比做调整，这款结构的力臂比设计适配的是中小压紧力需求的工位，比如电子零件的装配定位、薄钣金的焊接定位、小型注塑件的飞边修剪工位，都能提供足够的压紧力，同时不会因为压力过大导致薄工件产生变形。设计三维结构的时候，每个铰接点的转动间隙都做了合理控制，既保证扳动过程顺畅无卡滞，又不会因为间隙过大导致压紧位置出现偏移，压头的运动轨迹做了避让设计，松开状态下压头会抬升到足够高度，方便工件取放，不会和工件的装卸路径产生干涉。很多新手设计人员在做这类夹钳的集成应用时，容易忽略夹钳松开状态的空间占用，导致工件取放时和压头碰撞，而这款结构的抬升行程设计充分考虑了常规工件的装卸空间，只要工件高度在压头调节范围内，松开状态下都有足够的操作空间完成工件更换。
