马尼亚GN312型D21M6紧固操作手柄

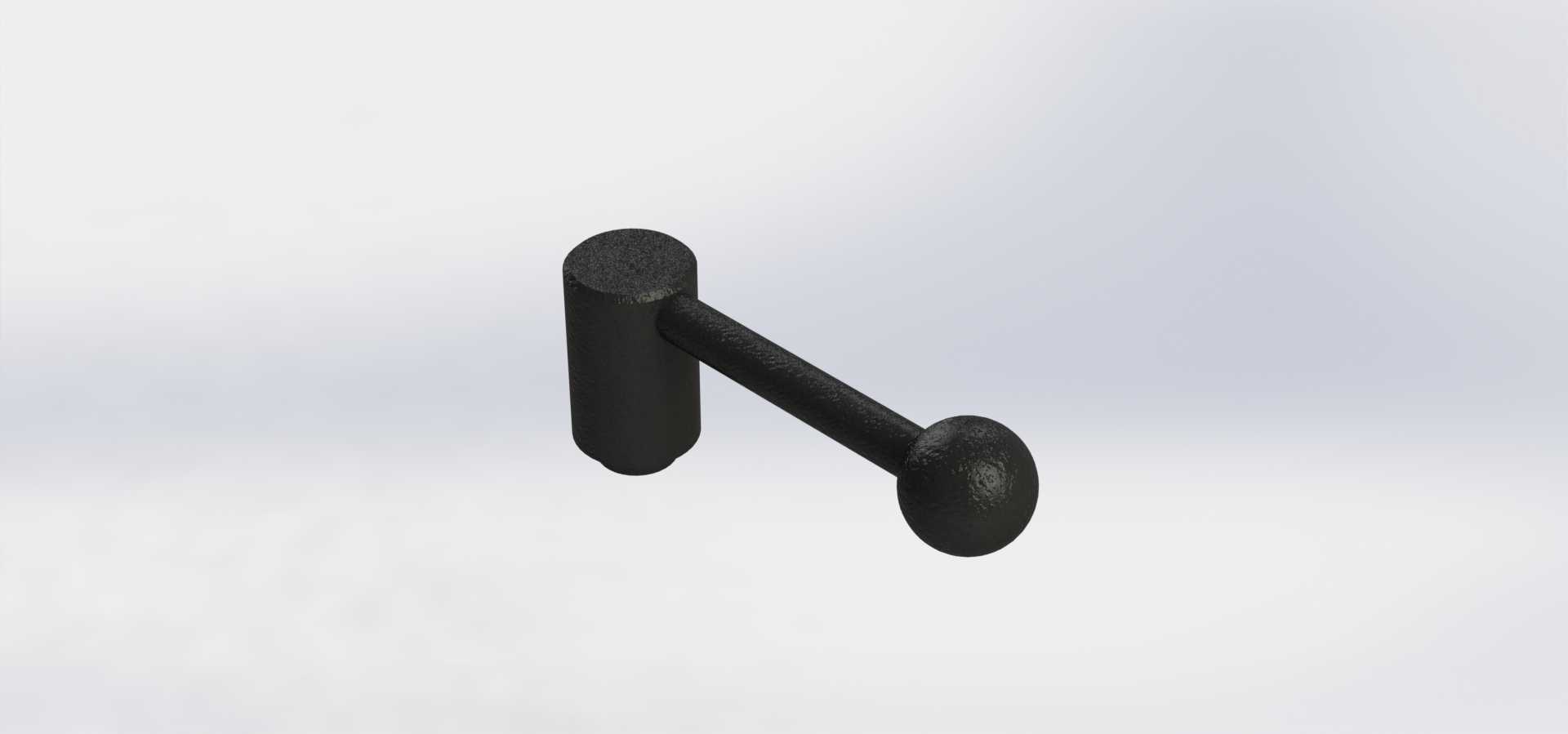

　　在各类工装夹具、机床调节机构、小型工业设备的手动操作工位上，这类带球形握端的偏心紧固手柄是出镜率极高的操作件，很多需要频繁手动锁紧、松脱调节的工位，都会选用这类结构的手柄来替代普通螺栓或者手拧螺母，毕竟纯靠手指拧动的紧固件在需要较大锁紧力的场景下根本没法提供足够的扭矩，还容易磨伤操作人员的指腹。这款GN312规格的手柄，握持端做了球形钝化处理，整个外表面没有尖锐的棱角，操作人员在快速扳动的时候哪怕手掌有汗或者戴薄劳保手套，也不会因为棱边剐蹭出现划伤，球形端头的弧度刚好贴合掌心发力的区域，扳动的时候受力均匀，不需要刻意调整握姿就能顺畅完成锁紧或者松脱的动作。从结构设计来看，这款手柄采用了偏心锁紧的工作原理，

　　竖直的安装柱部分是和设备基体连接的部位，M6的安装螺纹适配绝大多数小型调节机构的安装孔位，直径21的安装柱尺寸刚好能嵌入常规厚度的设备安装板沉孔里，不会出现安装后柱体凸出过多干涉周边部件的问题，安装边界控制得比较合理，在排布密集操作件的设备面板上，相邻手柄的操作间隙只要预留30mm以上，就不会出现操作时互相磕碰的情况。很多做非标设备设计的工程师在选型这类手柄的时候，最容易忽略的就是扳动行程对应的锁紧量，这款手柄的偏心行程设计刚好适配0-3mm的锁紧间隙调节，不管是用来压紧工装的定位块，还是锁紧设备上的滑移导轨挡块，都能在扳动到最终锁紧位置时提供足够的压紧力，不会出现扳到底还压不紧，或者没扳到位就已经锁死没法继续施力的问题。

　　和常见的直杆式手柄相比，这款带球形端头的结构在扳动时的力臂长度设计得比较合理，操作人员只需要施加很小的握力，就能在安装螺纹端产生足够的锁紧力矩，对于需要频繁切换锁紧状态的工位来说，能有效降低操作人员的劳动强度，哪怕是单班次需要反复操作上百次的工位，也不会因为操作阻力过大导致操作人员手部疲劳。在实际的设备装配场景中，这类手柄的安装不需要额外的辅助工具，只需要将螺纹端对准安装孔拧入，调整到合适的初始位置后就可以直接使用，后期维护的时候如果出现手柄磨损或者锁紧力下降的情况，也可以直接单独更换，不需要拆解周边的其他部件，维护成本很低。从建模的角度来看，这款手柄的曲面过渡都做了均匀的圆角处理，安装柱和操作杆的连接位置没有应力集中的直角结构，

　　在实际使用过程中哪怕承受超过额定值的扳动力，也不会在连接位置出现断裂的情况，整体的结构强度完全能满足常规工业场景的使用需求，不管是用在木工机械的调节工位，还是小型检测设备的定位锁紧结构，或是工装夹具的快速压紧部位，都能稳定发挥作用。很多新手工程师在设计手动操作结构的时候，总喜欢自己绘制这类手柄，但往往会忽略握持端的人体工学弧度、偏心结构的行程匹配、安装柱的配合公差这些细节，导致做出来的手柄要么握感差扳动费劲，要么锁紧量不合适没法提供足够的压紧力，甚至会出现安装后和周边部件干涉的问题，直接选用成熟的标准型号手柄，就能规避这些设计上的坑，缩短设备的研发周期，也能保证后期使用的可靠性。
