125mm直径铝制手轮不锈钢板适配结构

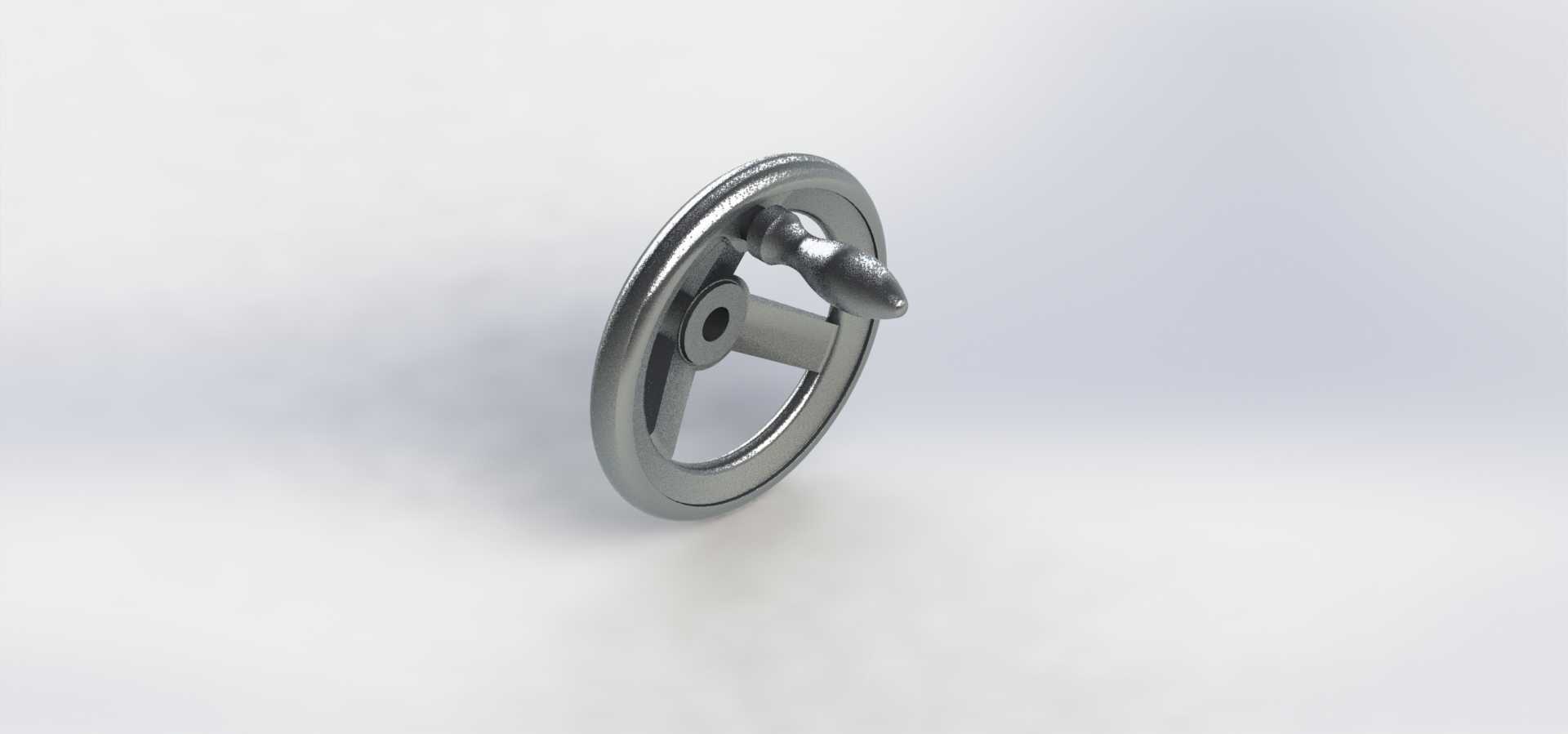

　　在工业设备的手动操作机构设计中，这类手轮是非常常见的手动执行部件，广泛应用在各类需要手动调节、锁紧、位移控制的设备工位上，不管是通用机床的进给调节、工装夹具的锁紧操作，还是小型专用设备的参数微调工位，都能看到这类结构的身影。很多一线结构设计人员在选型手轮的时候，往往会忽略安装边界和材质匹配的问题，导致后期装配出现干涉，或者长期使用后出现锈蚀、操作打滑的问题。这款手轮主体采用铝材质加工，轮缘直径控制在125mm，这个尺寸是经过实际操作验证的，成年人单手握持操作时，手掌可以完全贴合轮缘，转动时的力臂长度刚好适配大部分手动调节场景的力矩需求，既不会因为直径过大导致安装空间浪费，也不会因为直径过小造成操作时需要施加过大的握力，

　　长时间操作也不容易产生手部疲劳。手轮的中心安装孔位做了同轴度公差控制，和配套的950mm幅宽不锈钢板安装时，中心轴的配合间隙控制在合理范围，转动时不会出现径向窜动，避免调节精度受影响。手轮上附带的可折叠手柄是设计中的实用细节，在不需要频繁操作的工位上，手柄可以折叠贴合在轮缘侧面，避免设备运行过程中突出的手柄剐蹭操作人员或者周边管线，需要操作的时候再将手柄扳到垂直于轮面的位置，握持转动时的施力更顺畅，相比无手柄的光面手轮，操作力矩可以提升40%左右，尤其是需要带一定负载调节的场景，这个手柄的作用非常明显。从设计思路上来说，这款手轮的轮辐采用了三辐条对称结构，相比实心轮体，在保证整体结构强度的前提下，大幅降低了零件自身重量，

　　铝材质的选用也进一步控制了自重，安装在不锈钢板这类平面安装基座上时，不会因为自重过大导致安装轴长期受偏载出现变形。轮缘的外圈做了细微的滚花处理，即使操作人员手上沾有少量切削液或者油污，转动时也不会出现打滑的情况，表面做了阳极氧化处理，在车间多油污、多切削液飞溅的环境下，也不会轻易出现氧化锈蚀的问题，日常维护只需要定期擦拭表面油污即可，不需要额外做防锈处理。在安装边界方面，这款手轮安装完成后，轮面距离安装基板的突出高度控制在合理范围，安装时只需要在950mm幅宽的不锈钢板对应位置加工出匹配中心轴的安装孔，预留出手轮转动的圆周空间即可，不需要额外做沉台加工，降低了基板的加工难度。手轮的中心安装位设置了键槽结构，

　　可以和调节轴通过平键传递扭矩，避免转动时手轮和轴之间出现相对滑动，保证调节的精度和可靠性，不管是做直线位移的调节，还是做回转角度的锁紧，都能稳定传递操作力矩。在实际的设备改造场景中，这类手轮也经常被用来替换原有老化、损坏的操作手轮，因为其安装尺寸通用性强，只需要匹配对应直径的安装轴，就可以快速完成替换，不需要对原有设备的安装结构做大规模改动，非常适合车间现场的设备维护和升级使用。很多设计新手在选手轮的时候，容易盲目追求大直径或者全不锈钢材质，实际上在大部分手动调节工位，铝制手轮的自重更轻，操作手感更好，成本也更低，搭配不锈钢安装基板使用时，不同材质的膨胀系数差异在常规车间温度范围内不会造成装配松动，完全可以满足长期使用的需求。这款手轮的转动部位没有额外的复杂结构，不存在易损的小零件，长期使用的故障率极低，即使在多粉尘的加工车间环境下，粉尘也不容易堆积在轮辐的缝隙中，清理维护非常方便。
