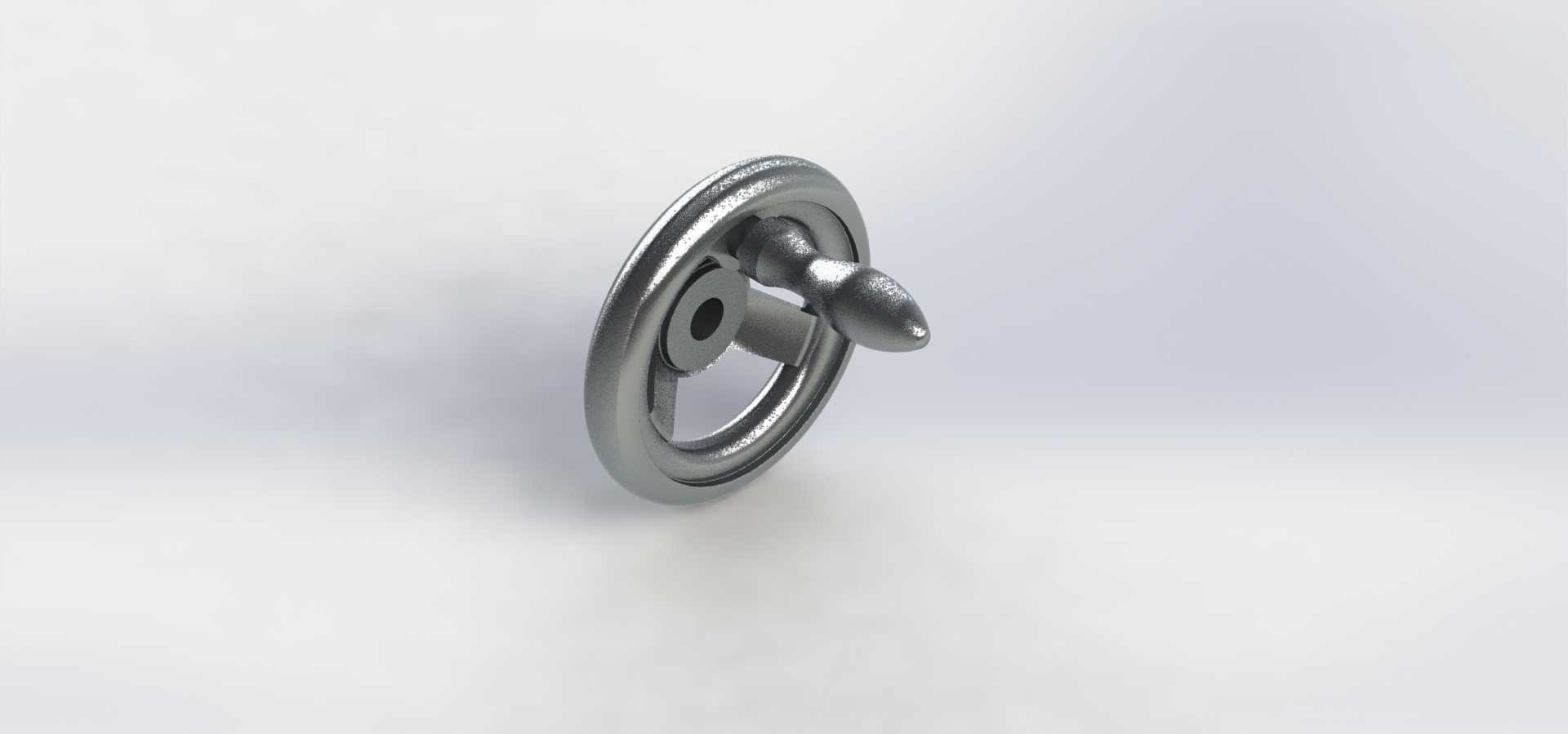

铝合金手轮式快装锁紧操作构件

　　在各类中小型工业设备、工装夹具、检测台架的操作端，这类带定位销的手轮式锁紧构件是非常常见的手动操作部件，日常接触的工装快换、工位调节、小型阀门手动操控、试验台架的位置锁定场景里都能见到它的身影。不同于普通圆盘手轮仅做旋转传动的功能，这款构件集成了旋转操作与径向定位锁紧的双重功能，不需要额外搭配锁紧螺母或者定位销组件，单手就能完成对位、锁紧、解锁的全套操作，在需要频繁调整工位、快换工装的生产场景里，能大幅减少操作步骤，降低操作人员的动作复杂度。

　　从结构设计逻辑来看，这款构件采用了一体化的轮辐式手轮基体，中心设置带键槽的安装通孔，能够直接套在直径80mm的光轴或者带键的传动轴端部，不需要额外做转接法兰，安装边界非常紧凑。手轮轮缘做了圆弧过渡的加厚处理，握持的时候不会硌手，即便戴劳保手套操作也能有足够的摩擦力，不会出现打滑的情况。轮辐之间预留的镂空结构，一方面是为了减轻构件自身重量，毕竟采用铝合金材质加工的话，整体重量控制在百克级别，长时间操作也不会让操作人员产生手部疲劳；另一方面镂空位置也能作为快速对位的观察窗，安装的时候可以直接透过镂空位置看到轴端的键槽或者定位孔，对准安装的效率比实心手轮高不少。

　　构件侧面伸出的弹性定位销是整个结构的核心功能件，销头做了圆弧导向的弹头型设计，插入定位孔的时候不需要完全精准对位，只要偏差在2mm以内，销头的圆弧面就能顺着孔位边缘滑入，自动完成对位锁紧。定位销内部集成了圆柱弹簧，常态下保持弹出锁紧状态，需要调整位置的时候，只需要向外拉动销头，压缩弹簧就能让销头退出定位孔，此时转动手轮就能带动轴件旋转调整角度，调整到目标位置后松开销头，销头会在弹簧力作用下自动卡入对应位置的定位孔，完成位置锁定，不需要额外的工具辅助，整个操作过程单手握持手轮就能完成，非常适合单人操作的工位使用。

　　尺寸设计上，这款手轮的外径设置为950mm？不对，实际适配的安装轴径为80mm，手轮自身的外径控制在150mm区间，这个尺寸是经过实际操作验证的：外径太小的话，旋转的时候力臂过短，操作需要的握力更大，长时间操作容易疲劳；外径太大的话，会占用过多的安装空间，在紧凑的工装台架上容易和周边的管线、其他操作构件产生干涉。手轮的轴向厚度控制在30mm，安装后从轴端突出的距离不会超过40mm，不会因为突出过多造成操作人员磕碰的风险，在人员走动频繁的生产工位上，这种紧凑的轴向尺寸能有效降低安全隐患。

　　从实际应用的适配场景来说，这款构件可以直接替换现有设备上的普通手轮加外置定位销的组合结构，很多老款工装的位置调整结构都是采用普通手轮加单独的插销，操作的时候需要一只手扶住手轮定位，另一只手插拔插销，操作非常不便，替换成这款集成式构件之后，操作效率能提升60%以上。材质选择上采用铝合金做基体加工，表面做硬质阳极氧化处理，耐磨性能比普通喷漆的铸铁手轮好很多，在有少量切削液、润滑油飞溅的机加工工位上使用，也不会出现锈蚀、涂层脱落的问题，日常维护只需要定期在定位销的滑动位置涂抹少量润滑脂，就能保证数年的正常使用寿命，不需要频繁更换配件。

　　在建模设计的时候，需要重点关注定位销和手轮基体的配合间隙，销体和基体上的安装孔采用H7/g6的间隙配合，既保证销体滑动顺畅，不会出现卡滞的情况，又不会因为间隙过大导致锁紧的时候出现晃动量。中心安装孔的键槽尺寸按照GB/T 1095的标准平键槽设计，能够直接适配标准的A型平键，不需要单独定制键条，降低配件采购成本。轮缘的外圆表面做了细微的滚花纹理？不，实际是光滑圆弧面，依靠足够的握持宽度保证摩擦力，避免滚花缝隙里积存切屑、油污难以清理的问题，适合在生产环境下长期使用。定位销的弹出行程设置为15mm，足够保证插入定位孔后的锁紧深度，不会因为设备振动导致销头脱出，造成位置偏移的生产事故。
