铝质小型手轮式法兰连接构件

　　在低压流体输送管路、小型实验台架、轻型设备的工位调节结构中，这类带一体式手轮的铝质法兰构件有着非常明确的适配场景。不同于常规大口径工业法兰仅承担管路对接密封的功能，这款构件将法兰连接基座与手动操作手轮做了一体化整合，省去了额外配置操作手柄、连接转接件的装配步骤，在空间紧凑的小型设备布局里，能有效减少零件堆叠带来的空间占用，同时降低多零件装配带来的累计公差。从实际使用场景来看，这类构件常应用在小型通风管路的风量调节段、实验室气路的通断控制端、轻型输送设备的手动张紧调节位，因为采用铝质基材，整体自重远低于同尺寸铸铁或钢制构件，在对安装负载有严格限制的薄壁设备壳体、铝合金型材架体上安装时，不会对架体造成额外的承重负担，

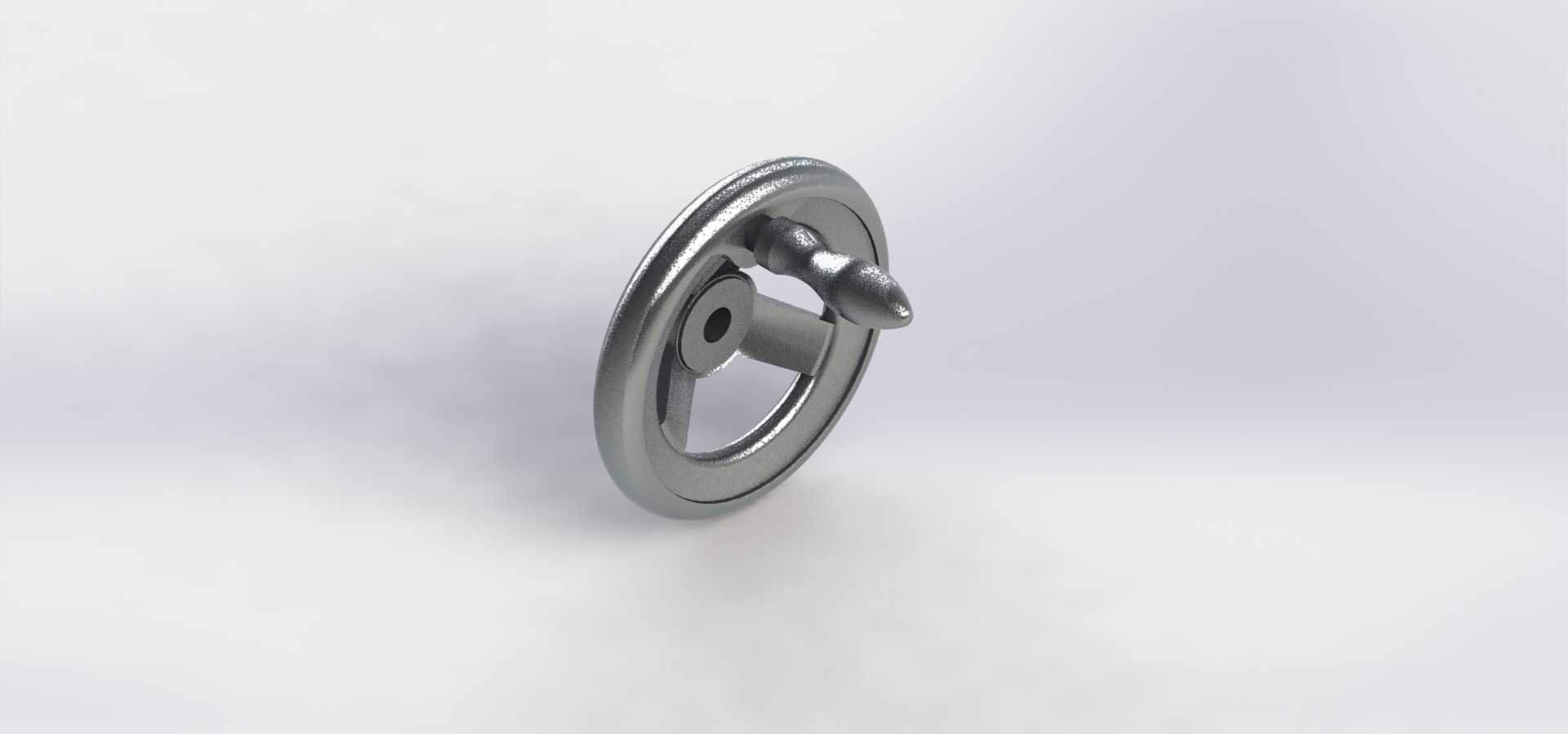

　　同时铝材质的自然氧化层能应对常规工况下的防锈需求，在干燥通风的室内工况下无需额外做表面涂装处理，能缩短零件的生产交付周期。从设计思路上看，构件的法兰基座部分做了等厚圆环结构，中心预留的通孔用于穿装管路或调节轴，法兰盘上的安装孔位做了沉头处理，安装后螺栓头不会突出法兰表面，避免与周边转动的手轮结构发生运动干涉；手轮部分与法兰基座采用一体铸造成型后再做机加工的工艺路线，轮缘做了圆弧过渡处理，手动操作时不会硌手，轮辐采用三辐条对称布局，既保证了手轮的扭转强度，又尽可能减少了材料用量，手轮上集成的尖顶定位销用于调节到位后的位置锁定，扳动定位销即可卡入对应定位孔，防止设备运行过程中手轮受震动自行回转。尺寸边界上，法兰主体的外径为100毫米，

　　适配的对接管路通径对应常规小口径规格，手轮的最大回转直径为95毫米，操作时的转动空间预留仅需在手轮外侧留出20毫米的操作间隙即可，安装时法兰的对接面需要配置对应厚度的密封垫片，通过圆周均布的紧固件完成与对接端的压紧连接，安装过程中需要注意手轮的定位销弹出方向要预留足够的操作空间，避免定位销被周边结构件卡住无法正常弹起锁定。在结构强度校核层面，铝质基材的抗拉强度完全能满足手动操作时的扭转力矩需求，日常操作时施加在轮缘的力不超过常规手动操作的力矩范围，就不会出现轮辐变形、法兰基座开裂的问题，针对有更高强度需求的工况，也可以在建模阶段调整辐条厚度、法兰盘厚度参数，快速衍生出不同负载等级的变体结构。这类集成化的构件设计，

　　本质是把原本需要分别采购、分别装配的法兰连接件和手动操作件做了功能整合，对于设备装配端来说，能减少BOM表的零件条目，降低采购和仓储的管理成本，同时减少装配环节的工时消耗，在小型非标设备的设计中，这类集成化零件的应用能有效提升设备的整体紧凑度，避免零散零件装配带来的可靠性隐患。建模过程中需要重点关注手轮与法兰基座的过渡圆角处理，避免应力集中导致的铸造缺陷，同时定位销的安装孔位要与手轮的转动中心保持严格同轴，否则会出现定位销卡滞、无法顺利插入定位孔的问题，法兰端的密封面要保证平面度要求，否则对接后会出现密封泄漏的问题。
