行星式减速驱动一体化电机结构

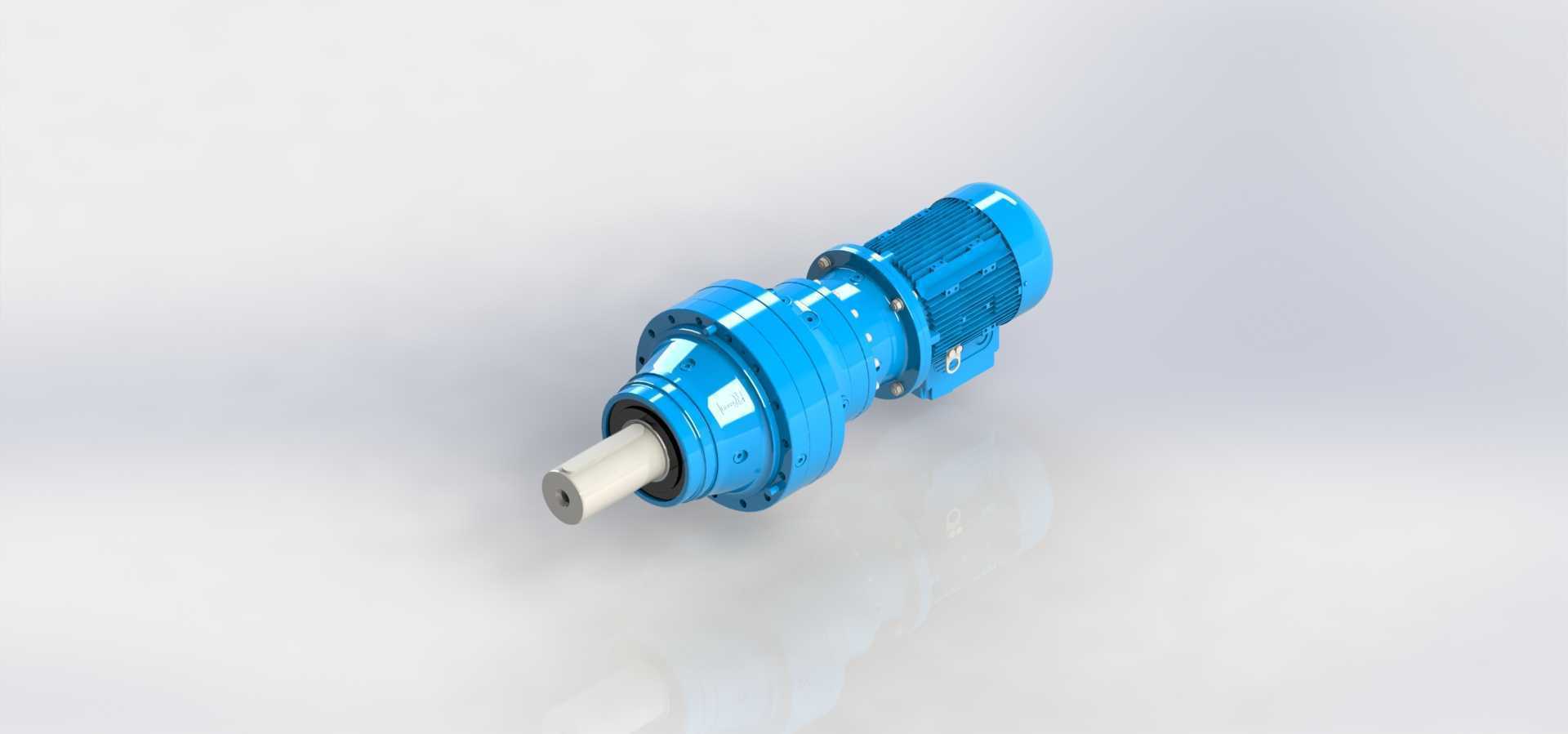

　　在连续运转的工业输送线、陶瓷生产磨边机组、中小型物料搅拌设备这类对输出扭矩与安装空间有双重约束的场景里，这类集成行星减速结构的驱动单元，往往是结构设计阶段选型的高频选项。不同于分体式电机搭配独立减速器的安装形式，该驱动单元将电机本体与行星减速级做了同轴集成设计，从根源上缩减了动力输出端的轴向安装尺寸，在设备侧装、顶部吊装这类空间局促的安装工况下，能有效减少动力单元的外伸长度，避免与周边走线管、防护栏架产生干涉。从结构设计逻辑来看，该单元的电机段采用标准B5法兰安装接口，端盖止口尺寸与常规132机座号电机保持通用互换性，这意味着原有设备做驱动升级时，无需重新加工设备墙板的安装孔位，仅需核对输出轴的轴径、键槽尺寸与输出扭矩匹配度，

　　即可完成替换，大幅降低现场改造的加工工作量。减速段采用多级行星轮系排布，内齿圈与减速壳体做一体化加工，太阳轮直接与电机输出轴做花键联接，省去了传统分体结构里的联轴器补偿环节，既减少了传动链上的间隙累积，也降低了高速段联接件的动平衡调校难度。输出轴采用实心合金结构，轴伸端预留标准平键槽，轴肩位置做了圆角过渡处理，避免长期承受交变负载时出现应力集中断裂的问题；输出端配置双唇口骨架油封，能在多粉尘、少量喷淋的生产车间环境下，阻挡外部粉尘、切削液渗入减速腔体内部，维持润滑脂的清洁度，延长行星轮系与轴承的维护周期。壳体表面做了环形散热筋排布，不同于普通光面电机壳体的散热设计，这些沿轴向分布的散热筋既可以增加壳体与空气的接触面积，

　　提升连续运转时的散热效率，也能加强壳体的结构刚性，在设备启停产生冲击负载时，减少壳体的形变余量。接线盒设置在电机壳体的侧上方，预留的电缆进线接口采用标准公制螺纹，现场布线时可根据走线方向调整接线盒的朝向，适配不同方向的线缆排布需求，无需额外加装弯头转接头。在安装边界层面，该驱动单元的最大外圆轮廓集中在减速段的壳体位置，设计安装支座时，需预留足够的径向操作空间，方便后期维护时拆卸油封、更换行星轮配件；输出轴的轴向窜动量控制在极小范围内，搭配负载端的传动轮、联轴器时，无需额外加装轴向限位结构，即可保证传动的对中精度。这类集成式驱动单元的实际用途覆盖极广，从包装生产线的主驱动辊道、木工机械的送料机构，到环保设备的刮泥机驱动、

　　小型起重设备的行走机构，只要是需要将电机高转速低扭矩的输出特性，转换为低转速大扭矩动力输出的工况，都能通过匹配对应减速比的该类单元实现动力匹配。设计建模过程中，需重点关注各级行星轮的齿数匹配、齿面硬度对应的参数选取，以及轴承位的公差配合：行星架与行星轮轴的配合采用过渡配合加圆柱销防转的结构，避免正反转切换时出现轴孔松动；内齿圈与壳体的联接采用过盈配合加骑缝销固定，保证大扭矩输出时不会出现齿圈跟转的问题。同时，建模时需还原壳体表面的所有安装螺孔、吊环孔位置，方便后续做整机装配模拟时，核对吊装工具、安装螺栓的操作空间，避免实际装配时出现工具无法伸入、螺栓与周边结构干涉的问题。输出轴的轴伸长度需严格匹配常用联轴器、链轮的安装尺寸范围，既不能过短导致装配件无法有效固定，也不能过长导致轴端与设备内部结构产生碰撞。
