MRV系列法兰安装式斜齿轮减速装置

　　这款轴装法兰式斜齿轮减速单元，在包装生产线的主驱动辊道、陶瓷加工设备的送料机构、中小型输送线的动力匹配场景中适配性极强，尤其是B14安装形式的法兰接口，可直接与IEC标准规格的驱动电机完成对接，无需额外加工过渡连接构件，能大幅缩减现场装配的调整工时。从结构设计逻辑来看，该减速单元采用平行轴斜齿轮啮合传动方案，输入侧的法兰端直接承接电机输出轴，通过齿轮副的速比匹配，将电机端的高转速低扭矩输出，转换为作业端需要的低转速大扭矩动力，传动过程中斜齿轮的渐进式啮合特性，可有效降低齿轮传动的冲击载荷与运行噪音，相比传统蜗轮蜗杆减速结构，传动效率能提升15%以上，长期连续运行的能耗表现更优。

　　在安装边界的设计考量上，壳体采用一体化铸造成型工艺，底部预留的两个安装脚座可适配卧式安装场景，侧方的法兰结构同时支持立式法兰安装，两种安装形式的定位基准面均做了精加工处理，形位公差控制在IT7级精度范围内，能保证安装后输入输出轴的同轴度偏差不超过0.02mm，避免因安装偏差导致的轴承偏磨、齿轮啮合异响问题。输出端采用空心轴结构，可直接套装在作业设备的主动轴上，配合锁紧盘完成轴向固定，无需额外配置联轴器，能进一步压缩动力传输段的轴向安装空间，对于安装空间受限的紧凑型设备布局十分友好。

　　从功能特性维度拆解，该减速单元的壳体外侧设计了多道平行分布的散热筋结构，在连续满负荷运行工况下，齿轮啮合与轴承转动产生的热量可通过散热筋快速与外界空气完成热交换，能将壳体表面的稳态温度控制在70摄氏度以内，避免内部润滑脂因高温过早劣化，延长整机的维护周期。输入侧的端盖处配置了双唇口骨架油封，可有效阻隔外界粉尘、切削液等杂质进入箱体内部，同时防止箱体内的润滑脂出现渗漏，在多粉尘、有喷淋的工业车间环境中也能稳定运行。齿轮构件采用20CrMnTi材质经渗碳淬火处理，齿面硬度达到HRC58-62，齿面经过精磨加工，啮合精度达到6级，能承受短时1.5倍额定载荷的冲击，适配存在负载波动的作业工况。

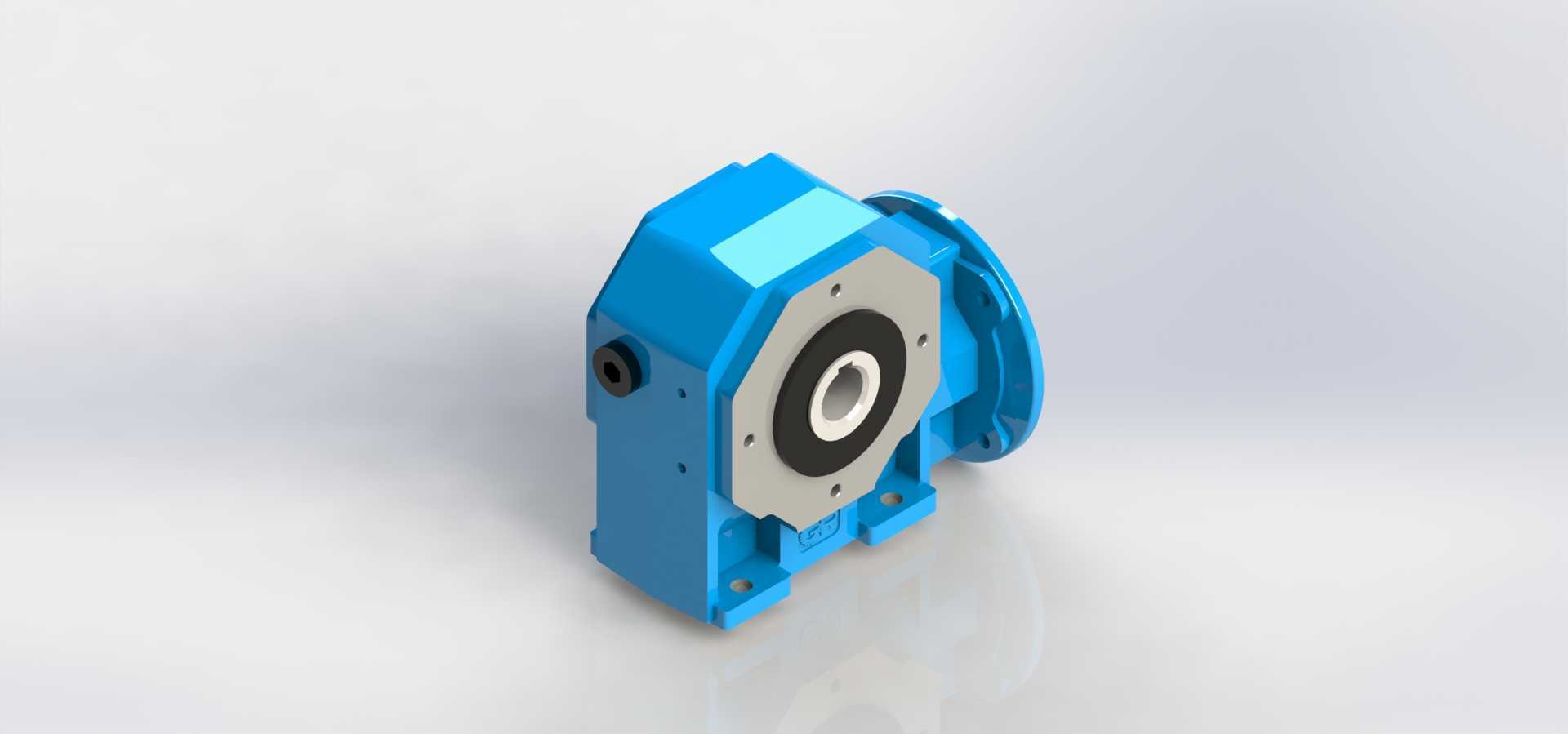

　　在三维建模的实现过程中，所有配合面的尺寸公差、安装孔的位置度、齿轮的啮合参数均按照实际加工要求做了参数化定义，法兰端的止口尺寸、安装孔的分布圆直径、空心输出轴的键槽尺寸均严格遵循对应规格的行业标准，选型人员可直接提取模型中的安装尺寸完成设备布局的干涉检查，无需额外核对二维图纸参数。壳体的倒角、圆角等工艺结构也做了完整还原，能直接用于后续的装配仿真、干涉校验工作，也可作为非标设备改型设计的基础模型，通过调整齿轮副参数、法兰接口尺寸快速衍生出不同速比、不同安装规格的同系列减速单元模型。在实际选型匹配时，可根据作业端的额定扭矩、转速需求、安装空间尺寸，对应选择适配的速比规格与安装形式，该结构的减速单元可覆盖0.12kW到7.5kW区间的电机功率匹配，速比范围覆盖7到100区间，能满足大部分中小型工业设备的动力减速传输需求。
