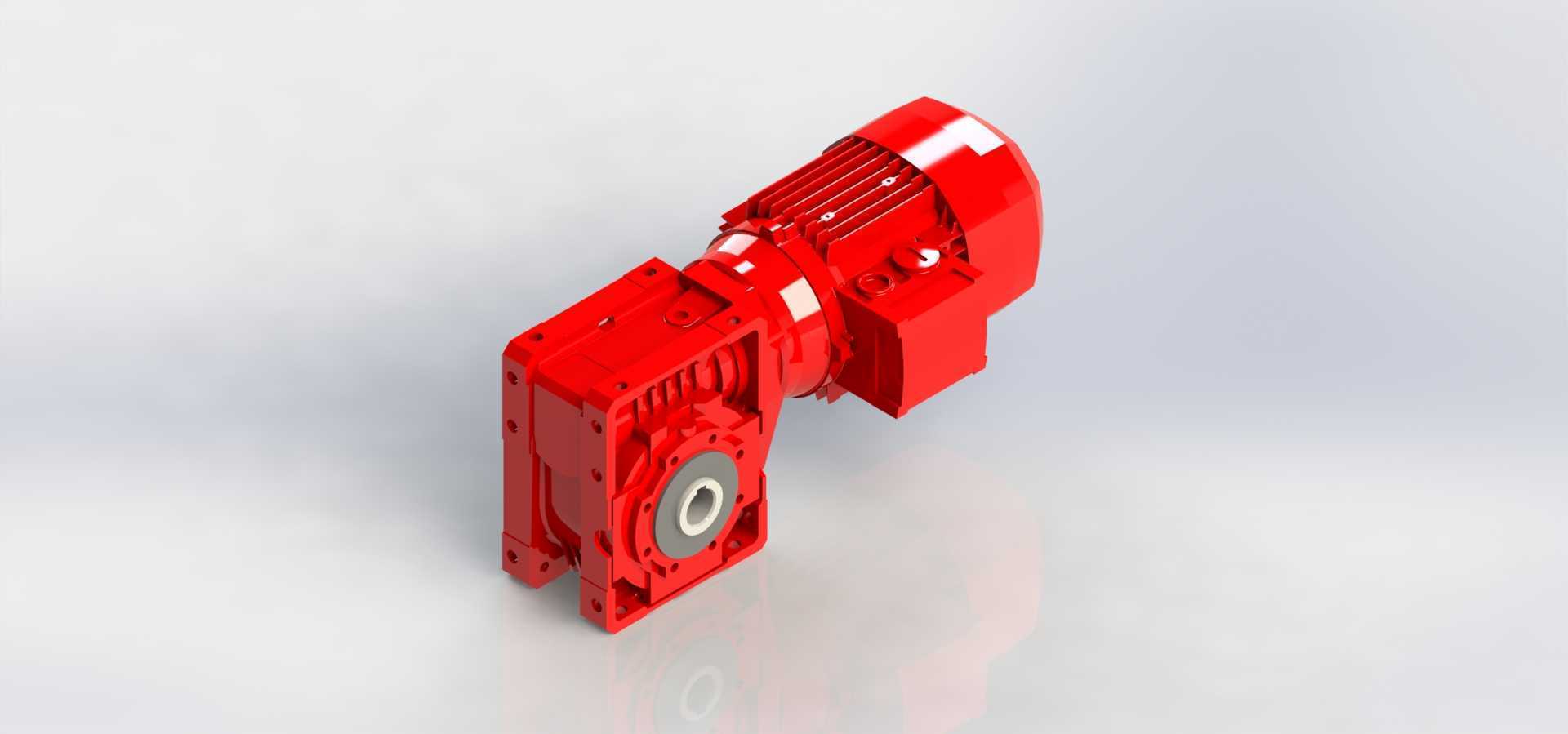

SEW W63系列蜗轮蜗杆减速电机结构

　　这款斜齿-蜗轮蜗杆组合的减速传动单元，在轻工输送、食品包装、自动化仓储线体上的应用覆盖率极高，尤其是对安装空间有严格限制、需要大传动比低转速输出的工位，这类直角输出结构的减速电机往往是选型时的优先方案。从结构布局来看，电机部分与减速箱体采用一体化铸造成型的法兰连接，没有额外的过渡连接座，既减少了装配时的同轴度累积误差，也能在长期带载运行时避免连接螺栓受交变载荷出现松动的问题。输出端采用空心轴孔设计，可直接套装在设备的从动轴上，不需要额外配置联轴器，对于线体的主动辊筒、小型升降机的输入轴这类安装场景，能大幅缩减轴向安装尺寸，同时配套的扭力臂安装结构可以直接固定在设备机架上，抵消输出轴传递扭矩时产生的反作用力，不需要额外加工复杂的安装定位面。

　　从传动逻辑来看，电机端输出的高转速先经过一级斜齿减速，再传递到蜗轮蜗杆副完成二级减速，这种组合结构相比纯蜗轮蜗杆减速结构，传动效率能提升15%左右，同时斜齿传动的平稳性可以抵消部分蜗轮蜗杆啮合时的轴向窜动，运行时的噪音控制表现更优，适合在车间内部靠近操作工位的设备上使用。箱体采用筋条加强的铸造结构，筋条的布局沿着内部轴承座的受力方向延伸，既可以提升箱体的刚性，避免满负载运行时箱体出现形变导致齿轮啮合间隙变化，也能增大散热面积，在连续运行工况下帮助润滑油带走齿轮啮合产生的热量，不需要额外加装散热风扇就能满足多数常规工况的温升要求。

　　建模时的装配基准完全按照实际安装公差要求设定，电机轴与一级斜齿的配合、蜗杆轴两端轴承的定位台阶、蜗轮输出轴的空心轴同轴度，都严格遵循实物的装配约束关系，没有出现过定位或者欠约束的情况。输出空心轴的键槽尺寸、安装止口的直径、箱体上各个安装孔的孔位间距，都和实物的安装边界保持一致，做设备布局设计时可以直接调用这个模型做干涉检查，不需要反复核对二维样本上的尺寸参数。接线盒的位置设置在电机壳体的侧上方，预留了足够的线缆弯曲空间，在做整机电控布线时可以提前规划线缆走向，避免出现线缆和周边机架、护罩干涉的问题。

　　在实际选型应用中，这类减速电机常搭配变频电机使用，适配不同线体的调速需求，因为蜗轮蜗杆副本身具备一定的自锁特性，在倾斜输送、小型提升这类需要防止停机后负载倒转的工位，不需要额外加装制动装置就能满足安全要求，不过要注意的是，这种自锁特性只有在传动比达到一定数值、且蜗杆导程角小于啮合当量摩擦角时才可靠，大负载工况下还是需要配合制动电机使用，避免出现溜车的风险。箱体底部设置了油塞位置，既可以用来加注润滑油，也能在维护时排放废油，油位观察窗的位置刚好对应润滑油的标准油位，日常巡检时可以直接观察油位高度，不需要拆开箱体就能判断润滑油是否充足。

　　模型的外观细节还原了实物的表面处理特征，电机壳体的散热筋方向、减速箱体的安装凸台位置、输出轴端的密封端盖结构都和实物一致，做设备三维方案展示时可以直接使用，不需要额外做外观修饰。各个部件的拆分逻辑也和实际装配流程匹配，从电机端盖、定子转子组件，到减速箱内部的斜齿轮、蜗杆、蜗轮、输出轴、轴承、密封件，都可以单独拆分查看，做结构学习或者类似产品的改型设计时，可以直接参考内部的传动布局、轴承选型搭配、密封结构设计思路，减少前期方案论证的时间。需要注意的是，这类直角减速电机的输出轴旋转方向和电机输入轴的旋转方向是垂直的，做电气控制程序编写时要提前核对转向，避免接反电源线导致设备运行方向和设计预期不符，空心轴安装时要在配合轴表面涂抹少量润滑脂，方便后期维护拆卸，避免长期运行后出现锈死无法拆解的情况。
