欧姆龙2000W功率伺服电机结构

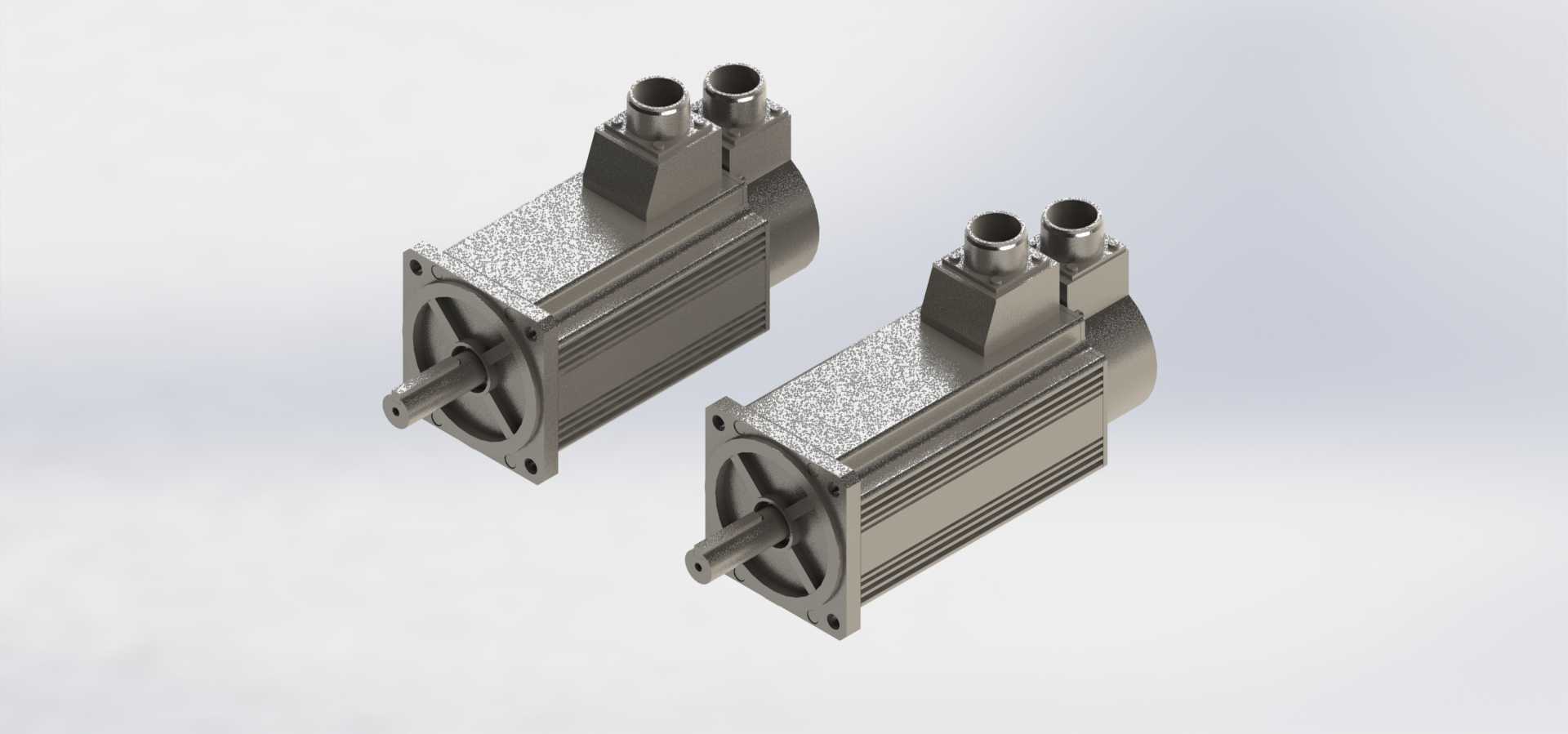

　　在自动化产线的进给轴、包装设备的牵引辊驱动、机床的进给传动、电子制造设备的精准位移模块里，这类2000W功率等级的伺服电机是核心执行部件，区别于普通异步电机的开环运行特性，这类伺服电机自带位置反馈接口，可配合驱动器实现闭环的位置、转速、转矩三闭环控制，能在0到额定转速区间输出稳定转矩，满足频繁启停、正反转切换、精准定位的工况需求。从结构设计来看，两款同系列不同后缀型号的电机均采用方形法兰安装结构，法兰端的安装孔位遵循通用伺服安装尺寸规范，输出轴为带键槽的圆柱轴，可通过联轴器直接连接负载丝杠、带轮或者减速器，轴伸端的密封结构可阻挡加工现场的切削液、粉尘进入电机内部，适配车间复杂的作业环境。电机本体的外壳采用带散热筋的一体式压铸结构，

　　沿轴向排布的散热筋可在电机运行时通过自然对流带走定子绕组产生的热量，无需额外加装散热风扇即可满足额定功率下的持续运行需求，外壳表面做了阳极氧化处理，兼顾耐腐蚀性能与结构强度。电机尾部的两个航空插头分别对应动力供电与编码器信号传输，接口位置做了凸起的防水台设计，配套的航空插头拧紧后可达到IP65左右的防护等级，避免现场布线时线缆弯折导致的接口松动、进水进尘问题。两款型号的差异主要集中在编码器配置与抱闸模块上，带BS2后缀的型号集成了失电抱闸机构，在设备断电、急停触发时可自动锁止输出轴，避免垂直安装的轴系因负载自重出现下滑移位，适合Z轴升降、垂直牵引这类需要断电保持位置的工况；S2后缀的型号为标准无抱闸配置，多用于水平安装的进给轴、

　　输送辊道这类无重力下坠风险的场景，整体长度比带抱闸的型号缩短约15%，安装时占用的轴向空间更小。在安装边界方面，该系列2000W伺服的法兰安装面到电机尾端的长度控制在合理区间，法兰边长为行业通用的130mm规格，安装孔中心距为110mm，输出轴直径为22mm，轴伸长度为42mm，可直接替换同功率等级的其他品牌同法兰规格伺服，无需重新修改设备的安装板开孔、轴系连接尺寸，降低设备改型的设计工作量。建模过程中还原了电机本体的所有外部结构细节，包括散热筋的拔模角度、航空插头的针脚排布标识、法兰端的定位止口尺寸、输出轴的键槽公差、外壳上的型号标注铭牌位置，所有配合面的尺寸均按照实物测绘的公差带进行建模，安装孔位做了沉头设计，

　　可适配内六角圆柱头螺钉的安装需求，避免螺钉头突出法兰面影响安装贴合度。从实际选型角度看，2000W的功率等级可适配额定转矩约6.37N·m，额定转速3000rpm的输出特性，最高转速可达5000rpm，可满足大部分中负载自动化设备的驱动需求，比如3C产品组装设备的XY运动平台、包装机械的送膜轴、印刷设备的版辊驱动、输送线的精准分度工位，搭配对应的伺服驱动器可实现17位以上的编码器分辨率，定位精度可控制在±1个脉冲以内，满足高精度加工、组装的工艺要求。建模时也考虑了后续工程出图的需求，所有特征均采用参数化建模方式，修改法兰尺寸、轴径、机身长度时可直接通过参数驱动更新，无需重新绘制特征，方便设计人员根据不同的功率等级、安装需求快速衍生出同系列其他型号的模型，提升设备整体设计的效率。
