欧姆龙R88M系列1500w伺服电机结构模型

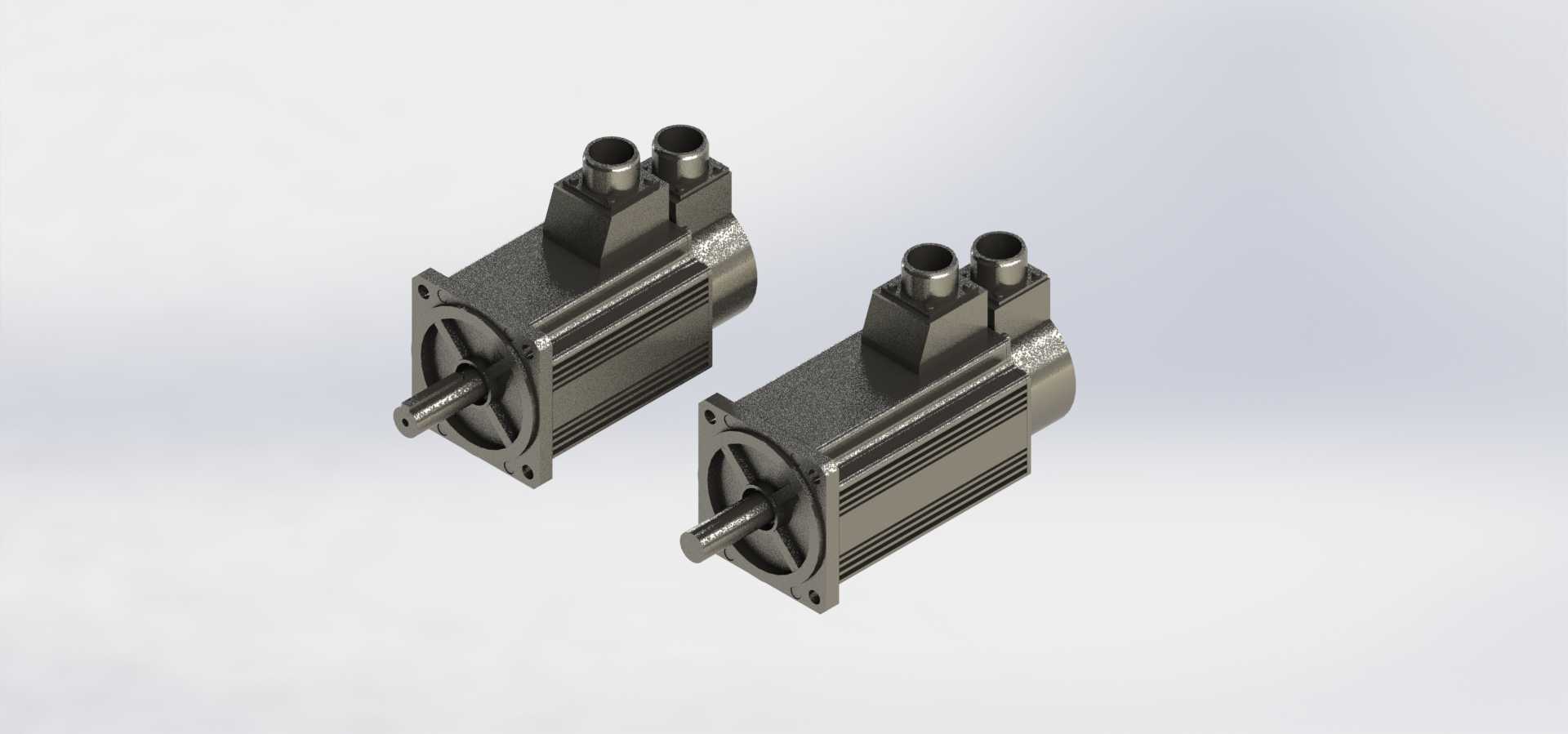

　　做自动化设备结构设计的同行，大概率都绕不开伺服电机选型这一环，这次拆解的两款欧姆龙R88M系列1.5kW功率段伺服电机模型，刚好覆盖了设备里最常用的带键槽光轴输出、带制动抱闸两种配置，做方案的时候直接调用就能省掉反复核对安装尺寸的麻烦。先从实际应用场景说，这类中功率伺服电机，在3C电子组装线的移栽模组、包装设备的拉膜辊驱动、数控机床的进给轴传动、物流分拣线的摆轮机构上都有大量应用，1500w的功率段刚好卡在轻载高速到中载高精度的过渡区间，既不会像小功率750w机型那样在带惯量负载时出现扭矩储备不足的问题，也不会像2kw以上机型那样体积过大挤占设备安装空间。

　　从实际用途来看，这两款同功率不同配置的电机，适用场景有明确区分：带S2后缀的光轴输出款，主要用在对传动同轴度要求高、不需要断电锁止的场合，比如和高精度行星减速机直连驱动转盘，或者通过同步带轮带动直线模组做往复运动，光轴配合抱紧式轴套的连接方式，能消除键连接带来的回程间隙，提升重复定位精度；带B后缀的抱闸款，内部集成了失电制动机构，主要用在垂直安装的传动轴上，比如提升机构、Z轴进给模组，设备断电或者触发急停的时候，抱闸会直接锁死电机输出轴，避免负载下滑造成设备碰撞或者安全事故。

　　说到产品功能特性，这两款电机都采用了高磁极数的永磁转子设计，相比传统异步伺服，低速运行时的扭矩脉动更小，在1rpm的极低转速下也能输出稳定扭矩，不会出现爬行现象；定子绕组采用了集中式绕线工艺，端部长度更短，不仅能降低铜损提升能效，还能缩短电机整体的轴向长度，给设备内部布局留出更多余量。电机尾部的编码器接口、动力接口都采用了侧出式的航空插头设计，相比后出式接头，在安装空间局促的设备内部，不用给插头尾部的线缆弯折预留额外空间，布线的时候能顺着电机壳体侧面走线，线缆弯折半径更容易满足规范，减少长期运行时线缆内部铜丝断裂的故障概率。

　　再聊设计思路，做这个三维模型的时候，首先是严格按照原厂样本的安装尺寸做了全参数化建模，安装法兰的止口直径、安装孔的孔位分布、轴伸的长度和直径、键槽的尺寸公差都完全对齐原厂规格，结构工程师调用模型的时候，不用再反复核对安装边界，直接就能和设备的安装板、连接法兰做配合。建模过程中特意把电机的散热筋结构做了还原，壳体表面的轴向散热筋不是装饰结构，实际选型的时候要注意，电机安装时不能让周边的钣金件、线槽挡住散热筋的通风路径，尤其是设备内部密闭安装的场景，要预留足够的散热空间，避免电机长期过热导致编码器退磁、绕组绝缘老化。另外模型里也还原了抱闸款和非抱闸款的轴向长度差异，两款电机的法兰安装尺寸完全一致，但是抱闸款因为多了制动机构，轴向长度要长出几十毫米，做Z轴布局的时候如果之前用的是非抱闸款，后期要更换抱闸型号，一定要提前核对轴向的安装空间，避免出现电机尾部和设备钣金干涉的问题。

　　关于外形尺寸和安装边界，这两款1500w机型的安装法兰采用的是伺服电机行业通用的130mm机座规格，法兰止口直径110mm，四个安装孔呈正方形分布，孔中心距145mm，适配市面上绝大多数标准的130机座伺服安装座、行星减速机输入法兰，替换同规格其他品牌电机的时候，不用重新加工安装板，只需要核对轴伸尺寸和编码器协议就能完成替换。轴伸部分的直径是22mm，带键槽的版本键宽8mm，做联轴器选型的时候，要注意抱紧式联轴器的内孔公差要选H7级，和电机轴的配合间隙控制在0.02mm以内，避免高速正反转的时候出现联轴器打滑的问题。另外要注意电机顶部的两个航空插头，一个是动力线接口一个是编码器线接口，建模的时候特意保留了插头的插拔空间，实际布局的时候，插头上方要预留至少30mm的操作空间，方便后期维护的时候插拔线缆，不要把其他零部件布置在插头正上方，不然调试的时候拆个线缆要拆周边一堆零件，非常影响维护效率。还有电机的安装方向，虽然模型里展示的是水平安装的状态，但实际应用中可以水平、垂直、侧装任意方向安装，只是垂直安装的时候，要注意在输出轴端加装挡油圈，避免电机轴承的润滑脂顺着轴流到连接的减速机或者设备内部。

　　平时做设备方案的时候，很多新手工程师容易忽略伺服电机的惯量匹配问题，这两款1500w的电机转子惯量属于中惯量规格，适配的负载惯量比建议控制在5倍以内，如果是带大直径转盘、重型输送带这类大惯量负载，要搭配对应减速比的减速机来做惯量匹配，不要硬选更大功率的电机，不然不仅成本上升，设备的动态响应性能也会下降。模型里也把电机的安装平面平面度要求做了隐含的设计参考，安装电机的钣金或者型材安装面，平面度要控制在0.1mm以内，如果安装面不平，强行拧紧安装螺丝会导致电机壳体变形，内部的轴承承受额外的径向力，运行的时候会出现异响、轴承提前磨损的问题。另外，电机输出轴能承受的径向力和轴向力是有明确限值的，用同步带传动的时候，要计算皮带张紧力带来的径向负载，不要超过电机轴的允许负载，不然会导致轴弯曲、轴承损坏；如果是用齿轮直接啮合传动，要保证齿轮的啮合间隙在合理范围，避免额外的冲击载荷传递到电机轴上。
