工业控制用按钮开关组件三维结构

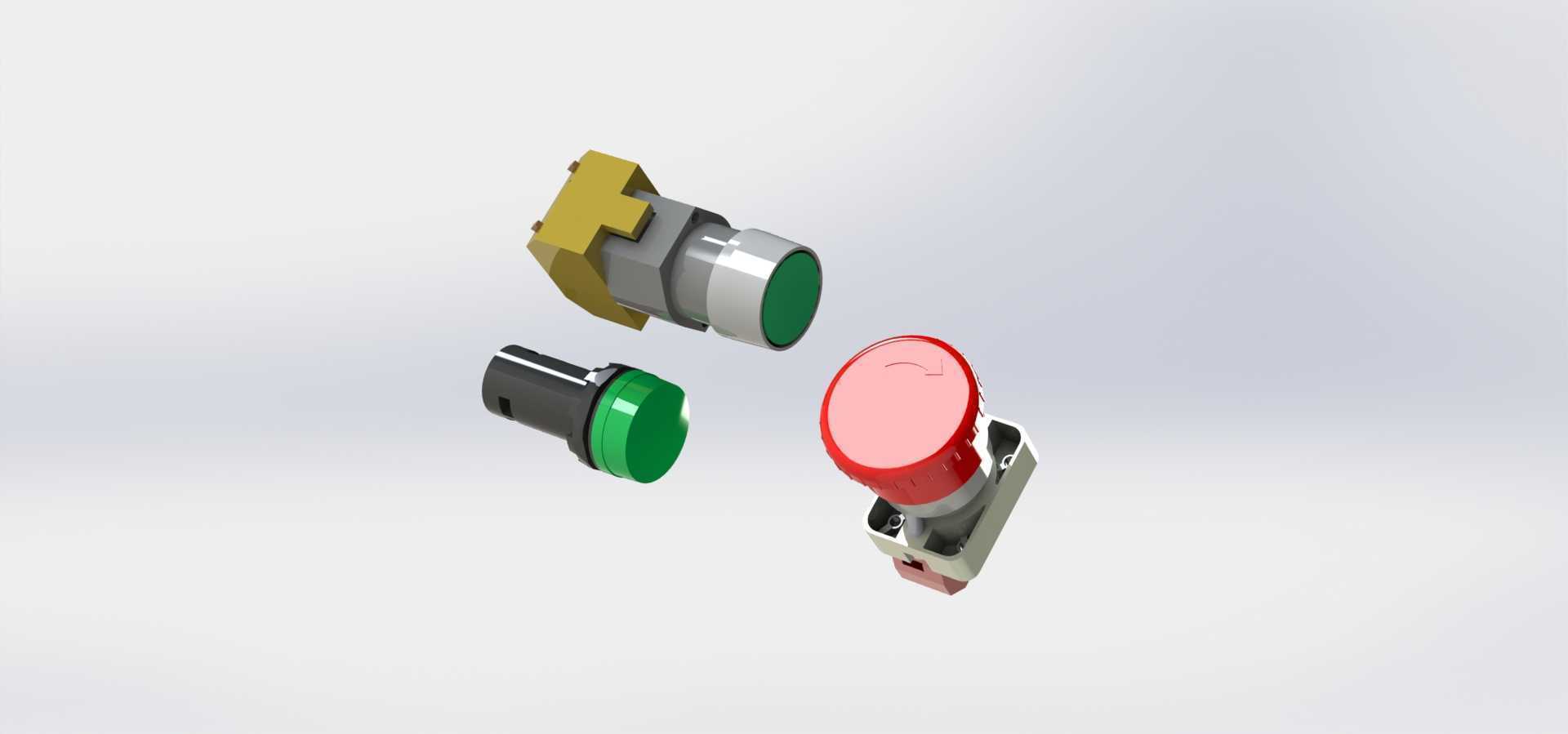

　　在各类工业电气控制场景中，这类按钮操作元件是操作人员与设备控制系统交互最直接的载体，从常规的生产线工位启停控制、单机设备的功能触发，到紧急状态下的设备急停切断，都需要依靠这类元件完成指令输入。本次呈现的三款按钮组件，分别对应不同的操作场景需求：带黄色安装基座的绿色平钮多用于设备启动、运行确认这类常规正向操作指令，黑色基座的小型绿色按钮常作为辅助功能触发、点位确认使用，红色蘑菇头按钮则是标准的急停操作元件，用于突发异常状态下的快速停机操作，三类元件基本覆盖了工业现场最常见的按钮操作需求。从设计思路来看，这类按钮的结构设计首先要满足操作可靠性要求，头部操作面的弧度设计贴合手指按压的受力角度，常规平钮的按压行程控制在3-5mm区间，

　　既保证操作时有清晰的触感反馈，又不会因行程过长导致操作滞后；急停按钮的蘑菇头直径达到40mm左右，满足手掌拍击时的接触面积要求，旋转复位的结构设计可以避免误触复位，保障故障排除前设备不会意外启动。安装结构上，三款按钮均采用标准的22mm面板安装孔径，这是工业控制领域通用的安装尺寸标准，可直接适配市面上绝大多数电控柜、操作盒的开孔尺寸，安装时从面板正面插入，背部通过金属锁紧螺母固定，安装后按钮突出面板的高度控制在15-25mm区间，既保证操作时的按压空间，又不会因突出过多容易被外物误碰。内部结构设计上，按钮的触点模块采用模块化拼接结构，可根据实际控制需求搭配常开、常闭触点组合，常规启动按钮搭配一常开触点，

　　急停按钮则强制搭配一常闭触点用于安全回路切断，触点的接触压力经过调校，保证在工业现场的振动环境下不会出现接触不良的问题，同时触点部分带防护结构，避免现场粉尘、油污进入触点间隙影响导通性能。材质选择上，按钮头部操作面采用高强度工程塑料，具备耐油、耐常见化学腐蚀的特性，可适配车间多油污、多粉尘的使用环境；安装基座部分采用增强尼龙材质，兼顾结构强度与绝缘性能，金属锁紧部件采用镀锌处理，具备基础的防锈能力，适合在常规工业环境下长期使用。从实际选型适配角度，这类按钮的三维结构可直接用于电控柜的三维布局设计，在设计阶段就能验证按钮之间的安装间距是否满足操作要求，避免出现安装后按钮间距过小导致操作时误碰相邻按钮的问题，

　　同时可以模拟操作时的手部活动空间，确认操作盒、电控柜的操作面布局合理性。对于设备改造场景，这类标准尺寸的按钮模型可直接导入现有设备的三维装配体中，验证替换安装的适配性，不需要反复测量实物尺寸，大幅提升电控系统设计、改造的效率。在结构细节上，按钮的接线端子部分采用螺钉压紧结构，接线空间预留充足，可适配0.5-2.5平方毫米的多股铜芯导线，满足常规控制回路的载流要求，端子部分的绝缘防护结构可避免接线后相邻端子之间出现短路风险。按钮的防护等级达到IP65级别，在面板安装完成后，可防止现场的飞溅水滴、粉尘进入按钮内部，适合在绝大多数普通工业车间环境使用，不需要额外加装防护套。不同颜色的按钮头部严格遵循工业控制的颜色编码规范，绿色对应启动、接通类指令，红色对应停止、急停类指令，黄色基座的按钮多用于需要特别提示的操作点位，避免操作人员混淆按钮功能，降低误操作的概率。
