120x120x75规格断路器塑料防护外壳

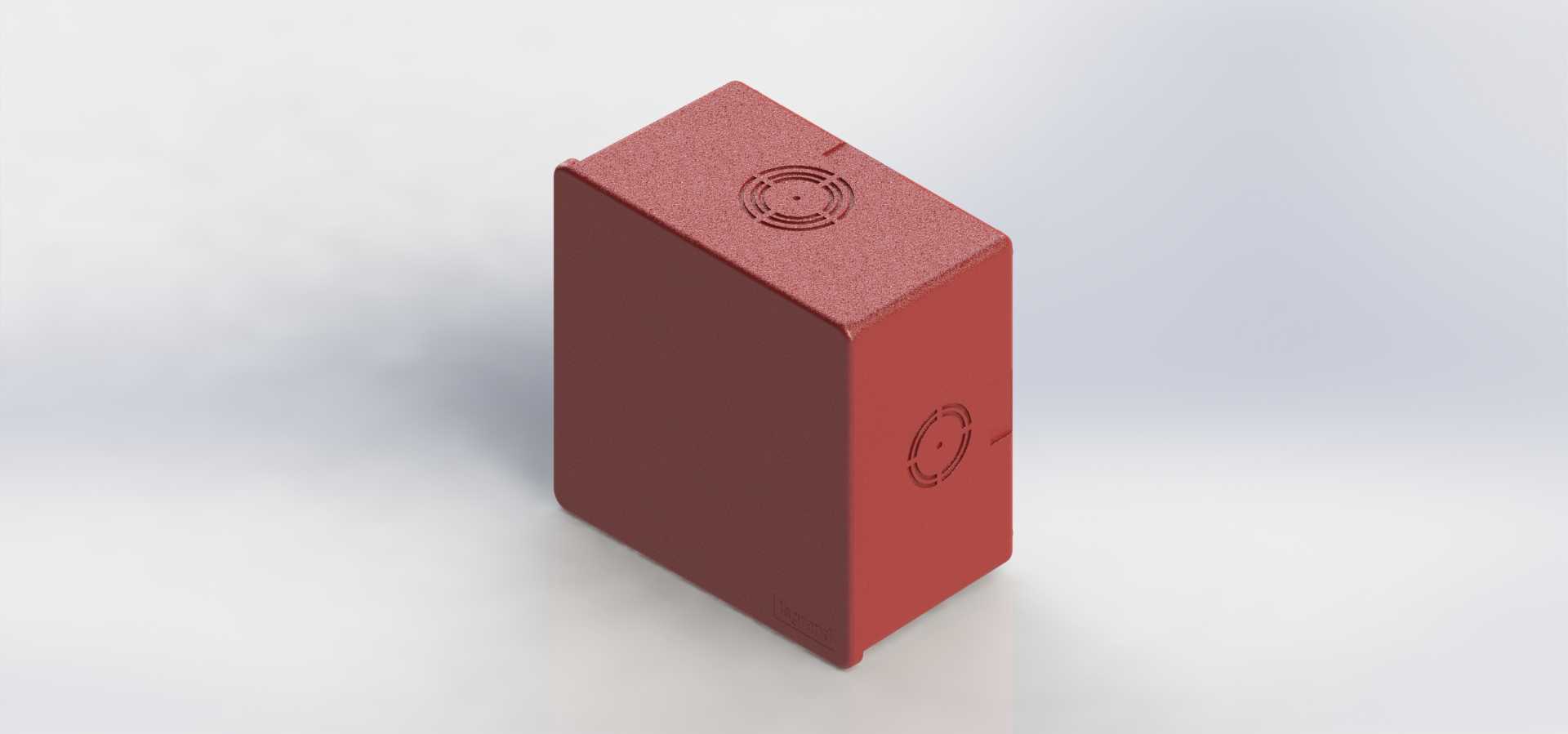

　　这款塑料壳体是针对小型断路器配套开发的防护结构件，核心应用场景覆盖民用住宅分户配电、小型工商业终端配电、工业设备次级回路保护等场景，作为断路器的外部承载与防护结构，承担绝缘隔离、物理防护、部件定位的核心作用。从实际使用需求出发，壳体设计首先考虑了配电场景的安装适配性，120mm×120mm×75mm的外形尺寸，刚好匹配常规终端配电箱内的单极或多极小型断路器安装位，安装边界预留了足够的接线操作空间，不会与相邻回路的配电部件产生干涉，既可以嵌入标准导轨安装的配电箱模组，也能作为独立防护盒明装于墙面或设备侧壁。

　　设计过程中优先保障绝缘防护性能，壳体整体采用阻燃绝缘塑料材质，壁厚均匀控制在2.5mm左右，既保证足够的结构强度抵御日常安装、运维过程中的磕碰，也避免壁厚过大造成的材料浪费与安装空间占用。壳体表面设置的格栅状散热结构，对应断路器工作时的发热区域，能够在保证防护等级的前提下，形成自然对流的散热通道，避免断路器长期工作时热量在壳体内积聚，影响保护元件的动作精度。侧面与顶面的定位凹槽，是为内部断路器本体、接线端子、操作机构预留的安装限位结构，装配时不需要额外制作定位工装，部件卡入对应槽位即可完成初步定位，后续通过螺丝紧固即可完成整体装配，能够有效提升批量装配的生产效率。

　　从结构细节来看，壳体的边角均做了R3的圆角过渡处理，一方面避免安装运维过程中尖锐边角划伤操作人员，另一方面也能减少塑料注塑成型过程中的应力集中问题，降低壳体长期使用过程中出现开裂的概率。壳体的合模面设置了错位式的卡扣结构，配合周圈的密封筋，既可以实现上下壳的快速扣合定位，也能阻挡日常环境中的灰尘、飞溅水滴进入壳体内部，适配配电场景下IP40左右的防护需求，不需要额外增加密封件即可满足多数室内配电场景的防护要求。接线端对应的壳体位置预留了标准的穿线孔位，孔位边缘做了翻边处理，避免穿线时塑料毛刺划伤导线绝缘层，同时孔位尺寸匹配常规16平方及以下规格的配电导线，覆盖小型断路器的常规接线线径范围。

　　在实际选型应用中，这款壳体可以适配额定电流63A及以下规格的小型断路器，安装时不需要对现有配电箱的导轨结构做改造，直接替换同尺寸的老旧断路器外壳即可，也可以作为独立的断路器防护盒，用于临时用电回路、设备改造新增回路的断路器防护，避免外露的带电部件引发触电风险。壳体的材质选用满足配电行业的阻燃要求，明火离开后可在短时间内自熄，不会持续燃烧引发火情，符合低压配电设备的材料安全要求。结构设计上充分考虑了运维操作的便利性，壳体对应断路器操作手柄的位置预留了操作窗口，不需要打开壳体即可完成断路器的分合闸操作，窗口边缘做了凸起的防护边，避免操作时误触相邻的带电部件。
