3马力1150转速工业三相异步电机结构

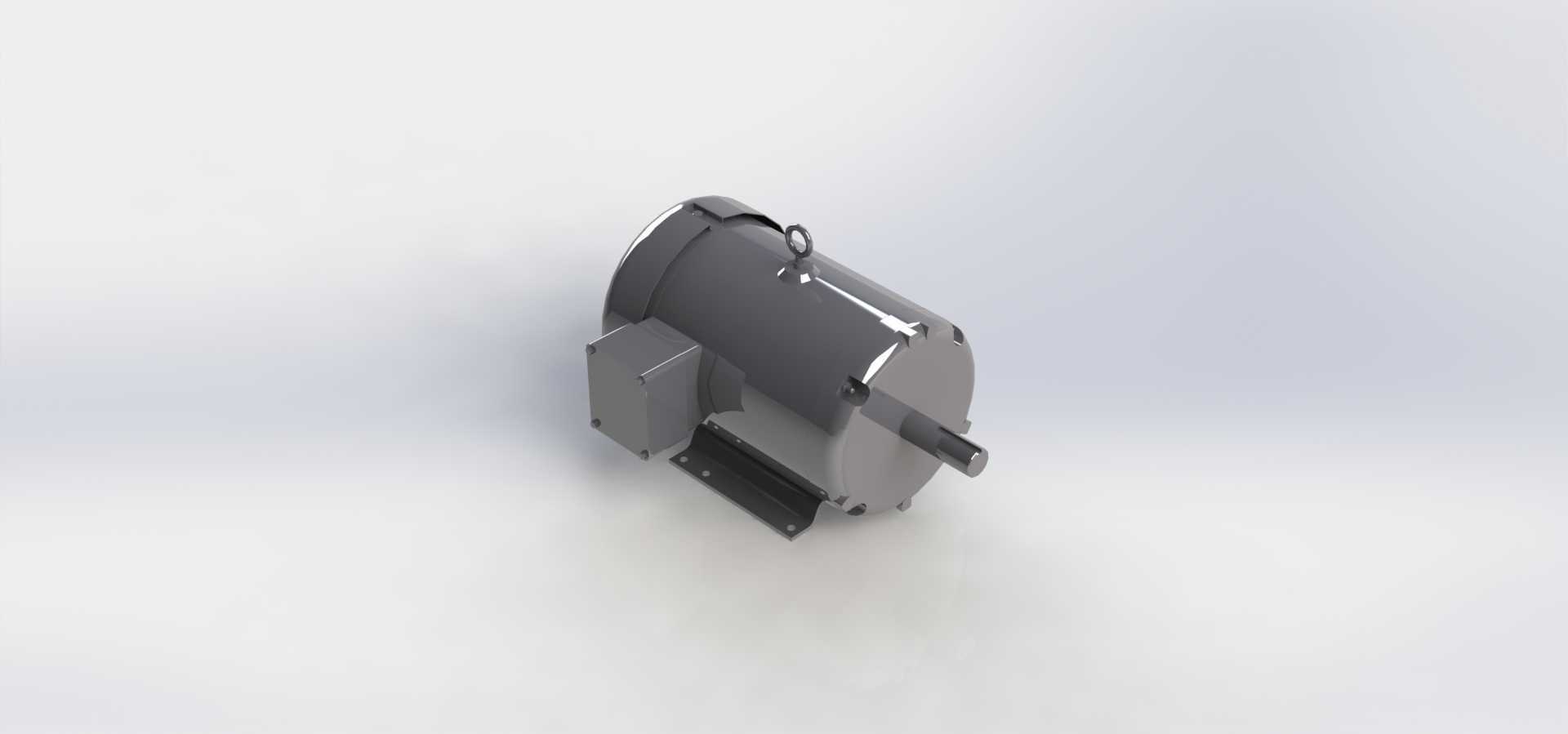

　　这款3马力额定转速1150rpm的电机，属于工业场景里应用极广的低压异步动力单元，日常在输送线驱动、小型机床主轴辅传、风机泵类负载配套、轻工生产设备动力输入环节都能见到同规格产品的身影，做三维建模的时候最先要锚定的就是安装边界与输出轴的配合尺寸，毕竟这类电机大多是标准机座号对应，安装孔位的中心距、底脚到轴中心的高度、输出轴的轴径与键槽尺寸，都是直接决定设备装配是否干涉的核心参数，建模时如果这些尺寸出现偏差，后续做整机装配的时候很容易出现轴伸端连轴器无法对位、底脚螺栓穿不进安装孔的问题。

　　从实际功能层面看，1150rpm的额定转速属于6极异步电机的典型转速区间，相比2极、4极电机，它的输出扭矩特性更平缓，启动时对负载的冲击更小，适合那些不需要高转速、对启动扭矩有一定要求的恒定负载场景，比如小型物料传送带的驱动辊配套、低速搅拌装置的动力输入、包装机械里的送料机构传动，这类场景不需要频繁调速，负载波动范围小，用这款规格的电机刚好能匹配动力需求，不会出现大马拉小车的能耗浪费，也不会因为动力储备不足出现过载堵转的情况。

　　建模过程中，机壳的散热筋结构是不能省略的细节，这类封闭式自扇冷电机的散热筋沿机壳轴向均匀排布，筋条的高度、间距直接对应散热面积的设计，实际运行时电机尾部的风叶随转子转动，带动空气沿散热筋间的沟槽流动，带走定子绕组产生的热量，要是建模时随意简化散热筋结构，后续做热仿真分析的时候，散热面积的计算误差会直接导致温升模拟结果失真，没法准确判断电机在额定负载下的运行温度是否在绝缘等级允许范围内。

　　接线盒的位置设计也有实际工程考量，这款模型里接线盒布置在机壳侧方，是工业电机最常见的布置形式，现场布线的时候可以从设备桥架直接引线到接线盒，不需要额外弯折电缆，接线盒内部的接线柱排布、接地端子的位置，建模时也要预留足够的操作空间，毕竟现场电工接线的时候需要有足够的空间拧动接线螺栓，要是接线盒内腔尺寸做小了，实际生产装配时会出现电缆没法弯折、接线端子没法固定的问题。

　　吊环结构是这类中等功率电机的标配，3马力的电机整机重量大概在三四十公斤区间，现场安装的时候没法靠人力直接抬装到位，吊环的螺纹深度、承载能力要对应整机重量做匹配，建模时吊环的安装位置要选在机壳重心的正上方，这样吊装的时候电机才能保持水平，不会出现倾斜磕碰输出轴或者安装底脚的情况，要是吊环位置偏了，吊装过程中电机倾斜，很容易碰伤轴伸端的配合面，影响后续和连轴器或者带轮的装配精度。

　　输出轴的轴伸部分做了标准的键槽设计，键槽的宽度、深度、距离轴端的位置都对应标准传动件的配合尺寸，不管是装皮带轮还是连轴器，都能靠平键传递扭矩，不会出现轴和传动件之间打滑的情况，建模时轴端的倒角也不能忽略，实际装配时倒角能起到导向作用，方便传动件顺利套入轴伸，要是没有倒角，硬敲装配很容易刮伤轴的配合表面，导致传动件装拆困难，甚至损伤轴承的装配精度。

　　底脚安装面的平面度是安装精度的核心保障，建模时要保证四个安装孔所在的平面共面，平面度误差控制在合理范围内，实际安装时如果底脚平面不平，电机固定到设备机架上之后，机壳会受迫变形，导致内部定子和转子的气隙不均匀，运行时会出现电磁噪音变大、振动超标的问题，严重的时候甚至会出现扫膛，直接烧坏电机绕组。另外底脚上的安装孔做了长圆孔设计，方便现场安装时调整电机的前后位置，张紧配套的三角皮带，要是做成圆孔，皮带张紧度调整的时候就没有调节余量，皮带太松会打滑丢转，太紧会加剧轴承的磨损，缩短电机的使用寿命。

　　端盖和机壳的配合采用止口定位结构，建模时止口的配合公差要选过渡配合，既能保证端盖和机壳的同轴度，让两端的轴承室保持同心，保证转子转动灵活，又能方便装配的时候端盖顺利压入机壳，不会因为过盈量太大导致装配困难，或者间隙太大出现同轴度偏差。轴承室的尺寸要对应标准深沟球轴承的外径尺寸，建模时要预留轴承的安装定位台阶，保证轴承装配到位之后，转子的轴向窜动量在允许范围内，不会运行时出现轴向窜动碰擦端盖的情况。

　　尾部的风罩采用薄钢板冲压结构，建模时风罩的通风孔面积要足够，保证风叶转动时的进风风量，风罩和风叶之间要留有足够的安全间隙，避免运行时风叶蹭到风罩产生异响，同时风罩要能完全覆盖风叶，防止现场操作的时候有杂物卷入风叶，或者人员误触转动的风叶发生安全事故。

　　从设计思路上看，这类标准工业电机的所有结构尺寸都对应通用的工业安装规范，建模时不需要做非标定制化的改动，只要严格对应标准机座的尺寸参数，就能直接适配绝大多数常规工业设备的动力安装需求，做整机设备设计的时候，直接调用这类成熟的电机模型，不需要从零开始建模，能大幅缩短设计周期，同时因为是标准量产部件，后续设备生产的时候采购也很方便，备件通用性强，后期维护更换的成本很低。

　　实际做三维装配的时候，还要注意电机和被驱动部件之间的同轴度校核，要是用连轴器直连，电机轴和被驱动轴的径向偏差、角向偏差都要控制在连轴器允许的补偿范围内，要是用皮带传动，两个带轮的端面要保持共面，皮带的张紧度要调整到合适范围，这些安装边界的要求，在建模阶段就要提前考虑，预留足够的调整空间，避免后续现场安装时出现干涉或者没法调整的问题。
