1HP转速1150rpm工业异步电机三维结构

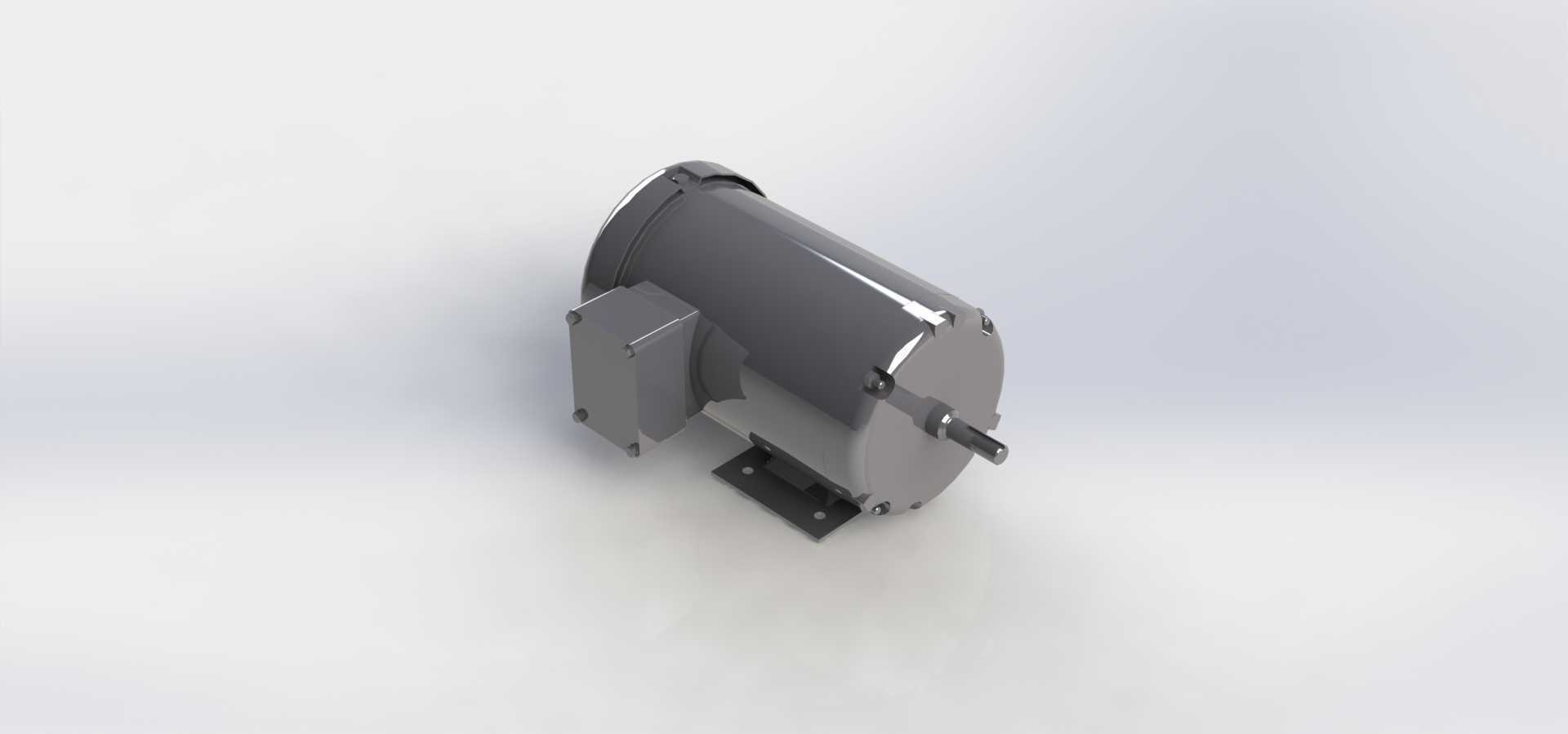

　　做设备选型和结构校核的时候，这类1HP级别的四极左右低转速异步电机，是轻工输送、小型机床辅机、食品包装线、小型风机泵类负载里最常用的动力单元，很多刚入行的工程师容易只看功率参数选电机，忽略安装边界和轴伸配合的细节，最后到装配阶段才发现干涉或者安装孔对不上，反而耽误项目进度。这个模型还原的是标准底脚安装卧式异步电机的完整结构，从建模逻辑上看，是先确定定子机壳的核心外径，再依次排布散热筋、接线盒位置、前后端盖的配合止口，最后匹配底脚的安装孔距、轴伸长度和键槽尺寸，完全符合实际工业电机的生产装配顺序，不是那种只做了外形曲面的外观模型，结构件之间的配合间隙、止口搭接位置都和实物一致，用来做设备总装的时候不会出现配合错位的问题。

　　从实际应用场景来说，这个功率段1150rpm左右的转速，对应的是60Hz工况下的四极电机转速，适合那些不需要过高转速、对启动扭矩有一定要求的负载，比如小型皮带输送机的驱动端，搭配减速箱之后可以获得合适的线速度，不会因为转速过高导致物料输送过程中打滑或者洒落；也可以用在小型台钻、砂轮机这类机加工辅机上，转速区间刚好匹配刀具的合理切削线速度，不会因为转速过高烧刀，也不会因为转速太低导致加工效率不足。还有小型离心风机、循环水泵的配套动力，这个功率和转速的搭配刚好能覆盖常规的风量、扬程需求，运行时的振动和噪音也控制在工业场景允许的范围内，不需要额外做复杂的减震基础。

　　设计思路上，这类通用工业电机的结构已经经过了几十年的工业验证，建模的时候没有做多余的异形结构，机壳外侧的轴向散热筋是等距排布的，既保证了铸件生产的时候脱模方便，也能在电机运行的时候通过转子自带的风叶带动空气流过散热筋表面，带走定子绕组产生的热量，不需要额外加装独立散热风扇，结构更简单可靠，后期维护的成本也更低。接线盒的位置设置在机壳侧上方，不管是电机左侧出线还是右侧出线，都可以通过调整接线盒的安装方向来适配现场的布线需求，不会出现线缆弯折半径不够的问题，接线盒内部的接线柱空间也留足了，方便电工穿线和压接端子，不会因为空间太小导致接线的时候工具伸不进去。

　　外形尺寸和安装边界是做设备布局的时候最需要关注的部分，这个模型的底脚安装孔是长圆孔设计，允许安装的时候有少量的位置调整量，不需要把机架上的安装孔位置加工到绝对精准，降低了机架焊接加工的精度要求，也方便后期更换同规格不同厂家的电机时，不需要重新在机架上钻孔攻丝。轴伸端的尺寸是标准的圆柱轴加平键槽，配合公差按照常规的k6公差设计，和联轴器、带轮的内孔配合刚好是过渡配合，装配的时候不需要过度敲击就能装进去，传递扭矩的时候也不会出现轴和轮毂之间的相对滑动。电机的总长度、中心高、轴伸到安装面的距离都严格遵循通用工业电机的安装尺寸标准，只要是同功率同转速同机座号的电机，不管哪个厂家生产，安装尺寸都能互换，这也是通用工业部件标准化的优势，设备维护的时候不需要专门找原厂配件，市场上的标准备件就能直接替换。

　　从结构细节上看，前后端盖和机壳的配合是止口定位，螺栓紧固的结构，端盖上的轴承室尺寸匹配标准的深沟球轴承，既能承受转子运行时的径向力，也能承受少量的轴向窜动，对于皮带传动这类有径向负载的应用场景，轴承的选型余量足够，不会运行几个月就出现轴承异响损坏的问题。电机尾部的风罩是钢板冲压结构，上面的通风孔是均匀排布的，既能保证通风量，也能防止异物进入风叶打坏风叶或者造成卡滞，风罩和机壳的连接是卡扣加螺栓固定，拆卸的时候不需要完全把螺栓拧下来就能打开风罩清理内部的积尘，日常维护很方便。底脚的厚度是按照满载运行时的受力设计的，不会因为皮带张紧力过大导致底脚变形，安装的时候底脚和机架安装面之间的接触面积足够，能把电机运行时的振动均匀传递到机架上，减少整机的共振问题。

　　很多工程师做三维布局的时候，喜欢把电机模型简化成一个方块，最后到实际采购装配的时候才发现，接线盒的突出高度、风罩的外径、吊环的安装位置都会和周围的机架、护罩、管线产生干涉，这个完整的模型把所有外部突出的结构都做了还原，用来做设备干涉检查的时候可以完全模拟实物的安装状态，提前发现布局上的问题，避免后期生产的时候才发现问题再改设计，造成物料和工时的浪费。另外模型的各个零件都是独立的实体，可以单独拆分出来做工程图，也可以用来做装配工艺的模拟，给生产线上的装配工人做可视化的指导，比二维的装配图更直观，不容易装错零件。
