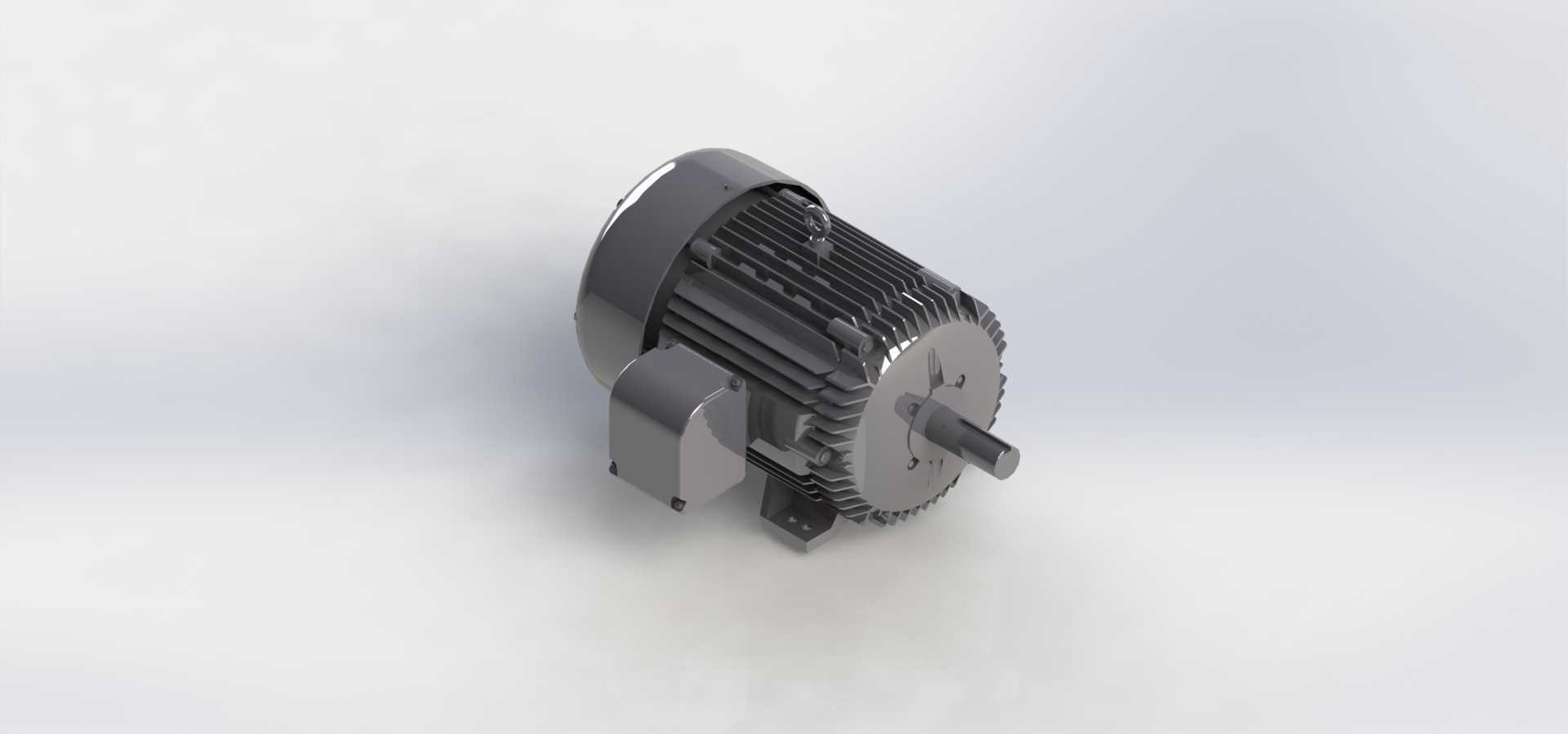

75马力1150转工业三相异步电动机结构

　　做设备动力选型这么多年，碰到输送线、风机、泵类这类恒转矩负载的配置需求时，中功率段的1150转六级电机一直是兼顾扭矩输出与运行稳定性的优选，这款75马力的电机模型，还原的就是工业现场应用占比极高的鼠笼式异步电机结构，先从安装边界说起，这类电机的底脚安装孔位遵循IEC标准法兰与底脚兼容的设计逻辑，轴伸端的键槽尺寸、轴径公差完全匹配通用联轴器、皮带轮的配合要求，接线盒的位置设置在机座侧上方，不管是卧式安装在设备机架，还是通过端盖法兰立式安装在泵体、减速机输入端，接线操作的空间预留都能满足现场布线的弯折半径要求，不会出现线缆硬折损伤绝缘层的问题。机座部分的散热筋采用轴向平行排布的结构，不是市面上有些简化模型做的等厚筋条，

　　实际建模时还原了筋条从机座表面向外逐渐收薄的截面变化，这种设计一方面能在同等机座重量下最大化散热接触面积，另一方面也能在电机运行时引导冷却风沿轴向流动，带走定子铁芯产生的热量，避免绕组长期超温降低绝缘寿命，端盖部分的轴承室配合公差按照过渡配合的工程要求做了结构还原，轴承挡圈的卡槽、油封的安装位都有明确的结构体现，做整机装配干涉检查的时候，能直接验证端盖与机座止口的配合深度，不会出现装配后端盖压偏轴承导致运行异响的问题。从应用场景来看，这个功率转速的电机适配的工况非常广，比如粮食加工线的斗式提升机驱动，不需要额外配置大速比减速机就能满足提升所需的启动扭矩，还有厂区循环水系统的冷却水泵驱动，

　　1150转的额定转速刚好匹配离心泵的高效运行区间，不会因为转速过高导致叶轮气蚀，另外在矿山破碎线的给料机配置上，这个转速的电机运行时的振动幅值比两极高速电机低很多，能减少给料槽的共振风险，降低现场的运维紧固频次。再说到设计细节上，模型里的风罩部分做了格栅式的通风孔结构，不是封闭的罩壳，内部的散热风叶是离心式结构，和轴伸端的输出轴做了同轴配合的结构还原，风叶的平衡槽位置也做了体现，实际生产中这个位置是用来做动平衡去重的，能保证电机运行到额定转速时的振动值符合ISO10816的振动标准，接线盒内部的接线柱排布、接地端子的位置都有对应的结构，做电气布线设计的时候可以直接参考这个模型的空间，预留线缆的弯曲半径和接线操作的手部空间，

　　不用再额外核对二维图纸的安装尺寸。很多新手做设备选型的时候容易忽略电机的出线方向，这个模型的接线盒可以根据安装需求旋转90度调整出线方向，不管是线缆从桥架上方下来，还是从地面穿管上来，都能适配，不用额外加装转接弯头，另外电机的吊环位置设置在机座的重心正上方，做现场吊装的时候，吊绳的受力方向垂直向上，不会出现吊装时电机倾斜磕碰轴伸或者散热筋的问题，底脚的安装面做了铣平的结构示意，实际安装时这个平面的平面度要求很高，要是安装面不平整，电机紧固后会导致机座变形，定子和转子的气隙不均匀，运行时会出现扫膛的故障，这个模型里的底脚厚度、加强筋的位置都还原了实物的结构，做机架设计的时候可以直接参考底脚的受力分布，在电机安装位置的机架下方设置对应的加强筋，避免电机运行时机架产生共振。还有输出轴的部分，轴伸端的中心孔做了标准的B型中心孔结构，方便后期检修时用顶针拆卸联轴器或者皮带轮，不会因为没有中心孔导致拉马受力不均损坏轴头，轴上的键槽采用的是普通平键的标准尺寸，和市面上通用的平键配件完全互换，不需要单独定制加工，端盖上的加油嘴位置也做了结构体现，对于带注油结构的轴承配置，运维人员可以在不拆解端盖的情况下直接给轴承补充润滑脂，延长轴承的更换周期，减少设备停机维护的时间。
