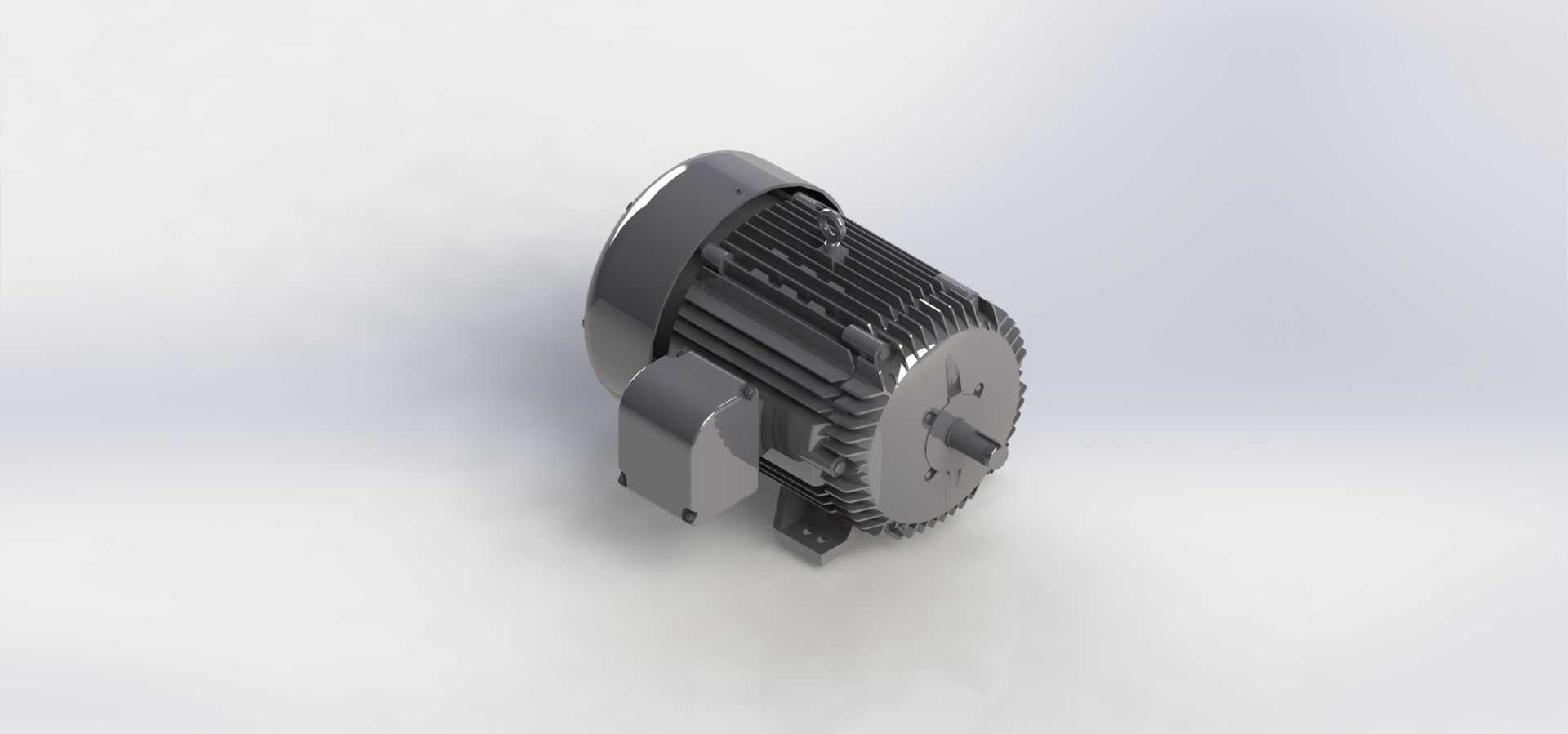

100马力高转速工业三相异步电机结构

　　做设备动力选型快十年，这类100HP、3450rpm的两极三相异步电机，是我在风机配套、高压水泵驱动、小型空压机直连场景里接触频率极高的动力单元，很多刚入行的结构工程师做选型时，容易只盯着功率参数忽略安装边界和散热结构的匹配，最后现场装的时候要么干涉要么温升超标返工。先从实际应用场景说，这类高转速电机最常出现在需要恒定高转速输出的工况里，比如工厂集中供气的螺杆空压机机头直连，不需要额外做减速机构，靠两极电机的同步转速接近3000转、实际转差后到3450转的输出特性，刚好匹配空压机机头的额定工作转速，省去皮带传动或者齿轮减速的效率损耗；还有厂房通风的离心式风机，尤其是需要高风压的管道送风机组，用这个功率等级的两极电机直连叶轮，

　　能避免传动环节带来的振动问题，后期维护点也更少。再说到设备本身的实际用途，它的核心作用就是把三相交流电的电能转换成旋转机械能，给后端的工作部件提供稳定的扭矩输出，和普通低转速电机比，同功率下它的机座号更小，整体重量更轻，在对安装空间有严格限制的设备集成场景里优势很明显，比如移动式空压机的动力舱布局，用同功率的四极电机机座尺寸会大出一圈，根本塞不进现有舱体框架。从功能特性上拆解，这个电机采用的是全封闭自扇冷结构，后端的散热风叶和转子同轴固定，电机运转时风叶同步旋转，顺着机壳外壁的轴向散热筋吹过，把定子绕组产生的热量持续带走，哪怕是在环境温度40摄氏度的工业车间里连续24小时额定负载运行，绕组温升也能控制在绝缘等级允许的范围内；接线盒设置在机座侧面的独立安装位，有足够的空间穿入动力电缆，接线端子的排布预留了星三角启动的接线空间，不需要额外扩展接线端子排，现场电气安装的时候能省不少事。设计思路上，这个模型还原了量产电机的工程化细节，定子铁芯和机壳采用过盈配合的热装结构，保证热传导效率的同时，避免长期运转出现铁芯松动的问题；转子部分做了动平衡校正，两端的轴承选用深沟球轴承，能承受径向载荷和少量的轴向窜动，适配直连传动的负载特性，不需要额外加装承载轴承座；输出轴的轴伸尺寸按照标准公制轴径设计，带标准键槽，配套的联轴器、皮带轮都能直接选用标准件，不用单独定制加工。外形尺寸和安装边界这块是结构工程师最关心的点，这个电机采用B3底脚安装方式，

　　底脚的安装孔距符合IEC标准的对应机座号尺寸，安装孔是长圆孔设计，现场安装的时候允许小范围调整电机位置，方便联轴器对中或者皮带张紧调节；机座的中心高是标准尺寸，做设备安装板设计的时候，只要按照对应中心高预留安装面高度，就能保证输出轴和后端负载的轴系同轴度；电机的总长度从输出轴端面到后端风罩的尺寸，在做舱体布局的时候要预留至少50mm的散热空间，不能把风罩的进风口贴在舱壁上，不然会影响散热风路的循环，导致电机温升过高；接线盒的侧面要预留至少200mm的操作空间，方便后期接线和维护的时候打开盒盖操作，不会被周边的管线或者结构件挡住。另外要注意的是，这类高转速电机的安装底脚必须做刚性固定，安装板的厚度不能低于8mm，

　　不然电机满负载启动的时候会产生明显的共振，长期运转会导致底脚螺栓松动甚至断裂；输出轴和负载连接的时候，优先选用弹性联轴器，能补偿少量的轴系不对中量，避免轴承承受额外的径向力，延长轴承的使用寿命。我之前做过一个清洗线的水泵配套项目，一开始选了同功率的四极电机加增速机构，不仅整体结构占空间，增速齿轮的维护周期只有半年，后来换成这个转速等级的电机直连，整个动力段的长度缩短了三分之一，连续运行三年都没出过动力端的故障，后期维护成本降了很多。做三维建模的时候，这个模型把散热筋的排布、接线盒的安装角度、底脚的安装孔位、输出轴的键槽细节都做了还原，导入到设备装配体里的时候，能直接用来做干涉检查，不用自己再去测绘电机的外形尺寸，能省不少前期建模的时间，尤其是做方案布局阶段，直接调用就能快速完成动力段的排布，核对安装空间是否足够，避免后期方案评审的时候出现尺寸干涉的问题。还有一个细节，电机的吊环位置在机座顶部的中心位置，做设备吊装方案的时候，吊点直接挂在这个吊环上就能保证电机起吊的时候保持水平，不会出现倾斜磕碰输出轴或者风罩的问题，模型里也还原了这个吊环的结构，做整机吊装模拟的时候能直接用来设置吊点位置，校核吊装过程中电机和周边结构的安全距离。
