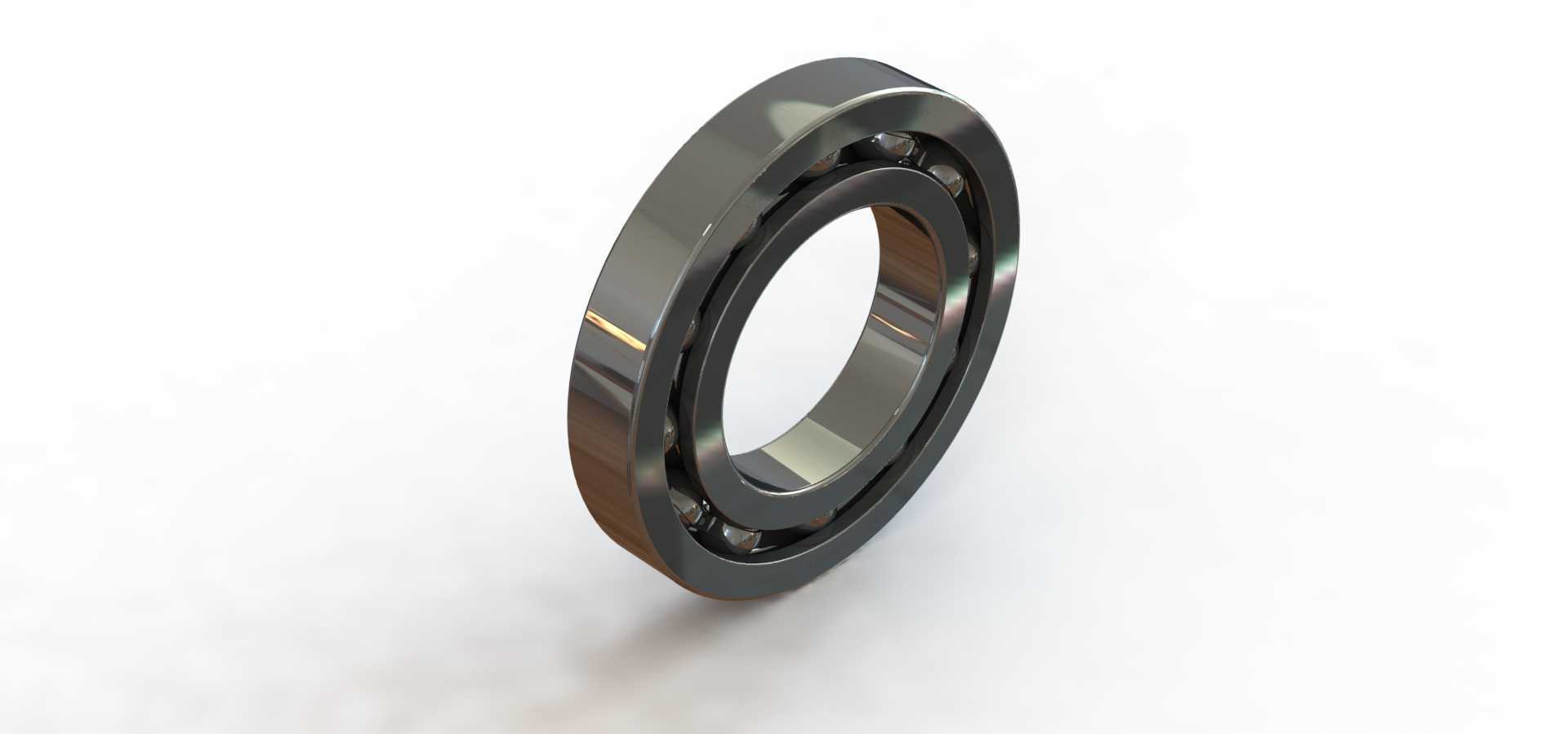

深沟球轴承6230三维结构设计

　　在各类旋转传动设备的支撑结构中，深沟球轴承是应用覆盖范围最广的一类滚动支撑元件，6230型号属于深沟球轴承系列里的大尺寸规格，常被布置在重载、中低速的旋转轴系中，承担径向载荷为主的支撑作用，同时可承受一定比例的双向轴向载荷，在冶金设备的输送辊道、矿山机械的破碎主轴、大型风机的叶轮支撑、减速机的低速轴端、起重设备的卷筒支撑等场景中都能见到该型号轴承的应用。这类轴承的核心功能是通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低轴系运转过程中的摩擦阻力与磨损速率，同时将旋转轴的径向与轴向跳动约束在设计允许的范围内，保证轴上搭载的齿轮、叶轮、辊筒等零件的运转同轴度，避免因轴系偏移引发的设备振动、零件干涉、密封失效等连锁故障。

　　从结构设计逻辑来看，6230深沟球轴承采用典型的双滚道分体结构，由内圈、外圈、钢球滚动体、保持架四个核心部分组成，内圈与旋转轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合固定在设备基座上，内外圈的滚道截面为与钢球曲率匹配的圆弧凹槽，滚道的曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，将多粒钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与碰撞，同时引导钢球在滚道内的运动轨迹，保证轴承高速运转时的稳定性。

　　在安装边界与尺寸匹配层面，该型号轴承的内圈内径适配直径150mm的轴段，外圈外径为270mm，轴承整体宽度为45mm，安装时需要在轴肩与轴承座孔处设计对应的定位台阶，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，同时也会影响后续轴承拆卸时的拉马作业空间；轴承座孔的挡肩高度同样需要匹配外圈的倒角尺寸，避免挡肩过高顶到保持架引发运转卡滞。在轴系设计时，需要考虑轴承的配合公差选择，当内圈随轴转动、外圈固定的常规工况下，内圈与轴的配合选用k6级过渡配合，外圈与座孔的配合选用H7级间隙配合，既保证内圈与轴之间无相对滑动产生磨损，又能让外圈在受热膨胀时有微小的轴向窜动空间，补偿轴系的热伸长量。

　　在实际选型应用中，该型号轴承的额定动载荷与额定静载荷参数需要匹配设备的实际受力工况，当设备存在冲击载荷时，需要适当降低轴承的额定载荷使用率，预留足够的安全系数，同时搭配对应的密封结构与润滑方案，在粉尘较多的矿山、冶金场景下，需要选用带双面防尘盖的变体型号，避免外界粉尘颗粒进入滚道加剧磨粒磨损；在高速运转的场景下，需要采用油脂润滑或者稀油润滑的方式，在滚道与钢球接触面形成连续的油膜，降低接触应力与摩擦温升，延长轴承的实际使用寿命。建模过程中需要严格还原滚道的曲率参数、钢球的直径与数量、保持架的兜孔间隙、内外圈的倒角与退刀槽结构，这些细节直接影响后续有限元受力分析的结果准确性，也能为后续的装配干涉检查、维护工装设计提供精准的三维数据支撑，避免因模型尺寸偏差导致的实际装配问题。
