罗达曼托SKF调心滚子轴承结构设计

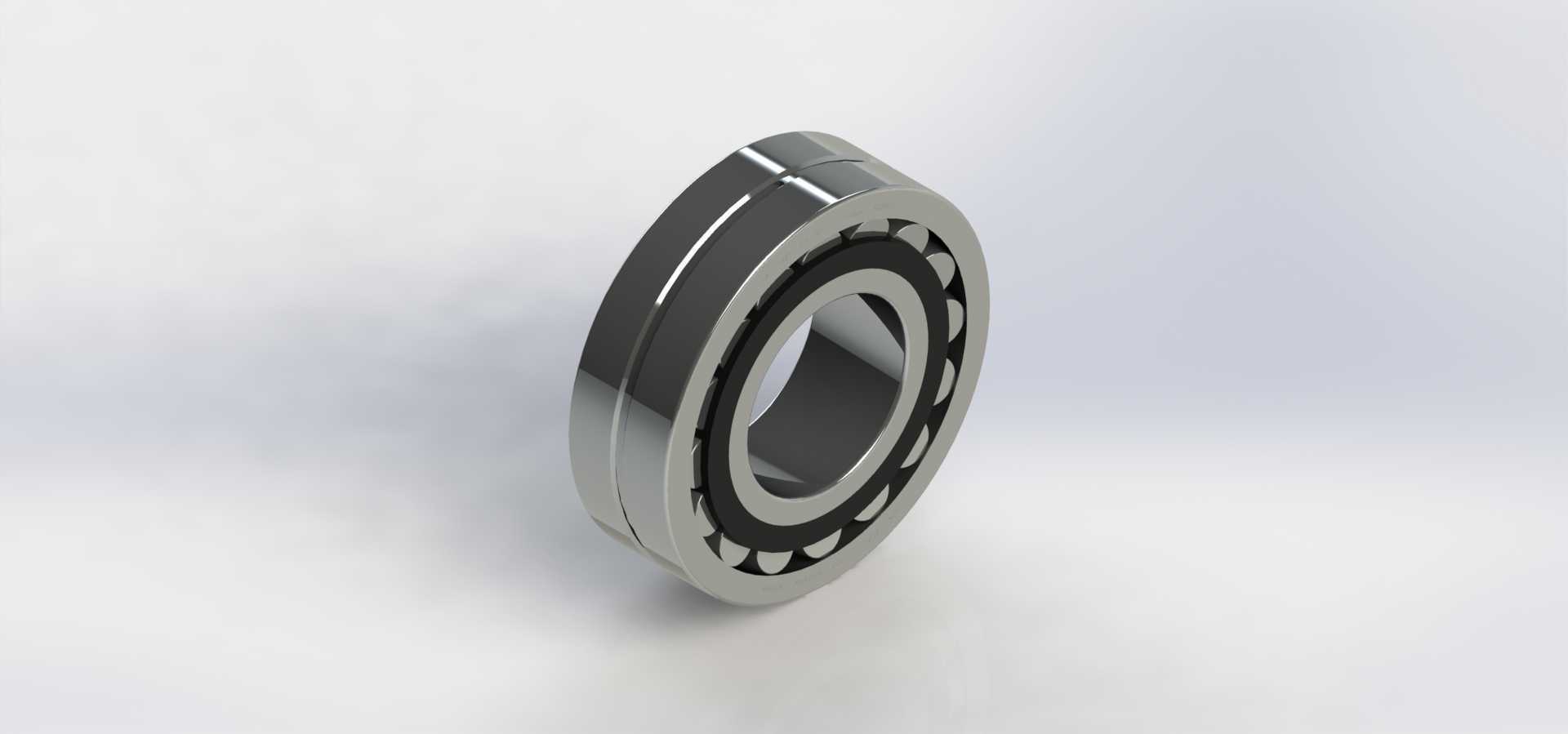

　　在矿山破碎、冶金轧钢、重型输送这类重载且轴系易出现挠曲变形的工况场景中，调心滚子轴承始终是支撑回转部件的核心选型，本次呈现的SKF 22356 CCK W33型轴承，正是针对大载荷、存在不对中误差的重载传动场景开发的滚动支撑部件。从实际设备适配角度看，这类轴承常被配置在颚式破碎机的偏心轴支撑位、带式输送机的主滚筒轴系、大型减速机的低速输出端，以及振动筛的激振器安装位，这类场景普遍存在轴系受载后挠曲、安装座孔存在同轴度误差、运行中伴随冲击载荷的特点，普通深沟球轴承或圆柱滚子轴承无法适应这类偏载与不对中工况，很容易出现滚道点蚀、保持架断裂的早期失效问题。

　　从结构功能特性来看，该型号轴承采用双列对称球面滚子设计，内圈带有锥度为1:12的锥孔，可直接匹配锥轴安装，也可通过紧定套适配光轴安装，安装时可通过调整内圈在锥面上的推进量精准控制轴承径向游隙，这一设计对于现场安装调试十分友好，尤其适合大型设备现场检修时的游隙校准，无需额外加工定制配合尺寸。外圈滚道为球面形，具备自动调心性能，当轴受载弯曲或者安装座孔存在角度偏差时，轴承可自动补偿角度误差，不会出现滚子边缘受载的卡滞问题，允许的轴与座孔最大不对中角度通常在1.5度到2度之间，完全覆盖重型设备安装与运行中产生的形位误差范围。W33结构标识代表轴承外圈带有环形润滑油槽与三个均布的润滑油孔，润滑脂或润滑油可通过油孔直接进入滚道接触区，相比无油槽结构的轴承，在低速重载工况下润滑脂的填充效率提升40%以上，可有效降低滚子与滚道之间的滑动摩擦，延长轴承的疲劳寿命。

　　从设计思路层面拆解，该轴承的滚子采用对称修形设计，滚子母线为对数曲线修形，可消除滚子两端的边缘应力集中，即使在冲击载荷作用下，滚子与滚道的接触应力也能均匀分布在整个接触面上，避免局部应力过大导致的滚道剥落。保持架采用机加工黄铜实体保持架，相比冲压钢板保持架，黄铜保持架的强度更高，抗振动冲击性能更好，可适应加速度较大的振动工况，比如振动筛设备运行时的径向加速度可达5g以上，冲压保持架很容易出现铆钉断裂、兜孔磨损的问题，而实体黄铜保持架可在这类工况下长期稳定运行。轴承的内部径向游隙组别选用C3组大游隙设计，可适应轴与座孔的过盈配合带来的游隙减小量，同时适应设备运行时的温升带来的热膨胀量，避免运行中出现游隙过小导致的抱轴问题。

　　从外形尺寸与安装边界来看，该型号轴承的内径为280mm，外径为580mm，装配宽度为175mm，安装时需注意锥孔的配合锥度，当采用紧定套安装时，紧定套的锁紧螺母拧紧力矩需符合对应规格的扭矩要求，推进量需控制在1.8mm到2.2mm之间，确保安装后径向游隙的剩余量符合运行要求。座孔的配合公差建议选用H7，轴颈的锥面配合面接触率需达到85%以上，避免配合面接触不均导致的内圈受力变形。轴承安装时的轴向定位需采用轴肩与端盖配合，轴肩的高度不应超过轴承内圈的倒角高度，避免拆卸时无法使用拉马卡住内圈端面，座孔的挡肩高度同样需低于外圈倒角高度，方便后期检修拆卸。润滑方面，在常温低速工况下可选用锂基脂润滑，注脂量需控制在轴承内部空腔容积的30%到50%，过量注脂会导致轴承运行时温升过高，加速润滑脂氧化失效；在高速或连续运行工况下，可采用稀油循环润滑，通过外圈的油槽油孔持续供给润滑油，带走运行产生的热量与磨屑。

　　在实际选型匹配时，需注意该轴承的额定动载荷与额定静载荷参数，确保计算出的额定寿命满足设备的大修周期要求，对于存在冲击载荷的工况，需引入1.5到3.0的载荷系数，避免选型时载荷计算偏小导致轴承早期失效。安装前需检查轴承的滚道与滚子表面是否存在锈蚀、磕碰伤，保持架是否存在变形，转动内圈检查是否存在卡滞点，确认无质量问题后再进行热装或锥面推进安装，热装时的加热温度需控制在100摄氏度到120摄氏度之间，严禁采用火焰直接加热轴承，避免轴承材料回火导致硬度下降。
