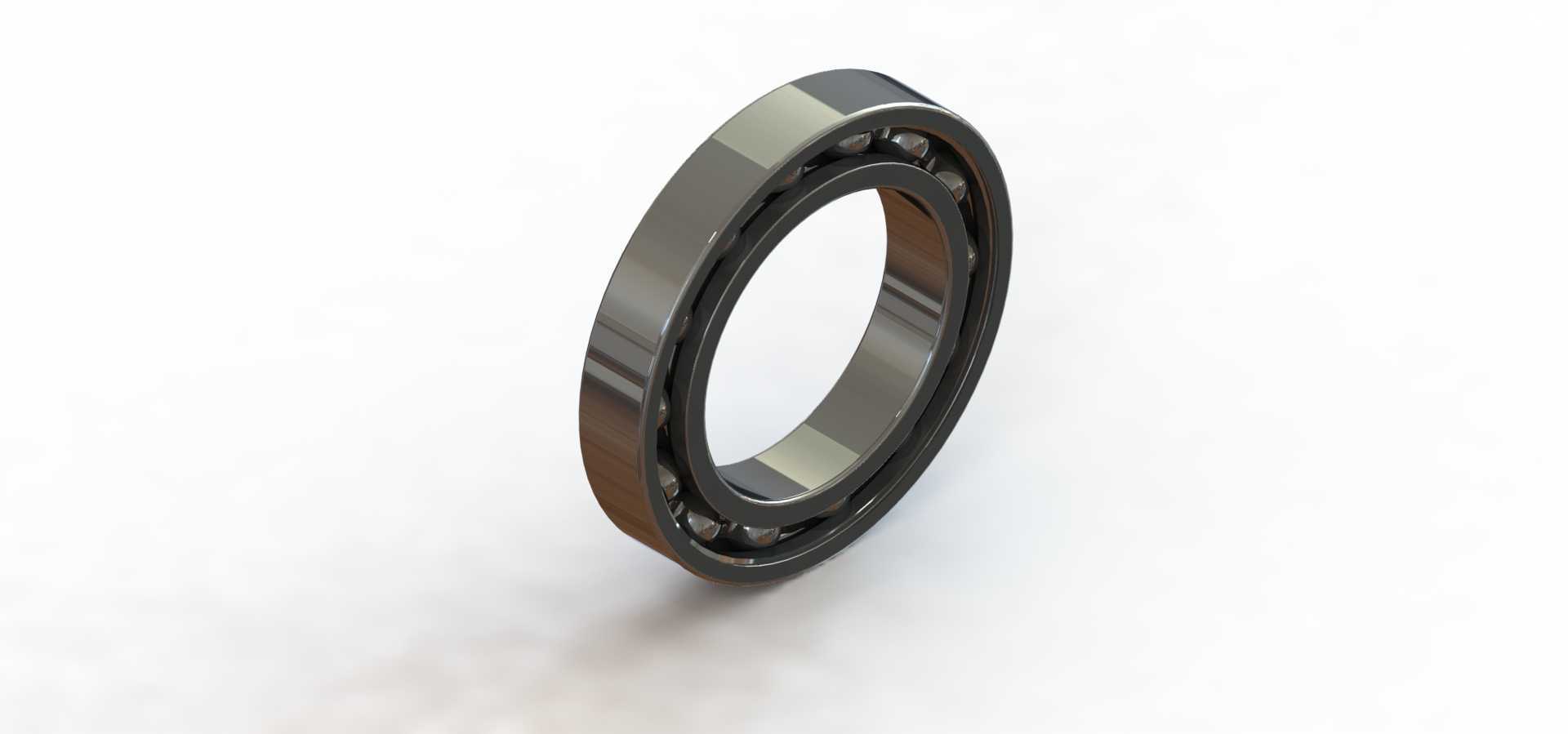

罗达曼托SKF6018深沟球轴承三维结构

　　在各类旋转传动设备的设计选型中，支撑旋转轴系、降低运动摩擦阻力是核心需求之一，6018型号深沟球轴承作为通用型滚动支撑部件，广泛覆盖从普通工业电机、输送辊道、中小型减速机到通用机床主轴箱、农用机械传动箱、轻工包装设备传动组的配套场景，是机械结构中应用覆盖面极广的标准支撑元件。该轴承的核心功能是为旋转轴提供径向承载能力，同时可承受一定程度的双向轴向载荷，在轴系运转过程中，通过内圈与轴的过盈配合随轴同步转动，外圈与设备轴承座孔过渡配合保持固定，滚动体在内外圈的滚道之间做滚动运动，将轴系运转的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损，同时维持轴系的旋转精度，限制轴与轴承座之间的轴向与径向窜动，

　　保证传动部件的啮合精度与运转稳定性。从设计逻辑来看，这类深沟球轴承的结构遵循标准件的通用设计规范，整体由内圈、外圈、一组钢质滚动体、冲压或实体保持架四个核心部分组成，内圈的内径尺寸为90mm，与对应直径的旋转轴颈配合，配合公差根据载荷特性、转速区间选择过盈或过渡配合等级；外圈外径尺寸为140mm，与设备壳体上的轴承安装座孔匹配，安装时需考虑座孔的同轴度公差，避免因安装偏斜导致滚动体受力不均、早期磨损。轴承的整体宽度为24mm，这个安装边界尺寸决定了轴承座的轴向预留空间，设计轴系时需要在轴承的两侧预留对应的密封件安装位置、轴向定位台阶或者锁紧螺母的操作空间，避免装配时出现干涉。滚道的曲率设计经过优化，

　　与滚动体的接触角在零载荷状态下接近零度，当承受径向载荷时接触角会小幅增大，保证滚动体与滚道的接触应力分布均匀，避免局部应力集中导致的点蚀失效。保持架的作用是将所有滚动体均匀分隔在滚道圆周上，避免运转过程中滚动体之间相互碰撞、摩擦，同时引导滚动体在非承载区正常运动，针对不同的转速与工况，保持架可选用冲压钢板、铜合金或者工程塑料材质，常规工况下冲压钢板保持架即可满足使用需求，高速工况则需要考虑实体铜保持架降低运转噪声与摩擦温升。在实际设备应用中，这类轴承的选型需要匹配轴系的载荷大小、转速范围、工作温度与润滑条件，常规脂润滑状态下的极限转速可满足大部分通用工业设备的运转需求，油润滑状态下可适配更高转速的传动场景。安装过程中需要注意，

　　不能直接通过敲击外圈来装配内圈与轴的配合，应当通过专用工具对内圈端面施加均匀压力将轴承压装到轴颈上，避免滚道受到冲击载荷导致压痕，影响后续运转精度与使用寿命。在三维建模过程中，需要准确还原内外圈的滚道曲率、滚动体的直径与数量、保持架的兜孔结构与装配间隙，保证模型在虚拟装配、运动仿真过程中能够真实模拟轴承的运转状态，为后续的轴系干涉检查、安装空间校核提供准确的数字依据，避免实际生产装配时出现尺寸不匹配、安装空间不足的问题。对于设备维护场景，准确的三维模型也可以帮助维修人员提前预判轴承的拆卸空间，规划拆卸工具的操作位置，减少设备停机维护的时间。这类标准轴承的三维建模不需要额外做非标结构的改动，严格遵循国标与行业标准的尺寸参数即可，保证模型的互换性，能够直接导入到不同的设备装配体中调用，提升结构设计的效率。
