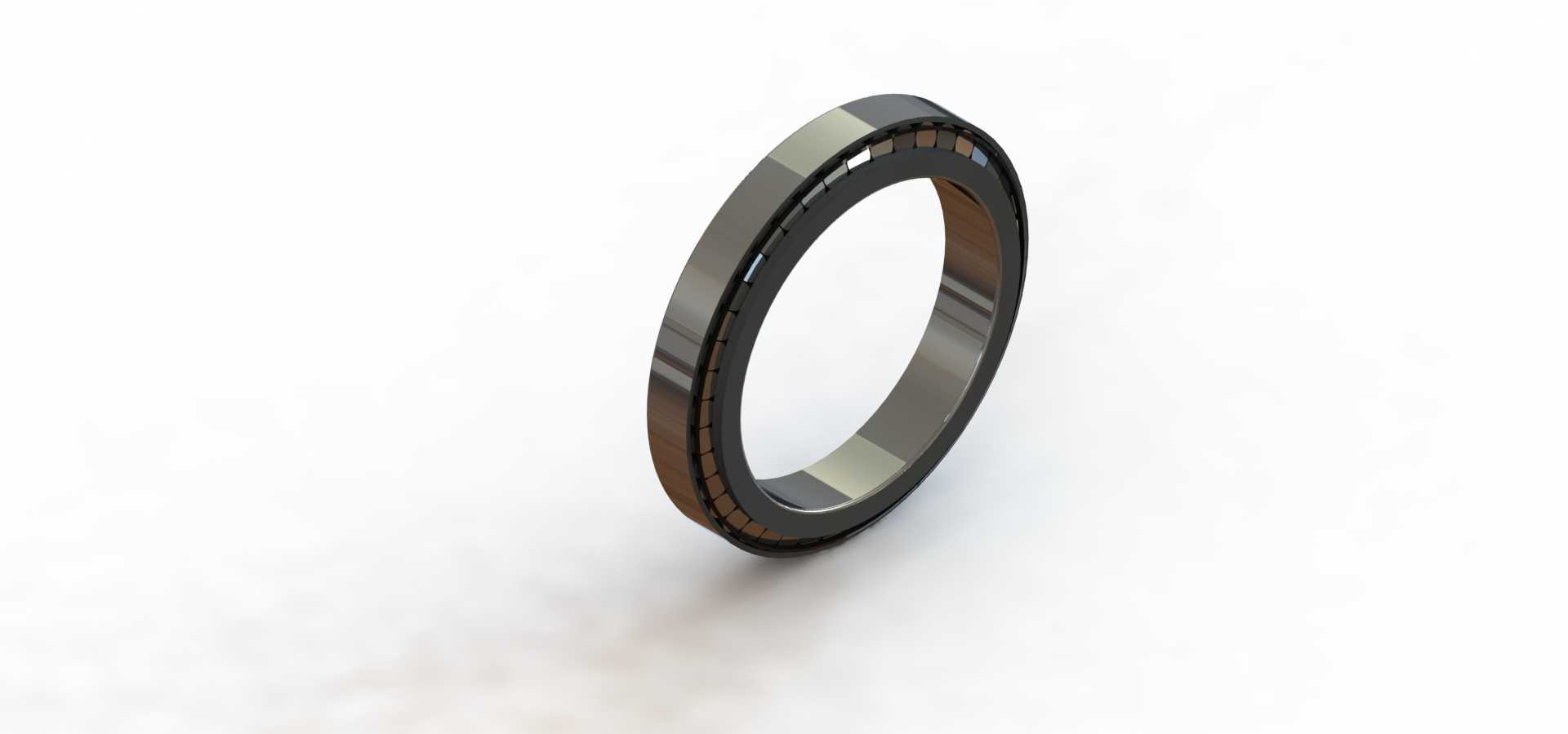

SKF32972圆锥滚子轴承三维结构

　　在重型矿山输送设备的重载托辊组、大型风电主轴的低速重载支撑端、冶金轧机的工作辊定位侧，这类圆锥滚子轴承是承担复合载荷的核心回转零件，32972属于大尺寸轻系列圆锥滚子轴承，其结构设计本身就针对径向载荷与单向轴向载荷同时存在的工况，和深沟球轴承仅能承受纯径向、小载荷轴向力的特性不同，圆锥滚子的滚动体与滚道呈线性接触，接触应力分布更均匀，在冲击载荷下的抗形变能力更强。从实际安装边界来看，该轴承的内圈带锥面滚道，与保持架、滚动体组成可分离的内组件，外圈为配套的外滚道环，安装时可通过调整内圈与外圈的轴向配合间隙，控制预紧量，这一特性在机床主轴、车辆差速器的装配中尤为关键，合适的预紧量既能消除回转间隙提升支撑刚度，

　　又能避免过盈量过大导致的运转温升过高、润滑脂失效加速。设计这类轴承的三维模型时，首先要还原滚动体的锥角参数，滚动体的锥面母线延长线必须与轴承轴线交于同一点，这是保证纯滚动、减少滑动摩擦的核心几何要求，若建模时锥角匹配出现偏差，实际运转中会出现滚动体端面与挡边的异常磨损，大幅缩短使用寿命。保持架采用的是窗式冲压钢结构，兜孔的弧度与滚动体外径完全贴合，既对滚动体起到均匀分隔的作用，避免滚动体之间直接接触产生摩擦损耗，又能在轴承运转时带动滚动体顺利进入承载区，防止出现卡滞。从外形尺寸的安装适配性来说，该轴承的外径、内径与宽度尺寸符合ISO标准尺寸系列，可直接适配对应规格的轴承座、轴颈配合面，轴颈的配合公差一般选取k6或者m6，

　　轴承座孔的配合选取H7，安装时需注意内圈与轴过盈配合、外圈与座孔间隙配合或过渡配合的装配逻辑，针对需要经常拆卸维护的工况，可配合紧定套或者退卸套使用，降低拆装难度。在实际设备运行中，这类轴承的润滑方式多采用脂润滑，低速重载场景下可选用极压锂基脂，注脂量需控制在轴承内部空腔的三分之一到二分之一，注脂过多会导致运转时搅拌阻力过大，引发异常温升。密封结构的搭配上，若应用在粉尘较大的矿山、建材输送场景，可在外圈两侧加装接触式橡胶密封圈，阻挡外界粉尘、水汽进入滚道，同时防止内部润滑脂泄漏；若应用在闭式齿轮箱内部的油润滑场景，则无需加装密封圈，直接利用齿轮箱内的润滑油进行飞溅润滑即可。从载荷承载特性来看，32972轴承的额定动载荷、

　　额定静载荷参数匹配大直径轴系的支撑需求，在承受恒定径向载荷的同时，可承受单方向的轴向载荷，若设备需要承受双向轴向载荷，可将两套同型号轴承背对背或者面对面配对安装，通过调整隔套厚度控制两个轴承的预紧量，实现双向轴向定位，这种配对安装方式在重型卡车的轮毂支撑、大型减速机的输入输出轴支撑中十分常见。建模过程中，滚道的粗糙度要求、滚动体的凸度设计也需要在模型的工艺标注中体现，滚动体带一定的对数凸度，可避免边缘应力集中，在重载偏载工况下，让接触应力沿滚动体母线分布更均匀，提升轴承的疲劳寿命。另外，轴承的倒角尺寸也需要严格按照标准建模，安装时倒角可起到导向作用，避免装配时刮伤轴颈或者座孔的配合面，同时也能减少热处理时的应力集中，防止套圈在淬火过程中出现开裂。
