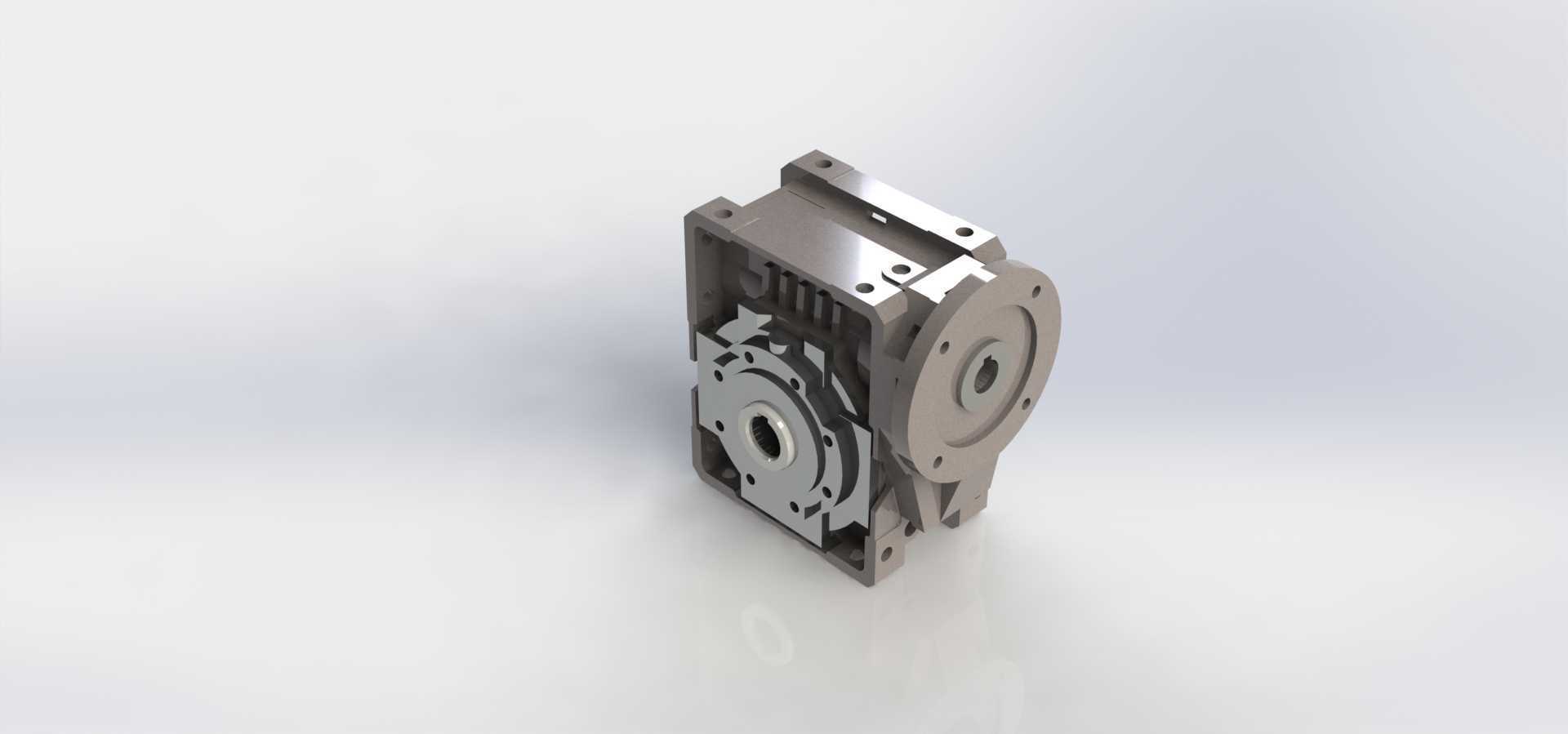

邦飞利W63系列蜗轮蜗杆减速装置

　　能够保证箱体在长期运行过程中不会出现渗油问题，箱体表面的加强筋布局并非随意设置，而是对应内部轴承座、传动副支撑点的受力位置做的刚度强化，在满负载运行时能够将箱体的形变量控制在0.02mm以内，避免因箱体变形导致齿轮啮合间隙偏移、传动效率下降、异常磨损等问题。输入端采用标准B14法兰安装接口，适配市面上绝大多数IEC标准的电机端盖尺寸，安装时无需额外制作转接法兰，输入轴孔采用公差带为H7的精加工孔，配合键槽传动能够保证动力输入的同轴度，减少高速运转时的径向跳动。输出端为带安装定位止口的法兰结构，止口公差同样采用H7精度，能够直接与工作机的输入端定位配合，输出轴的轴伸尺寸符合通用传动件的安装标准，可直接适配链轮、同步带轮、这款蜗轮蜗杆减速装置在轻工输送、食品包装、小型自动化生产线的驱动端应用十分普遍，作为原动机与工作机之间的动力匹配部件，核心作用是把伺服或普通异步电机输出的高转速低扭矩动力，转化为工作端需要的低转速大扭矩输出，同时改变动力传输的轴线方向，适配紧凑安装空间内的动力布局需求。从结构设计逻辑来看，该款减速装置采用单级蜗轮蜗杆传动副，蜗杆输入端与蜗轮输出端呈空间垂直交错布局，这种结构天生具备反向自锁特性，在垂直输送、倾角输送类工况下，能够避免负载端反向拖动原动机造成的溜车风险，省去了额外加装制动装置的成本与安装空间。箱体采用一体化压铸铝合金成型，相比传统铸铁箱体重量降低近四成，同时压铸工艺带来的致密材质特性，

　　联轴器等常用传动连接件，无需二次加工轴头。从安装边界来看，该款减速装置的整体外形轮廓方正，没有突出的冗余结构，在设备布局时可以采用卧式、立式、侧装等多种安装姿态，箱体上预留的多个安装螺纹孔位覆盖了不同安装姿态的固定需求，安装时需要注意输出轴的径向承载限制，该型号输出端的允许径向载荷在额定转速下不超过1200N，轴向载荷不超过600N，选型时如果工作端存在较大的径向力，比如直接驱动链轮、滚筒的工况，需要额外核算载荷是否在允许范围内，避免造成输出轴弯曲、轴承过早损坏。内部传动副的设计上，蜗杆采用硬质合金材质经渗碳淬火处理，齿面硬度达到HRC58-62，蜗轮采用锡青铜材质镶嵌在铸铁轮毂上，这种软硬齿面的配对方式，

　　既保证了蜗杆齿面的耐磨性能，又利用青铜材质的减摩特性降低传动过程中的摩擦损耗，额定工况下的传动效率能够达到75%以上，相比普通铸铁蜗轮的减速装置，运行温升更低，长期连续运行时箱体表面温度不会超过70℃，适配8小时连续运转的生产线工况。润滑方式采用脂润滑或者油浴润滑，根据安装姿态的不同选择对应的润滑方式，卧式安装时油位高度刚好浸没蜗轮齿圈的1/3位置，既保证充分润滑又不会因为油位过高造成搅油损失过大，立式安装时需要采用带油封的输出端结构，避免润滑油泄漏。在实际选型应用中，需要根据工作机的实际负载扭矩、运行转速、每日运行时长、负载冲击特性选择对应的减速比型号，该系列覆盖10到60的常用减速比区间，能够适配绝大多数小型设备的减速需求，

　　比如皮带输送机的驱动端，选择30左右的减速比搭配4极异步电机，就能将输出转速控制在45转左右，匹配普通轻型输送带的运行速度要求；在包装机械的送膜机构上，搭配伺服电机使用时，蜗轮蜗杆传动的反向间隙能够控制在15弧分以内，满足送膜位置的定位精度要求。建模过程中需要重点关注的尺寸包括输入端法兰的止口尺寸、安装孔分布圆直径、输出轴的轴径与键槽尺寸、箱体整体的安装孔位坐标，这些尺寸是后续做设备整体布局、安装干涉检查的核心依据，尤其是箱体与电机连接的空腔尺寸，需要预留足够的电机轴插入空间，避免安装时电机轴顶到蜗杆端部造成无法装配的问题。另外箱体上的透气塞、油标、放油螺塞的位置也需要在建模时准确还原，这些细节结构虽然不影响传动性能，但在后续做设备维护空间预留时是重要的参考依据，比如放油螺塞的位置需要预留足够的操作空间，方便后期更换润滑油时操作。
