工业级并联齿轮减速传动装置结构设计

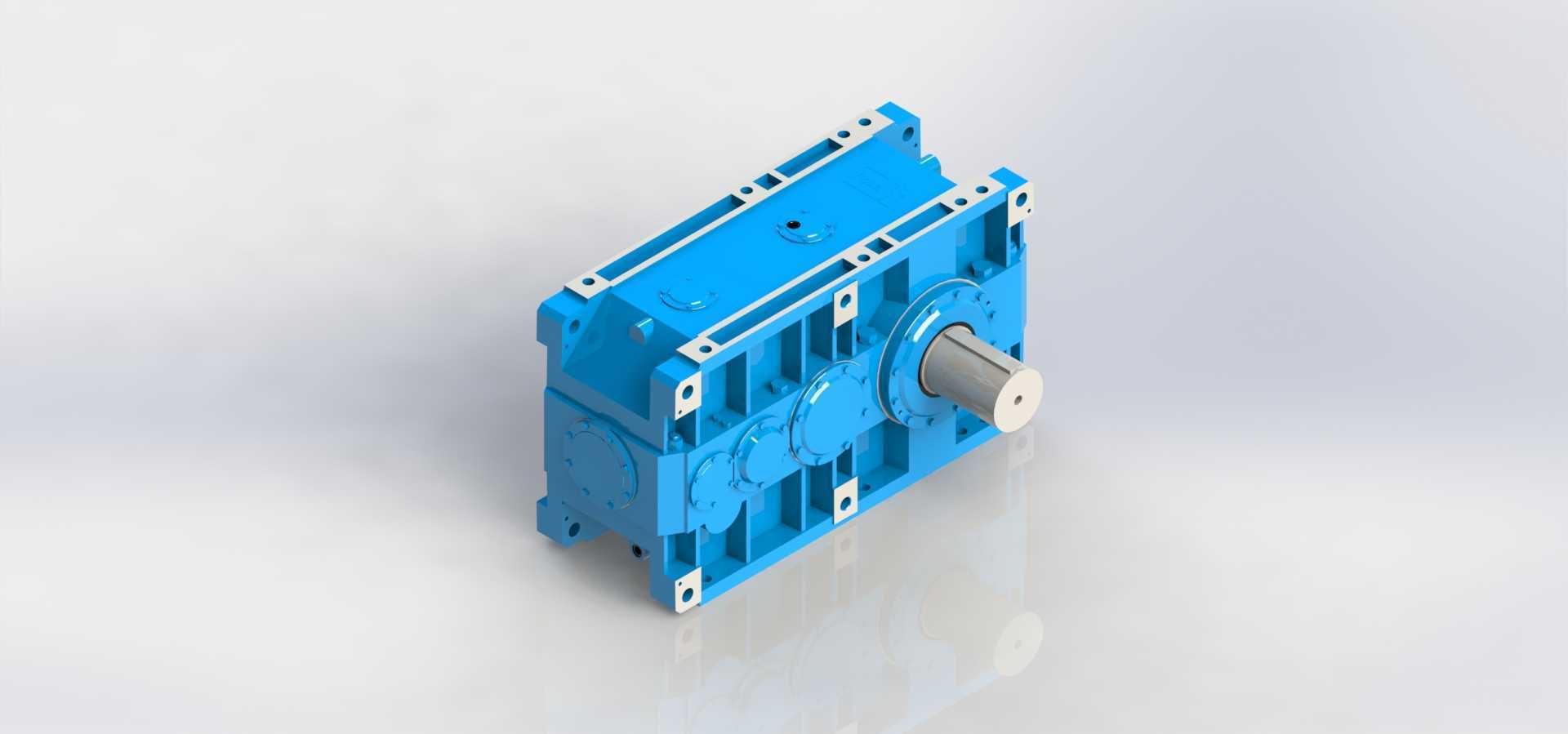

　　在冶金输送线、矿山破碎给料、大型物流分拣系统这类重载连续作业的工况场景里，传动单元的负载匹配度直接决定整条产线的运行稳定性，这款并联结构的减速装置，正是针对大扭矩、低转速输出需求开发的核心传动部件。不同于常规同轴或单级平行轴减速结构，这款产品采用多组齿轮副并联排布的传动架构，能在有限的安装空间内实现更大的传动比覆盖，同时将输入轴的高转速通过多级齿轮啮合逐级降速，把电机输出的小扭矩放大到适配负载端作业需求的数值，避免电机直接驱动重载负载时出现的堵转、过载烧损问题。

　　从实际应用的角度看，这类减速装置通常安装在驱动电机与作业执行机构之间，输入端通过联轴器与标准Y系列或伺服电机输出轴连接，输出端则可对接链轮、滚筒、联轴器等部件，为输送辊道、搅拌机构、提升绞盘等设备提供稳定的低转速大扭矩动力。在设计阶段，结构工程师首先要考量的是壳体的刚性承载能力，这款产品采用分体式铸铁壳体结构，上下壳体通过定位销与高强度螺栓锁紧，各轴承安装位预留了足够的壁厚，能承受齿轮啮合过程中产生的径向与轴向载荷，避免长期重载运行下出现壳体变形、齿轮啮合错位的问题。

　　传动结构的排布上，多组平行轴系通过高精度深沟球轴承与圆锥滚子轴承组合支撑，圆锥滚子轴承主要布置在输出轴与中间重载轴位置，用来抵消斜齿轮啮合产生的轴向分力，深沟球轴承则布置在高速输入轴端，兼顾高速运转下的低摩擦阻力与径向承载需求。齿轮副采用斜齿圆柱齿轮设计，相比直齿结构，斜齿啮合的重合度更高，传动过程中冲击更小、运行噪音更低，单齿承受的载荷也更小，能有效延长齿轮的使用寿命，齿轮参数经过修形优化，啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动精度不足、正反转冲击大，也不会因为侧隙过小出现运转卡滞、热膨胀抱死的问题。

　　安装边界的设计上，这款减速装置的壳体侧面预留了多组标准化安装脚，安装孔位按照通用工业减速设备的安装尺寸规范设计，可直接适配多数现有工业设备的安装基座，不需要额外加工过渡连接板，降低现场安装改造成本。输入轴与输出轴的轴伸尺寸、键槽规格都符合通用传动件的配合标准，可直接匹配市面上常规的联轴器、链轮、带轮等传动连接件，不需要单独定制非标连接件。壳体顶部预留了注油孔与透气塞，底部设置了放油螺塞，日常维护时可以方便地更换齿轮润滑油，透气塞则能平衡壳体内部与外部的气压差，避免长期运转油温升高后内部压力过大导致油封渗漏油。

　　在选型适配过程中，工程师需要重点核对设备的实际运行工况，包括负载端的额定扭矩、峰值扭矩、每日运行时长、启动频率、环境温度等参数，确保减速装置的额定输出扭矩留有足够的安全余量，通常静载安全系数不低于1.5，频繁正反转、冲击载荷较大的工况下安全系数需要提升到2以上。同时要核对输入转速与减速比的匹配关系，确保输出转速符合作业机构的运行速度要求，避免转速过高导致设备运行过快出现安全隐患，或是转速过低导致作业效率达不到设计要求。

　　轴端密封采用双唇口骨架油封结构，主密封唇口阻止润滑油泄漏，副唇口阻挡外部的粉尘、水汽进入壳体内部，在多粉尘、潮湿的恶劣工况下也能保持良好的密封效果，减少润滑油泄漏与杂质进入导致的齿轮、轴承异常磨损问题。壳体外部设置了多道加强筋，既提升了壳体的整体刚性，也增大了壳体的散热面积，长期连续运转时齿轮啮合产生的热量可以通过壳体与加强筋快速散发到空气中，控制壳体内润滑油的工作温度在合理区间，避免油温过高导致润滑油黏度下降、润滑失效，延长齿轮与轴承的更换周期。

　　这类并联结构的减速装置相比传统单级减速结构，在同等输出扭矩的前提下体积更小、重量更轻，能有效节省设备的安装空间，降低设备整体的重量负载，尤其适合对安装空间有严格限制的成套设备集成场景。在装配过程中，各轴系的轴向窜动量需要严格控制在设计公差范围内，齿轮啮合的接触斑点需要沿齿高、齿长方向达到规定比例，确保齿轮副受力均匀，避免局部应力集中导致的断齿、点蚀等失效问题。轴承安装时采用热装工艺，避免敲击安装导致轴承滚道损伤，装配完成后需要进行空载试运转，检查运转过程中是否有异常噪音、振动、渗漏油问题，确认各项指标符合设计要求后才可投入负载运行。
