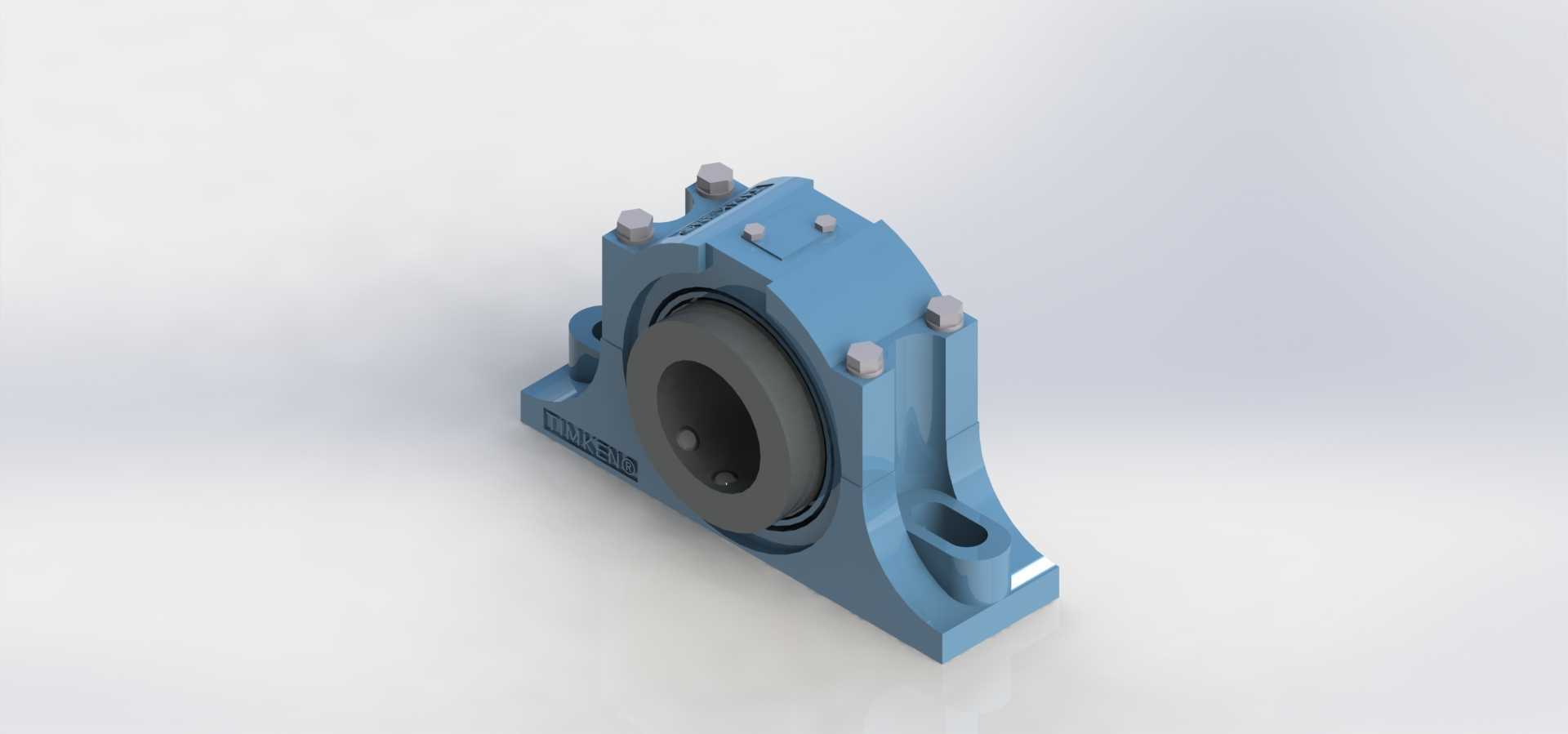

铁姆肯索波特65毫米剖分式轴承座结构

　　在带式输送机、矿山破碎线、大型风机传动轴系这类长跨距传动场景中，整环式轴承座的装配维护痛点一直存在——当轴上已经预装了联轴器、滚筒轮毂等大尺寸零件时，整环座需要沿轴端长距离穿装，不仅拆装效率低，还容易在穿装过程中刮伤轴颈表面，剖分式轴承座正是为解决这类工程问题诞生的支撑部件。这款65毫米规格的剖分式轴承座，适配轴径65mm的调心滚子轴承，上下座体通过螺栓组锁紧形成完整的轴承容纳腔，底座采用一体式铸造成型的带安装脚结构，安装脚预留的螺栓孔可直接固定在设备机架的安装面上，无需额外加工转接板。从结构设计逻辑来看，这款轴承座的上下座体结合面做了精准的止口定位，避免螺栓锁紧过程中出现座体错位，保证轴承内孔的圆度公差，

　　防止轴承外圈受附加挤压应力提前失效；座体侧面预留的油嘴安装位，可直通轴承滚道区域，方便运行过程中定期补充润滑脂，无需拆解座体即可完成维护作业。实际选型过程中，首先要确认适配轴承的外径与宽度尺寸，保证座体的轴承腔深度、内径与轴承外圈过盈量符合安装要求，其次要核对安装脚的孔位中心距、螺栓孔直径，与现场机架的预埋螺栓位置匹配，避免出现安装干涉；同时要注意座体的中心高尺寸，也就是轴承孔中心到安装底面的垂直距离，这个参数直接决定了传动轴系的中心高度，一旦偏差过大，会导致轴系出现附加弯矩，加剧轴承和轴的磨损。在重载传动场景下，这类剖分式轴承座的上座体设置了多组锁紧螺栓，沿轴承外圈周向均匀分布，保证锁紧力均匀作用在轴承外圈上，避免局部应力集中；

　　座体端部的密封槽可配套安装毡圈或唇形密封圈，阻挡外界粉尘、水汽进入轴承腔，同时防止内部润滑脂泄漏，适配多粉尘、潮湿的工业现场环境。不同于轻载场合的冲压轴承座，这款铸造型剖分座的壁厚经过载荷校核，能够承受径向载荷为主、附带少量轴向载荷的工况，在输送机滚筒支撑、破碎机传动轴支撑、大型水泵轴系支撑场景中，这类结构的轴承座可大幅缩短设备停机维护时间，更换轴承时只需松开上盖螺栓即可取出轴承，无需拆卸轴端的其他传动部件，对于连续生产要求高的产线来说，能有效降低维护工时，减少停机带来的产能损失。设计建模过程中，需要重点保证上下座体结合面的平面度公差，止口的配合间隙控制在合理范围，避免装配后轴承孔出现错边；安装脚的底面要保证平面度，

　　防止锁紧螺栓后底座出现变形，导致轴承孔轴线偏斜；螺栓孔的位置度公差也要严格控制，保证现场安装时能够顺利穿入固定螺栓，无需强行铰孔修正。从安装边界来看，这款轴承座的轴向总宽度、径向最大外轮廓尺寸，需要和周边的传动部件、机架护罩保留足够的安全间隙，避免运行过程中出现碰撞摩擦；座体的排油孔位置要朝向下方，方便废弃润滑脂排出，防止旧脂在腔内堆积结块影响润滑效果。
