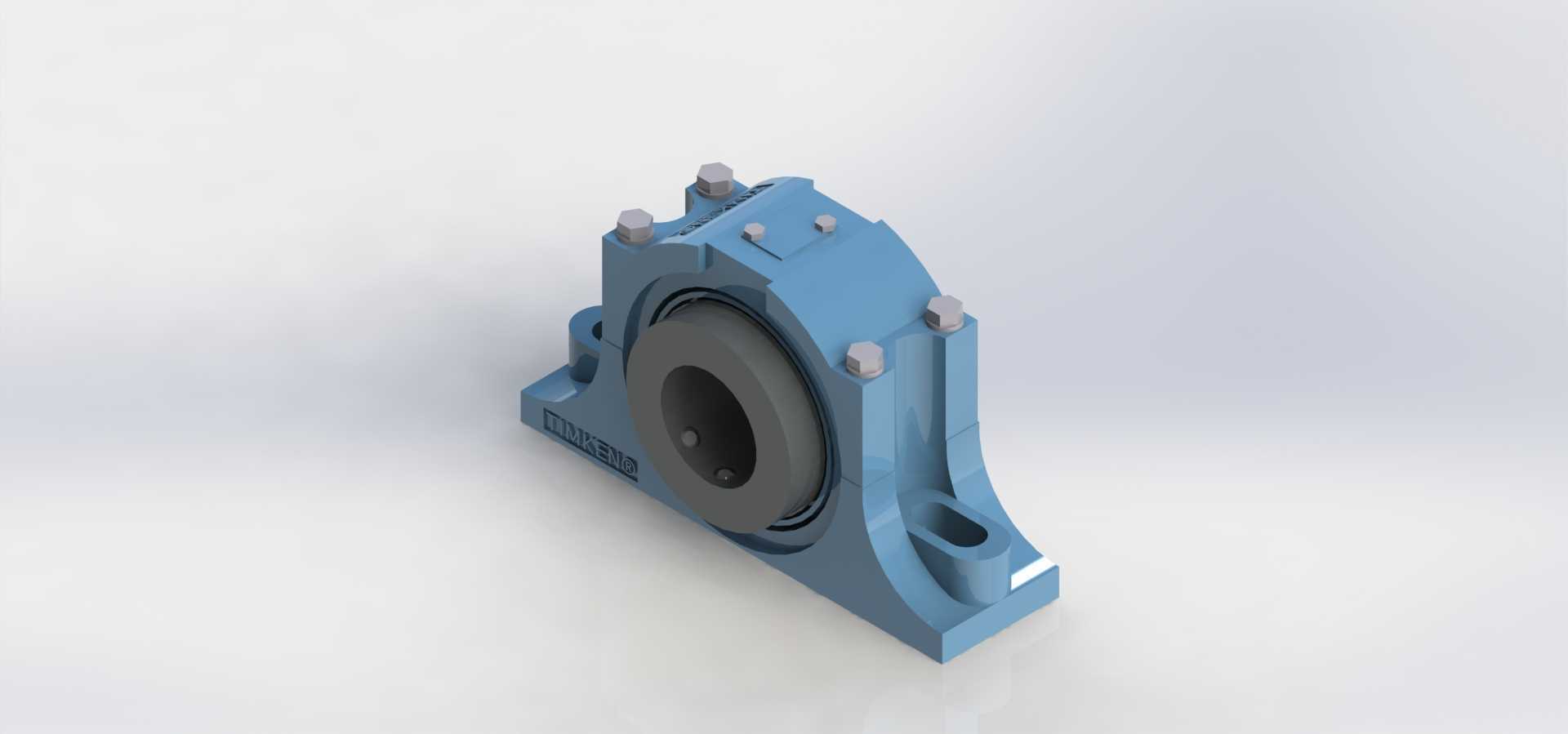

铁姆肯索波特60毫米剖分式轴承座结构

　　做了十几年传动结构设计，碰到重载、低速且后期维护空间受限的工况，第一反应都会优先考虑剖分式轴承座，这次拆解建模的这款60毫米孔径的索波特系列轴承座，就是这类场景里非常典型的选型对象。先从实际应用场景说，这类轴承座最常出现在矿山输送线的托辊支撑端、冶金设备的长轴中间支撑位、港口散料装卸设备的传动轴支点，还有大型风机的主轴支撑段——这些场景有个共性：轴系长度大，整体式轴承座要穿轴安装的话，要么得把整根轴抬起来拆装，要么得预留极大的轴向操作空间，后期换轴承的时候得拆半条线，停机成本高到离谱，剖分式结构刚好解决这个痛点，只要把上盖螺栓松掉就能直接更换内部轴承，不用挪动轴端的联轴器、链轮或者带轮，维护效率能提好几倍。再看实际用途，

　　它的核心作用就是给内置的调心滚子轴承提供刚性支撑，同时承受轴系运转过程中的径向载荷，还有少量的轴向窜动载荷，座体本身的储油腔还能存住润滑脂，给轴承提供持续的润滑环境，两侧的密封槽位可以装毡圈或者双唇密封圈，挡住外界的粉尘、水汽进入轴承内部，毕竟刚才说的那些应用场景，大多是多尘、潮湿甚至有腐蚀性介质的环境，密封结构的可靠性直接决定了轴承的使用寿命。说到功能特性，这款轴承座的设计细节很见功底：底座的两个安装脚是带沉孔的长圆孔，不是圆孔，安装的时候可以微调轴向位置，抵消轴系加工或者安装时候的累计误差，不用硬撬轴或者座体找正；上盖和底座的结合面做了止口定位，不是平面对接，合盖的时候能自动对中，不会出现上下座错位卡轴承的情况；

　　四个连接上盖和底座的螺栓是高强度内六角或者外六角螺栓，预紧之后能保证结合面紧密贴合，承受重载冲击的时候不会出现开合缝隙；座体侧面预留了油嘴安装孔，可以直接接黄油枪定期补脂，不用拆盖就能做日常维护。再聊设计思路，这类剖分式轴承座的设计核心是刚度优先，其次是安装维护便利性，最后是密封可靠性。建模的时候能看出来，座体的壁厚不是均匀的，轴承安装孔周围的壁厚做了加厚，螺栓凸台位置也做了加强筋延伸到底座安装面，就是为了在承受最大径向载荷的时候，座体的变形量控制在轴承允许的调心范围之内，不会因为座体变形把轴承卡死；轴承腔的内径比轴承外径大了零点几毫米的间隙，一方面是给轴承外圈留微量的游动空间，补偿轴的热伸长，另一方面也能存住足够的润滑脂，

　　避免轴承干磨；底座的安装面做了铣平处理，粗糙度要求不高但平面度有要求，保证安装之后座体不会倾斜，轴的同轴度能满足要求。最后说外形尺寸和安装边界，这款轴承座适配的轴径是60毫米，对应的轴承外径大概在110毫米左右，座体总高度从安装底面到轴承孔中心的中心高是固定值，选型的时候只要核对中心高、安装孔的跨距、轴径这三个参数，基本就能匹配替换；两个安装脚的螺栓孔中心距是固定尺寸，安装的时候预埋的地脚螺栓或者设备上的安装螺孔要对应这个跨距，螺栓规格选M16或者M20的高强度螺栓就行；上盖顶部到安装底面的总高度要提前核对安装空间，避免和上方的防护罩或者其他结构件干涉；轴承座的轴向总宽度也要和轴上的定位套、密封件尺寸匹配，保证轴承装进去之后不会有轴向窜动的间隙，也不会被压得太紧出现预紧过载。实际建模的时候要注意，上下座的止口配合公差选过渡配合就行，不能选过盈配合，不然拆装的时候会非常费劲，螺栓孔的位置度要控制好，不然合盖的时候螺栓穿不进去；密封槽的尺寸要和选的密封圈规格匹配，槽宽比密封圈厚度大1毫米左右，槽深比密封圈的截面直径小0.5毫米，这样装上去之后密封圈有一定的压缩量，能起到密封效果又不会磨轴太厉害。
