垂直式快速压紧卡箍夹具结构

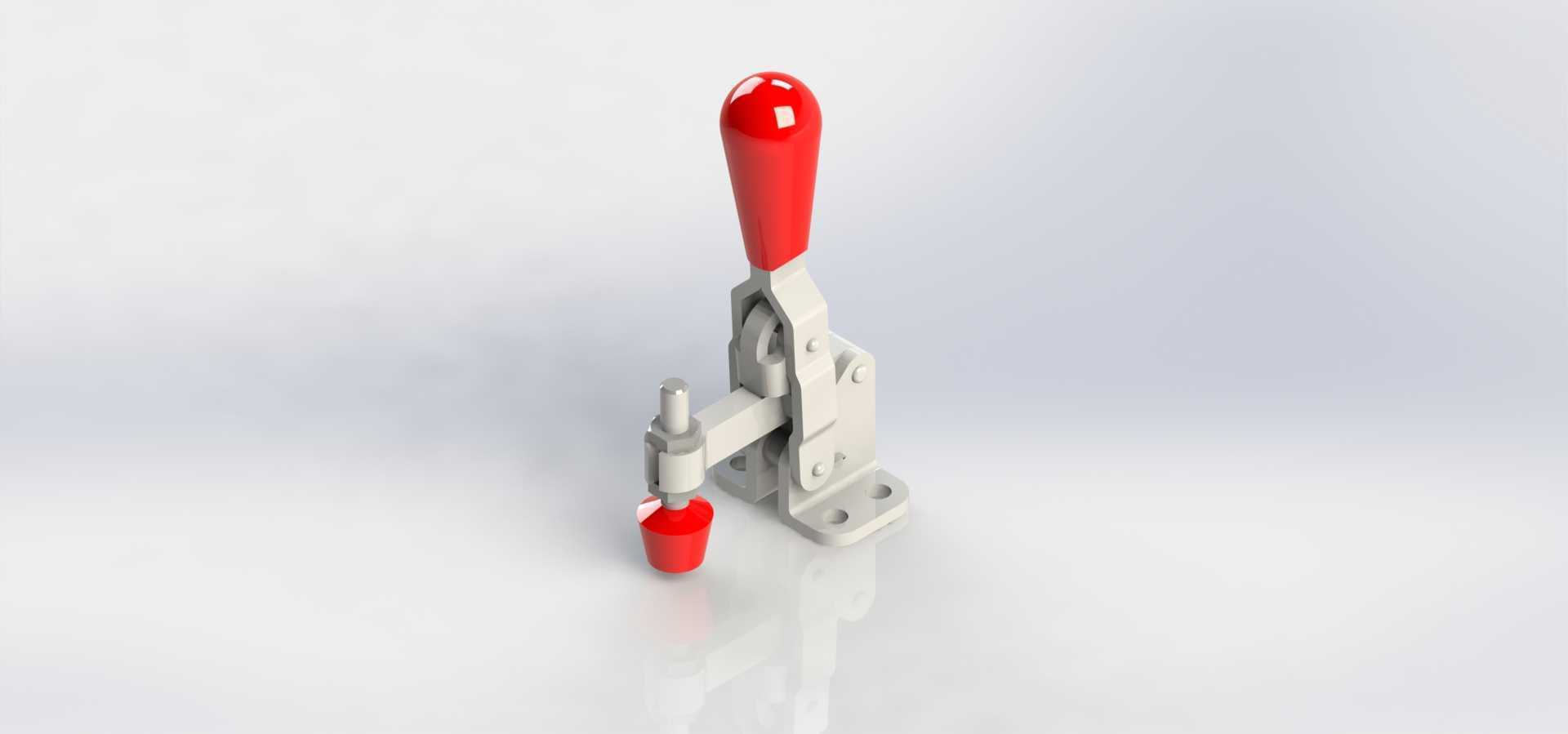

　　在非标工装设计、小型装配工位以及工装夹具改造场景里，这类垂直手柄式快速卡箍压紧件的出镜率一直不低，很多做治具设计的工程师在做方案选型时，最先考虑的就是这类压紧件的安装边界与压紧行程是否适配工位需求。从结构组成来看，这套压紧机构分为操作手柄、连杆传动副、压头组件、安装底座四个核心部分，红色的绝缘操作手柄套在金属杠杆臂顶端，既可以增大操作时的摩擦力，避免手上沾有切削液或油污时出现打滑，也能在频繁操作时减少金属手柄对手部的硌压，适配工位上长时间重复的压紧、松开操作。

　　从实际功能逻辑上，这套机构采用的是肘节死点锁紧原理，当手柄扳动到垂直锁紧位置时，内部的连杆传动结构会越过力学死点，此时即便压头受到被压紧工件向上的反作用力，机构也不会自行松脱，不需要额外增加锁止结构就能保持稳定的压紧状态，这也是这类快速夹钳被广泛应用的核心原因——相比传统的螺栓压紧、凸轮压紧结构，它的操作行程更短，单次压紧与松开的动作只需要扳动手柄完成90度左右的转动，单步操作耗时不到一秒，能大幅提升批量装配、工件定位环节的作业效率。

　　在安装边界设计上，底座采用带两个安装孔的平板式结构，安装孔的间距经过标准化设计，既可以直接通过螺栓固定在工装台的T型槽上，也可以适配定制治具的安装板孔位，不需要对底座做二次加工就能完成装配。压头部分采用可调式螺杆结构，螺杆顶端带有红色的橡胶压头，一方面可以通过旋转螺杆调整压头的伸出长度，适配不同厚度的被压紧工件，调整范围可以覆盖常见工装场景里0到30毫米的高度差需求；另一方面橡胶压头可以避免金属压头直接接触工件表面，防止在铝件、塑料件等软质工件表面留下压痕，也能在压紧时提供一定的缓冲量，抵消工件本身的厚度公差带来的压紧力波动。

　　从应用场景延伸来看，这类压紧卡箍不仅可以用在装配工位的工件定位上，在小型焊接工装、木质工件加工固定、电子元件组装治具、检测工位的工件夹持场景里都能适配，它的压紧力输出稳定，垂直方向的压紧力可以根据型号不同覆盖几十牛到上千牛的区间，针对不同的负载需求只需要选择对应规格的型号即可，不需要重新设计传动结构。在三维建模过程中，这套结构的连杆配合间隙是设计重点，既要保证手柄扳动时的顺畅度，没有卡滞感，也要避免间隙过大导致锁紧状态下出现旷量，影响工件的定位精度；安装底座的平面度也有明确要求，固定后底座不能出现翘曲，否则会导致压头的压紧方向出现偏移，长期使用后会加剧连杆铰接处的磨损，缩短机构的使用寿命。

　　在实际选型搭配时，工程师需要提前核算被压紧工件所需的最小压紧力，再对应选择夹钳的规格，避免选型过小导致压紧力不足，工件在加工或装配过程中出现移位，也不需要盲目选择大规格型号造成成本浪费与安装空间的占用。压头的橡胶垫属于易损件，在长期使用出现磨损、老化后可以单独更换，不需要更换整个夹钳主体，这也降低了工位的后期维护成本。铰接位置的销轴采用铆接固定，日常使用中不需要额外加注润滑油也能保持长期的动作顺畅，适配车间内多粉尘、少量切削液飞溅的工作环境，不会因为粉尘进入铰接缝隙就出现动作卡滞的问题。
