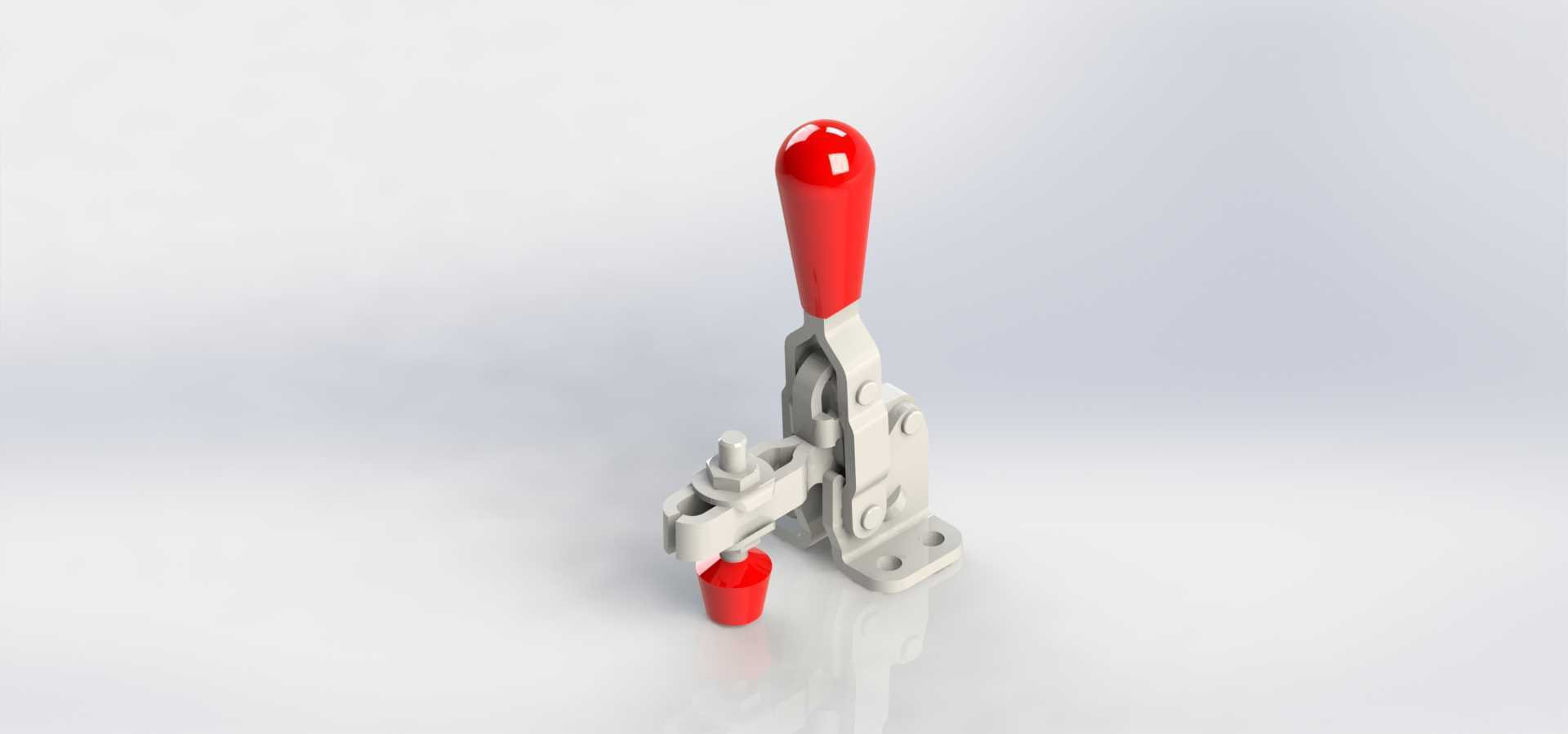

垂直式快速夹钳工装夹具结构

　　在工装夹具的选型与设计环节里，垂直式快速夹钳是小批量多工序加工、装配工位里出镜率极高的压紧元件，这款夹钳的结构完全围绕快速开合、稳定压紧的核心需求设计，没有多余的冗余结构。从实际应用场景来看，这类夹钳常被布置在焊接工装的定位基准旁，用来压紧薄钢板的搭边位置，避免焊接热变形导致工件移位；也会出现在木质家具的组装工位，配合定位挡块固定板材侧边，方便工人打钉或涂胶；甚至在小型电子产品的外壳组装治具里，也能看到同结构的微型版本，用来压住PCB板边缘，防止插件过程中板件翘曲。

　　从功能特性上拆解，这款夹钳利用肘节机构的死点锁止原理实现压紧，当操作手柄扳动到垂直于安装底座的位置时，内部的连杆机构刚好越过死点，此时即便压紧端受到工件的反向弹力，机构也不会自行松脱，只有主动扳动手柄才能解锁，这一特性完全适配需要持续保持压紧力的加工场景，不需要额外增加锁止结构。压紧端的压头采用了橡胶包覆设计，接触工件时不会在金属或木质工件表面留下压痕，压头与压杆之间采用螺纹连接，可以根据工件的实际厚度旋转调节压头的伸出长度，适配不同高度差的工件装夹需求，调节范围覆盖常见的薄板到中等厚度型材的装夹高度。

　　设计思路上，这款夹钳的底座采用了带两个安装孔的法兰式结构，安装孔的孔位间距符合行业通用的安装尺寸标准，可以直接通过螺栓固定在工装平板、铝型材框架或者专用治具板上，不需要额外加工转接板。操作手柄采用红色的绝缘防滑材质包覆，一方面在车间多油污的环境下能增加手部摩擦力，避免扳动时打滑，另一方面醒目的红色也能让操作人员快速识别夹钳的开合状态，防止误操作。整个夹钳的受力部件均采用冲压钢板成型，关键铰接位置采用销轴铆接，转动间隙控制在极小范围内，长期反复开合也不会出现明显的旷量，保证压紧位置的重复精度。

　　从安装边界来看，夹钳在完全打开状态下，压头会抬升到足够的高度，留出足够的工件取放空间，不会在上下料时和工件发生干涉；锁止状态下，整体高度处于较低的区间，不会和上方的加工刀具、焊接枪头或者组装工具产生空间冲突。铰接点的位置设计经过力学优化，操作人员只需要施加很小的扳动力，就能在压头端产生足够大的压紧力，降低长时间操作的劳动强度。底座的安装面经过铣平处理，和安装基板贴合后不会出现翘曲，保证夹钳安装后的垂直度，避免压紧力出现侧向分力导致工件移位。压杆的导向结构限制了压头的转动自由度，调节压头高度时不会出现压头偏摆，保证压头和工件表面始终保持面接触，压紧力分布均匀，不会出现局部压应力过大损伤工件的情况。在实际的工装设计中，这类夹钳通常会和定位销、挡块配合使用，组成完整的工件定位压紧系统，不需要复杂的气动或液压回路，纯机械结构的可靠性极高，几乎不需要日常维护，适合在没有气源电源的简易工位上使用，也能在多粉尘、多切削液的恶劣加工环境下长期稳定工作，不会因为环境介质侵入出现机构卡滞的问题。
