户外立式金属电气防护柜体结构

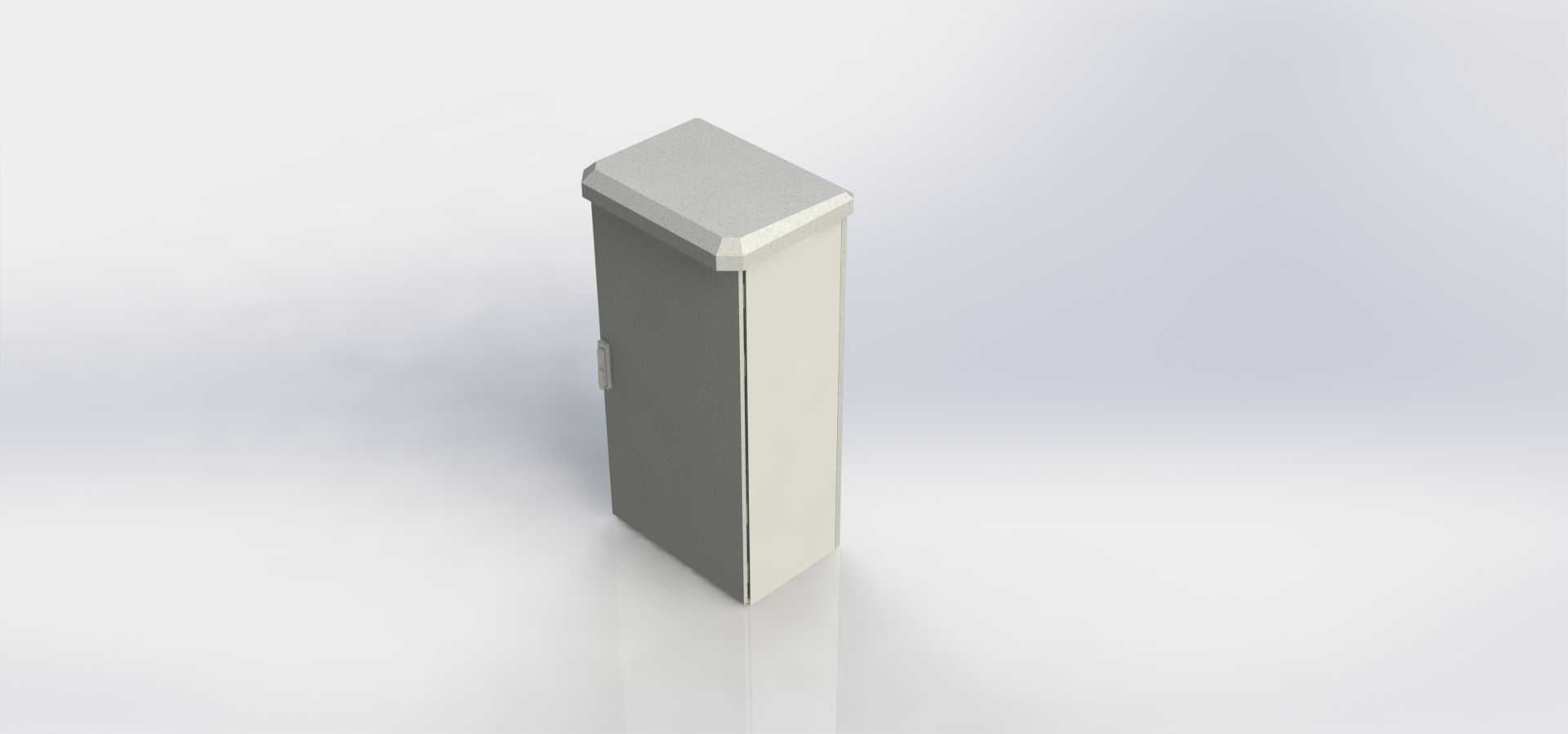

　　这款1200x600x400规格的金属柜体，是面向户外工业场景打造的电气承载防护结构，日常多用于厂区户外动力回路配电、户外通讯中继设备承载、露天工况下的工控模块安装防护等场景，能在无遮蔽的室外环境下为内部电气元件提供可靠的物理防护与安装支撑。从实际工程落地的角度看，这类柜体的设计首先要匹配户外安装的边界条件，1200mm的高度刚好适配运维人员站立操作的视线与操作高度，无需过度弯腰或抬手即可完成柜门开合、内部元件调试等操作；600mm的宽度预留了充足的内部横向安装空间，可同时排布导轨式断路器、接线端子排、小型PLC模块等常规电控元件，两侧预留的走线槽位也能满足强弱电分离布线的规范要求；400mm的深度则平衡了安装空间需求与占地尺寸，既不会因为深度过浅导致元件接线、散热空间不足，也不会因为柜体过深占用过多户外通道或安装平台的面积，不管是落地式混凝土基础安装，还是依托墙面壁挂、支架侧装都能适配。

　　在结构设计思路上，这款柜体采用了一体化折弯成型的钣金主体结构，侧板、背板与顶板的衔接处采用满焊后打磨平整的工艺，避免拼接缝隙带来的渗水隐患；顶部做了带斜度的外伸檐边设计，降雨时雨水会顺着檐边直接滑落至柜体外侧，不会顺着顶板接缝渗入柜体内部，这一细节是户外柜体区别于户内机柜的核心设计点，很多初次做户外柜体设计的工程师容易忽略顶板檐边的外伸量与斜度，导致雨季出现渗水烧损内部元件的问题。柜门与柜体主体的衔接采用隐藏式铰链结构，外侧无突出的铰链安装位，既减少了户外积灰、积水对铰链转动结构的侵蚀，也能避免无关人员随意撬动铰链破坏柜体；柜门内侧预留了密封胶条的安装槽位，装配时嵌入发泡橡胶密封胶条，柜门闭合后胶条被均匀压缩，能达到IP54左右的防护等级，可有效阻挡户外扬尘、喷淋雨水进入柜体内部。

　　从功能特性来看，柜体内部预留了可调节的安装梁结构，安装梁上打有等间距的模数化安装孔，运维人员可根据内部元件的实际尺寸灵活调整安装层板或导轨的固定高度，不用在现场重新钻孔加工，大幅提升现场装配的效率；柜体底部预留了多组格兰头安装孔位，可根据进出线电缆的数量、线径选配对应规格的电缆防水接头，满足不同布线场景的密封需求；柜体侧部预留了接地螺栓的安装位，安装时可直接将柜体接地端与厂区接地网可靠连接，避免柜体因内部元件漏电产生外壳带电的安全隐患。

　　在实际选型应用中，这类柜体常被用在厂区户外的生产设备旁作为现场动力配电柜，承载设备的主回路开关、就地操作按钮与信号指示灯，相比安装在远端的中控室配电柜，就近安装的柜体可大幅缩短动力电缆的敷设长度，减少线路压降带来的能耗损失，也方便现场运维人员在设备旁直接完成断电、送电操作，提升故障排查与设备维护的效率；在通讯基站建设场景中，这类柜体也可作为户外传输设备的承载机箱，内部安装光端机、交换机、电源模块等设备，密封式的结构能适应野外露天的复杂工况，减少风沙、雨雪对通讯设备的影响；在市政工程的户外照明、交通信号灯控制场景中，这类柜体同样是常用的防护结构，可承载时控开关、交流接触器、漏电保护装置等元件，长期在户外环境下稳定运行。

　　建模过程中需要重点关注钣金折弯的工艺余量，不同厚度的冷轧钢板折弯时的R角与折弯扣除值存在差异，若未按实际加工工艺预留余量，生产出的柜体容易出现拼接缝隙过大、柜门闭合错位的问题；同时要注意密封胶条安装槽的尺寸公差，槽宽与槽深需匹配选定胶条的压缩量，过松会导致胶条脱落，过紧则会导致柜门无法完全闭合，影响防护效果。柜体表面采用户外型粉末静电喷涂工艺，涂层厚度控制在60-80μm，具备良好的耐紫外线、耐盐雾性能，可在日晒雨淋的户外环境下长期使用不出现涂层脱落、锈蚀的问题，相比普通油漆涂层的柜体使用寿命可提升3倍以上。
