壁挂式工业电气操作控制箱结构

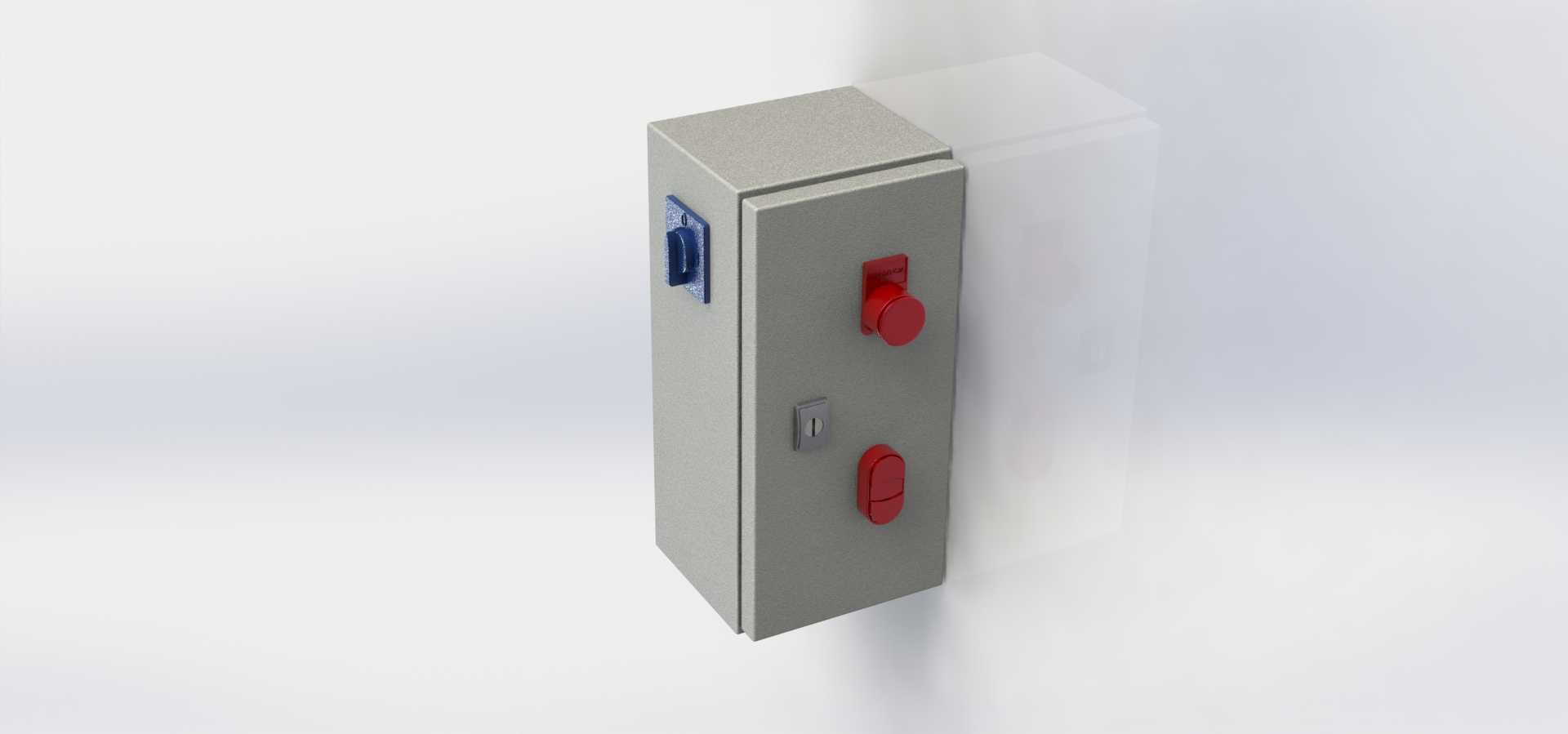

　　这款壁挂式电气操作箱体，主要面向车间生产工位、小型设备旁侧就近操作的场景设计，区别于落地式动力柜的集中配电定位，这类操作箱的核心作用是把设备启停、模式切换、急停切断这类高频操作元件就近布置在操作人员触达范围内，减少操作人员往返主控制柜的动线长度，在单机配套设备、生产线旁操作工位、检修段临时操作点都有广泛应用。从结构设计逻辑来看，箱体采用1.5mm厚冷轧钢板弯折成型，整体做浅灰色静电喷塑处理，兼顾户外轻度防腐蚀与车间内耐油污擦拭的需求，箱体与箱门的搭接边做了向内翻边的防水槽结构，配合门沿的发泡密封胶条，可以达到IP54的防护等级，能够阻挡车间内的金属切削飞溅、日常清扫的水花泼溅进入箱体内部，避免内部接线端子、元件积灰短路。

　　箱体的外形尺寸严格控制在380mm高度、180mm宽度、150mm深度的规格，这个尺寸边界是经过多场景适配验证的：宽度方向预留足够空间排布两列操作元件，不会出现按钮间距过小导致的误触问题；深度方向刚好容纳常规的接线端子排、小型中间继电器与导线弯折半径，不会出现箱门关闭时挤压导线的情况；高度方向适配成年人站立操作的视线范围，安装后箱体中心距离地面1.4m-1.5m时，所有操作按钮、锁具都在手臂自然伸展的操作区间内，不需要抬臂或者弯腰操作。安装方式采用背部挂装结构，箱体背部预设四个挂装孔位，对应墙面或设备立柱上的膨胀螺栓安装点位，挂装孔做了长圆孔设计，允许现场安装时有±5mm的位置调整量，降低现场安装的打孔精度要求，

　　不需要额外制作安装支架，直接贴墙固定即可，相比落地式安装节省了底部支架的材料成本，也不占用地面通行空间。箱门元件的排布遵循操作频率与安全优先级的逻辑：最上方布置红色蘑菇头急停按钮，采用旋转复位结构，安装位置在箱体右上区域，是操作人员遇到紧急情况时最容易触达的位置，急停按钮的触点采用一常开一常闭的安全触点设计，触发时直接切断设备的安全回路；急停按钮下方布置钥匙式电源锁，只有持有授权钥匙的人员才能切换箱体的电源通断状态，避免无关人员随意操作设备；最下方布置红色两档选择开关，用于设备的手动/自动模式切换，开关的操作手柄做了防滑纹理设计，佩戴劳保手套时也能准确拨动。箱体左侧预留了一个蓝色的重载连接器插座，

　　这个接口是为了方便箱体与设备主柜之间的线束快速插拔，设备检修时不需要逐根拆除接线，直接断开连接器就可以把整个操作箱拆下，大幅缩短检修停机时间，连接器的防护等级与箱体一致，插接状态下可以达到IP67，不会因为接口处进灰导致接触不良。箱体内部的安装板采用镀锌钢板制作，通过四个固定螺丝与箱体本体连接，元件安装时可以先把安装板拆下，在工作台面上完成所有元件固定、接线工作之后再整体装回箱体，降低现场接线的操作难度，安装板上预留了通用的元件安装孔位网格，不管是安装按钮、指示灯还是小型继电器、端子排，都可以直接利用预留孔位固定，不需要现场重新钻孔。箱门与箱体之间采用暗藏式合页连接，合页做了镀锌防锈处理，箱门开启角度可以达到120度，完全打开后不会遮挡内部接线空间，方便日常检修维护，箱门的接地端子通过多股软铜线与箱体本体可靠连接，避免箱门因为感应带电引发的操作人员触电风险。在实际选型应用中，这类操作箱通常不会内置大容量的断路器或者接触器，只承载操作信号的传递与急停安全回路的通断，主回路的动力元件还是布置在主配电柜内，这样的设计既保证了操作的便捷性，也避免动力元件发热导致操作箱表面温度过高，影响操作人员操作体验。
