垂直式快速夹钳压紧工装结构设计

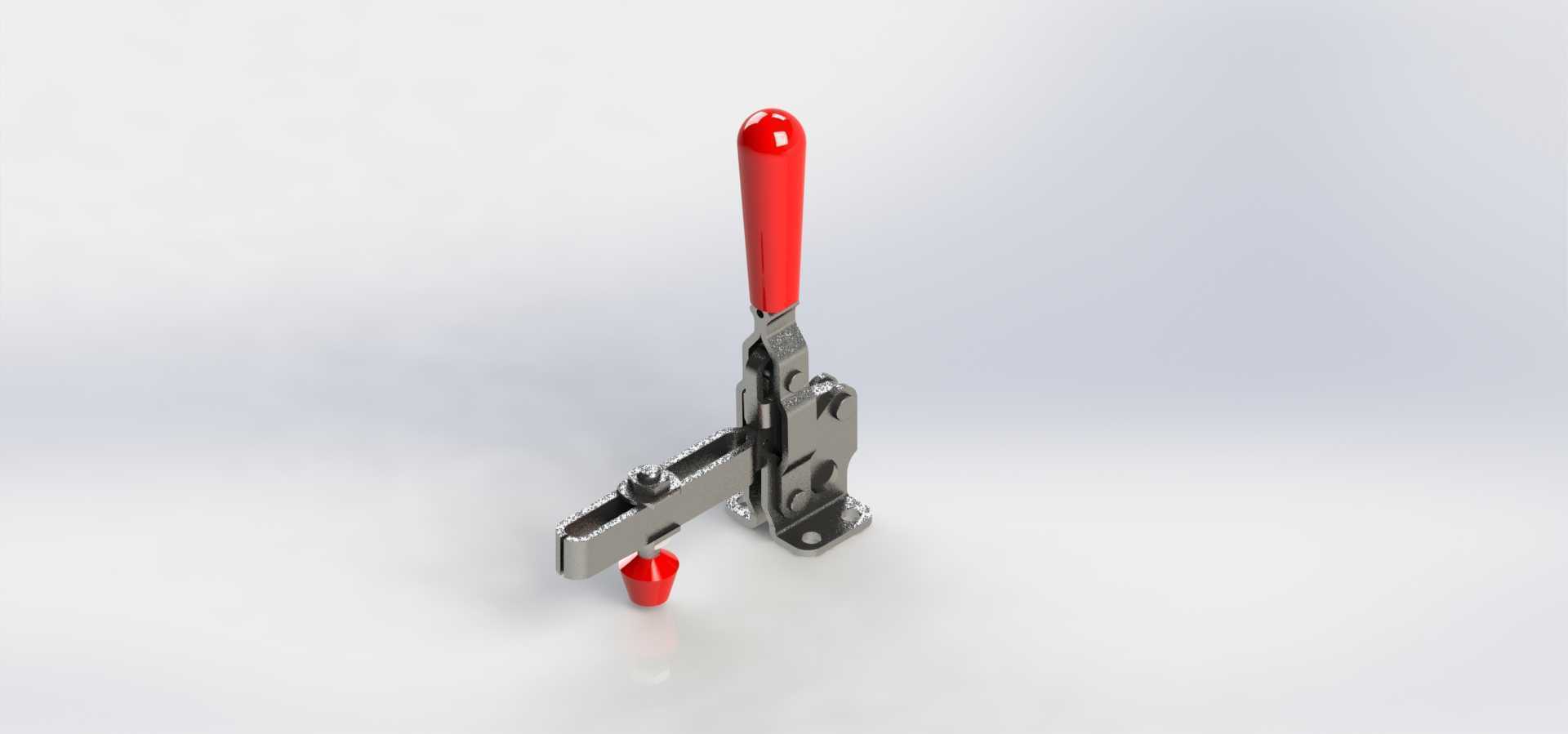

　　这款垂直式快速夹钳是工装夹具领域应用极广的手动压紧元件，在非标自动化产线、焊接工装、装配治具、木工加工、电子元器件压合工位都能见到它的身影，核心作用是在工件加工、检测、装配过程中提供稳定的压紧约束力，避免工件受切削力、焊接应力、装配外力出现位移、翘曲，保障工序精度。从结构原理来看，它采用肘节机构的死点锁止设计，这也是快速夹钳区别于普通螺栓压紧的核心优势：当操作手柄扳动到垂直锁止位置时，连杆机构越过力学死点，此时即便压紧端受到工件反向的顶推力，机构也不会自行松脱，无需持续施加外力就能保持恒定的夹紧力，操作工人单次扳动手柄即可完成压紧与释放动作，相比传统的螺栓旋紧压紧方式，单工位装夹时间能缩短70%以上，非常适合高频次重复装夹的批量生产场景。

　　从功能特性上拆解，这款夹钳分为操作段、连杆传动段、底座安装段、压头执行段四个部分。操作手柄采用长力臂设计，表面做了防滑的包覆处理，工人佩戴劳保手套操作时也不会出现打滑脱手的问题，力臂长度经过匹配计算，仅需施加较小的扳动力就能在压头端输出足够的压紧力，适配普通工人的操作力度区间，长时间重复操作也不易产生手部疲劳。连杆传动段采用多片冲压钢板铆接结构，所有铰接销轴都做了表面淬硬处理，铰接间隙控制在极小范围内，避免长期使用后出现旷量导致夹紧精度下降，铆接位置的销轴端部做了防脱铆边处理，不会在频繁扳动过程中出现销轴脱出的故障。底座采用带安装孔的平板式结构，两个安装孔的孔位间距符合行业通用的安装尺寸规范，既可以通过内六角螺栓直接固定在工装基板上，也可以搭配T型螺栓在铝型材工作台上灵活调整安装位置，适配不同尺寸工件的装夹需求。压头端采用可调式橡胶压头设计，压头螺杆可以通过螺纹调整伸出长度，适配不同高度的工件压紧需求，端部的橡胶帽采用耐油耐磨的丁腈橡胶材质，既可以避免刚性压头刮伤工件表面，也能在压紧时提供一定的缓冲量，补偿工件自身的厚度公差，避免出现压不实或者过压导致工件变形的问题。

　　在设计思路上，这款夹钳的结构完全围绕快速装夹、稳定锁止、长寿命使用三个核心需求展开。首先是操作逻辑的设计，手柄在松开状态时处于水平侧方位置，不会在工件取放时形成干涉，工人取放工件后只需向下扳动手柄到垂直位置即可完成锁止，动作路径符合人体工学，操作轨迹无多余动作。其次是受力结构的优化，所有受力的钢板部件都根据受力方向做了折弯加强处理，在不增加整体重量的前提下提升了结构刚性，压紧状态下的形变量控制在微米级，不会因为机构变形导致夹紧力衰减。再者是维护性的设计，所有铰接位置都预留了润滑间隙，长期使用后可以在销轴位置滴注润滑油降低磨损，压头的橡胶帽属于易损件，可以单独更换，无需整体报废夹钳，降低了产线的工装维护成本。

　　从安装边界与尺寸适配角度来看，这款夹钳的底座安装面为平面，安装时需要保证底座与工装基板完全贴合，避免安装面倾斜导致压紧力方向偏移，两个安装孔适配M6规格的固定螺栓，安装时需要在螺栓下方加装平垫与弹垫，避免频繁操作产生的振动导致螺栓松动。夹钳在锁止状态下的整体高度、压头到底座的垂直距离、手柄扳动的旋转半径都经过紧凑化设计，在同压紧力等级的夹钳中占用的安装空间更小，适合在排布密集的工装板上多台同时使用，不会出现相邻夹钳操作干涉的问题。压头的可调行程覆盖了常见工装的压紧高度差需求，大部分场景下无需额外加装垫高块就能直接使用，减少了工装设计时的额外适配工作量。在实际选型应用中，需要根据工件所需的压紧力匹配对应规格的夹钳，这款夹钳的压紧力输出适合中小型工件的装夹，在焊接工装中使用时，需要注意在焊接飞溅较大的场景下为铰接位置加装防护套，避免焊渣进入铰接缝隙导致机构卡滞；在切削加工工位使用时，需要定期清理切屑，避免切屑堆积在连杆缝隙中影响机构动作顺畅度。
