垂直式快速夹钳工装夹具结构

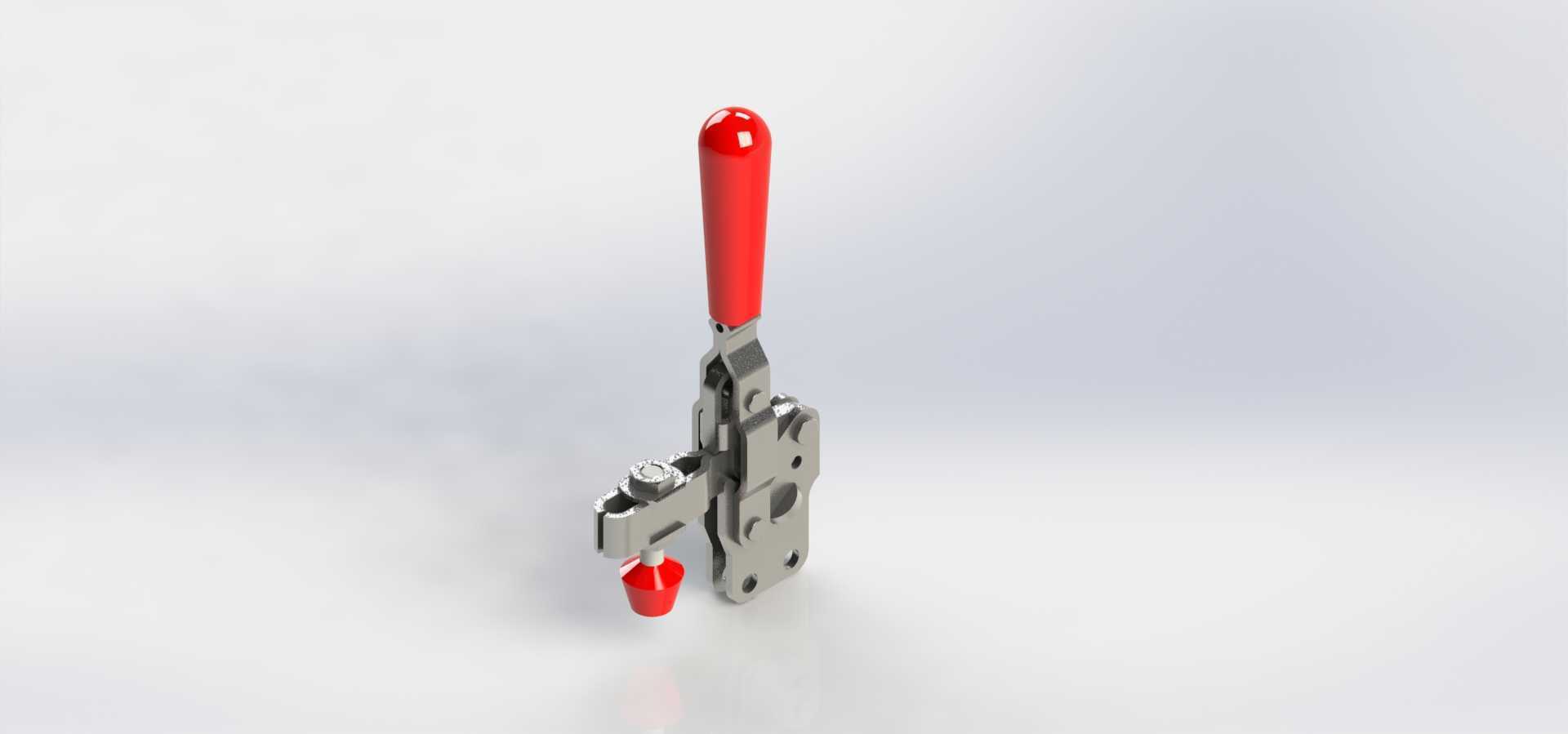

　　在非标自动化生产线、焊接工装台、木工加工治具、电子元件组装工位上，这类垂直式快速夹钳是出镜率极高的压紧定位元件，很多刚接触工装设计的工程师容易把它和水平式夹钳混淆，实际上二者的操作力臂走向、压紧行程、安装空间要求完全不同，选型时踩坑的案例不在少数。从实际使用场景来看，这类夹钳最常被用在需要频繁开合、快速取放工件的工位，比如PCB板测试治具的压板固定、小型钣金件焊接时的定位压紧、注塑件水口切除工位的工件夹持，相比螺丝压紧、气缸压紧的方案，它不需要外接动力源，纯机械结构的可靠性更高，操作时只需要扳动红色手柄就能完成压紧和释放动作，单工位操作耗时不到一秒，能大幅降低重复装夹的辅助时间。

　　从功能特性上拆解，这款夹钳采用的是肘节死点锁紧结构，这也是快速夹钳的核心设计逻辑：当手柄扳动到垂直锁紧位置时，连杆机构会越过力学死点，此时哪怕压紧端受到工件的反向顶出力，夹钳也不会自行松脱，只有主动扳动手柄反向施力才能解锁，这种结构自带的自锁特性，完全避免了加工过程中因为振动、工件受力形变导致的夹具松脱问题。夹钳的压头位置采用了可调式橡胶压头，一方面橡胶材质可以避免压伤工件表面，尤其是针对铝件、塑料件、漆面工件这类容易产生压痕的加工对象，软质压头的适配性远高于金属压头；另一方面压头的螺杆可以旋转调节伸出长度，针对不同厚度的工件，不需要调整夹钳的安装位置，只需要旋转压头就能适配0-20mm左右的厚度差，适配性更强。

　　设计这款夹钳的三维模型时，首先要明确安装边界：夹钳的底座采用两个沉头孔安装，孔位间距是标准件通用尺寸，安装时只需要在工装板上对应位置打两个M5或者M6的螺纹孔就能固定，不需要额外做定位槽，安装门槛很低。整体的外形尺寸上，锁紧状态下手柄垂直向上的总高度大概在180mm左右，底座的长宽尺寸控制在40mm*25mm区间，不会占用过多的工装台安装空间，对于排布密集的多工位治具来说，小尺寸底座的优势非常明显。操作手柄部分包胶的设计不是为了美观，而是考虑到车间操作人员长时间频繁操作时，金属手柄容易打滑、磨手，红色的包胶层既可以增加摩擦力，也能在工装台众多元件中快速识别夹钳的操作位置，减少误操作概率。

　　很多工程师在选型这类夹钳时容易忽略夹持力参数，这款垂直夹钳的额定夹持力在100kgf左右，完全能覆盖大部分轻型加工、组装工位的压紧需求，但如果是用于铣削加工、重型冲压这类切削力大的工位，就需要选更大规格的夹钳，不能只看安装尺寸匹配就盲目选用。另外夹钳的连杆铰接位置都设计了铆接转轴，没有额外的紧固件，长期使用下也不会出现螺丝松动导致的结构旷量，维护时只需要定期在转轴位置滴少量润滑油，就能保证几万次开合操作无卡顿。从建模逻辑上来说，做这类标准件模型时，要重点还原死点位置的连杆配合关系，不能只做外形的形似，要保证模型在装配体中可以模拟实际的开合动作，这样在做工装干涉检查时，才能准确判断手柄扳动过程中会不会和周边的工件、其他工装元件产生碰撞，很多新手工程师画的夹钳模型是固定死的，导入装配体后没法模拟动作，经常会出现工装加工完组装时才发现手柄开合被挡住的问题，反而耽误项目进度。

　　在实际的工装设计应用中，这类夹钳还经常和定位销、支撑块配合使用：支撑块用来托住工件的下表面，定位销限制工件的XY方向自由度，夹钳负责Z方向的压紧，三个元件配合就能完成一个工件的完全定位，整套结构的成本远低于气动压紧方案，而且不需要布置气管、电磁阀，后期维护成本几乎为零，对于小批量生产的工装项目来说，是性价比极高的夹持方案。夹钳的主体材质采用冷轧钢板冲压成型，表面做镀锌处理，在车间的油污、切削液环境下也不容易生锈，使用寿命能达到几年甚至十几年，很多老旧工装台上的快速夹钳，用了十来年依旧能正常锁紧，可靠性经过了大量工业场景的验证。
