立式工业PC金属防护机柜结构设计

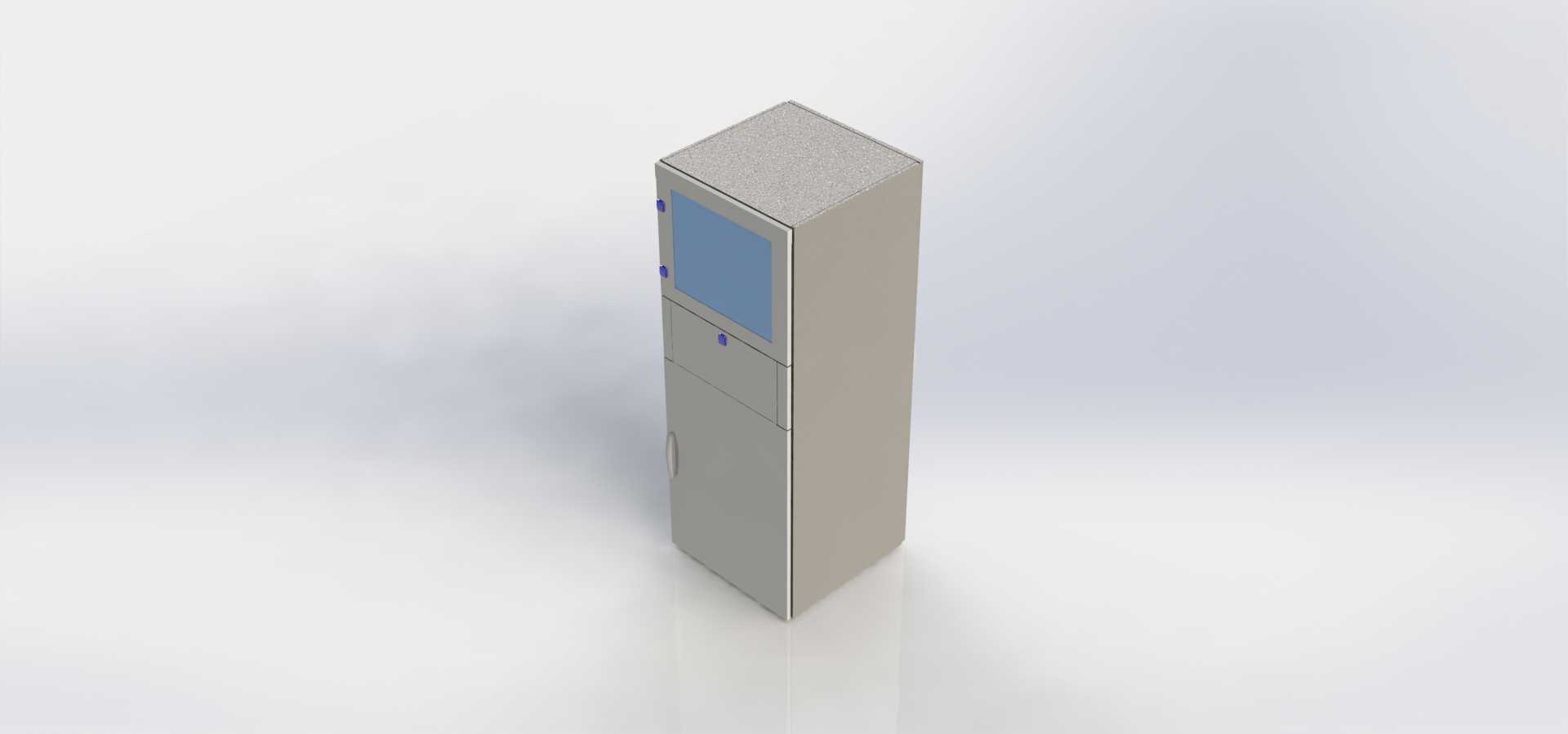

　　这款立式金属PC柜体主要面向工业现场的工控主机部署场景，在车间生产线、设备中控点位、实验室测试工位这类环境中，普通商用PC主机直接放置极易受到粉尘侵入、液体泼溅、外力磕碰的影响，同时现场布线杂乱也会带来运维安全隐患，这类专用金属柜体就是为解决这类痛点设计的集成承载结构。从实际使用逻辑来看，柜体采用三段式分层结构布局，最上部预留显示操作窗口，可直接嵌入工业触控显示屏或普通显示器，无需额外外置支架，操作人员站立即可完成参数查看、指令输入操作，窗口边缘做了内嵌压边设计，能避免显示屏边缘直接受外力冲击，同时减少粉尘从屏幕安装缝隙进入柜体内部的概率。中部为抽拉式操作层，可放置键盘、鼠标这类输入外设，不用时可直接推回闭合，既节省操作空间，

　　也能在非操作时段保护外设不受落尘污染，抽拉结构采用常规滑轨承载，承重冗余足够适配常规工业输入设备的重量，抽拉行程预留了足够操作空间，不会出现键盘拉出后操作空间局促的问题。下部为封闭主机仓，设置单开检修门，内部可容纳标准ATX架构工控主机、配套电源模块以及必要的接线端子排，仓体内部预留了标准安装孔位，可根据实际需求加装层板调整容纳空间，适配不同尺寸的工控主机安装需求，检修门配备锁具，非授权人员无法随意开启仓体触碰内部线路与设备，避免现场无关人员误操作带来的设备故障。设计过程中优先考虑了钣金加工的工艺可行性，整体柜体采用冷轧钢板折弯拼接成型，所有外露棱边都做了折弯倒钝处理，避免安装运维过程中划伤操作人员，

　　柜体拼接处采用点焊加密封胶条的组合方式，既保证柜体整体结构刚度，在常规工业车间环境下也能阻挡大部分粉尘从拼接缝隙侵入，防护等级可满足一般工业场景的使用要求。外形尺寸采用1600mm×600mm×600mm的规格，这个尺寸经过实际场景验证，600mm的宽度与深度刚好可以适配大多数车间立柱旁、设备侧方的预留安装空间，不会占用过多通道面积，1600mm的高度匹配成年人站立操作的舒适视线高度，无需弯腰或抬手即可完成屏幕查看与操作，长时间操作也不易产生疲劳感。安装边界方面，柜体底部预留了地脚固定孔，可直接通过膨胀螺栓固定在水泥地面上，避免外力碰撞导致柜体倾倒，也可根据需求选配脚轮实现短距离移动，适配需要临时调整工位的使用场景；

　　柜体背部预留了标准化的走线开孔，开孔处配备橡胶护圈，可保护进出线缆不被钢板棱边割破绝缘层，强电与弱电线缆可分开从不同开孔进入柜体，减少信号干扰问题。柜体表面采用静电喷塑处理，耐磨耐油污，日常运维只需用湿抹布擦拭即可清理表面污渍，适合车间多油污、多粉尘的使用环境，整体结构没有多余的装饰性设计，所有结构特征都围绕实际使用需求设置，从安装、操作、运维全流程考虑了工业场景的实际使用痛点，结构简单可靠，加工难度低，适合批量生产部署。
