立式壁挂式金属电气控制柜结构设计

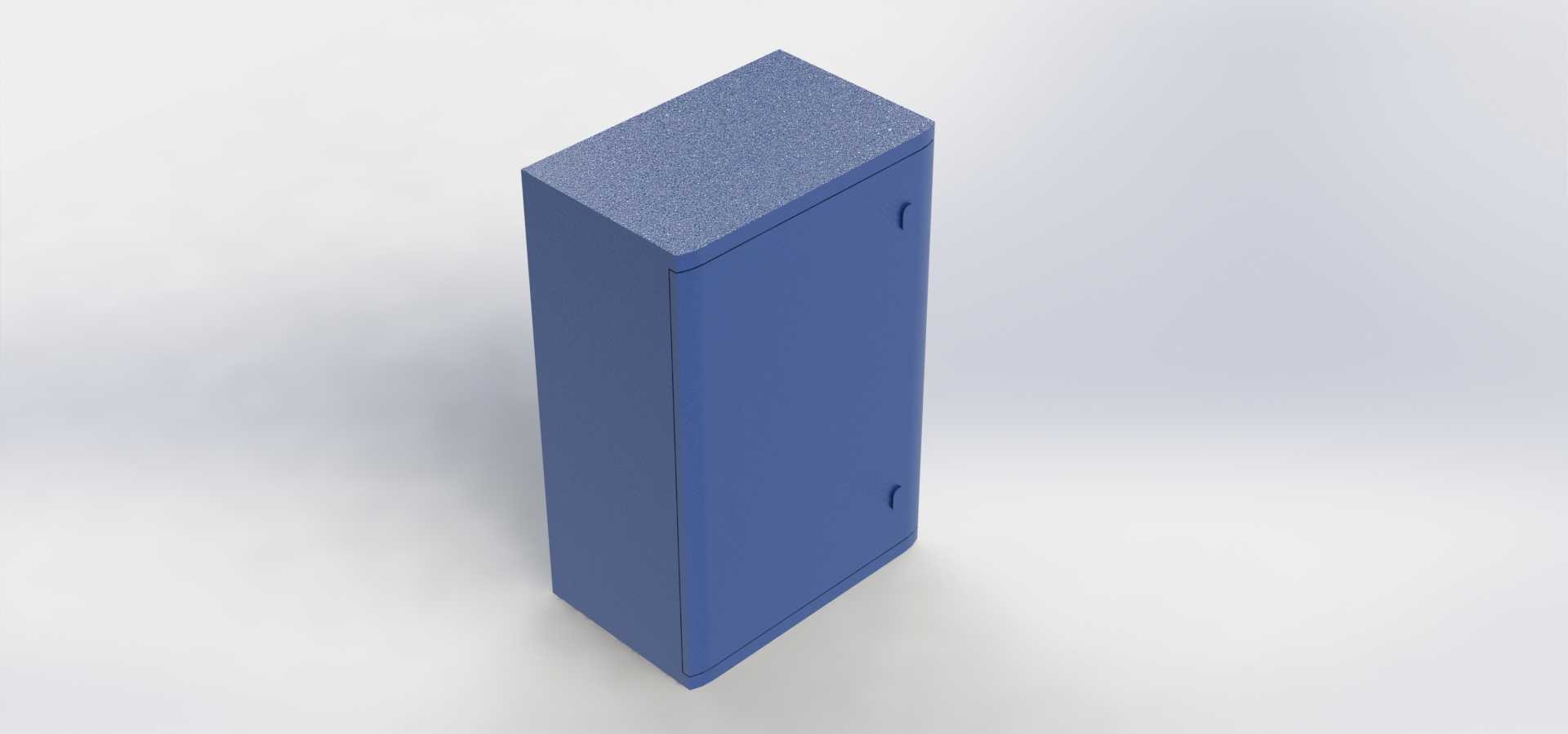

　　这款立式金属柜体的三维结构设计，核心面向工业现场低压电气元件的集成安装场景，在车间生产线旁、设备侧方、楼宇配电间这类需要就近布置电气控制单元的区域，这类柜体的应用占比极高。从实际使用需求出发，设计时首先锁定了600mm宽度、400mm深度、250mm高度的外形边界，这个尺寸区间刚好适配多数小型PLC、继电器组、接线端子排、小型开关电源的排布需求，既不会因为尺寸过小导致元件排布拥挤、接线操作空间不足，也不会因为尺寸冗余造成安装空间浪费、材料成本抬升。

　　柜体整体采用冷轧钢板弯折成型的结构思路，主体侧板与背板采用一体化弯折工艺，减少拼接焊缝带来的结构强度短板，同时能更好地保证柜体的防护等级，避免拼接缝隙处进入粉尘、溅水影响内部电气元件运行。柜门采用单开门结构，侧边设置两处内嵌式扣手位置，既避免外凸把手在车间狭窄通道处被磕碰损坏，也能保证柜门闭合后整体外观平整，不会勾挂过往的线缆、工具。柜门与柜体主体的连接采用隐藏式铰链结构，铰链安装位置预留了足够的调节余量，现场安装时可以根据实际装配误差微调柜门的闭合间隙，保证柜门与柜体边框的贴合度均匀，避免出现局部缝隙过大导致防护失效的问题。

　　从安装边界来看，这款柜体支持壁挂安装与落地放置两种使用方式，背板位置预留了标准的壁挂安装孔位，孔位间距符合通用电气柜体的安装规范，现场安装时不需要额外打孔适配，直接匹配常规的墙面膨胀螺栓固定点位即可；如果需要落地放置，柜体底部预留了地脚安装孔，可以搭配标准的支撑地脚或者小脚轮，适配不同的现场布置需求。柜体内部预留了通用的安装梁固定点位，安装梁可以根据内部元件的尺寸灵活调整上下位置，不管是安装高度较高的断路器，还是厚度较薄的接线端子排，都能找到合适的固定位置，不需要额外在柜体内部焊接支架，减少现场改制的工作量。

　　设计过程中重点考虑了电气布线的合理性，柜体上下边缘以及侧板位置都预留了标准的线缆进出孔位，孔位带有护线套安装台阶，现场穿线时可以加装橡胶护线套，避免钢板锐边割破线缆绝缘层造成短路风险。柜体内部的接地螺柱位置做了凸台处理，保证接地导线连接时接触面积足够，不会因为漆面阻隔导致接地不良，符合电气设备的安全规范要求。柜门内侧预留了标识牌、图纸袋的粘贴位置，现场运维时可以直接将电气原理图、运维记录卡放置在图纸袋内，不需要额外寻找固定位置。

　　从结构强度角度考量，柜体的门板边缘做了双层卷边处理，既提升了门板的整体刚性，避免长期开关门出现门板变形、闭合不严的问题，卷边形成的空腔也能在一定程度上提升柜体的隔音效果，降低内部接触器、继电器吸合时产生的噪音向外传递。柜体顶部采用整板覆盖的结构，边缘做了向下的折边，避免顶部积尘、积水顺着缝隙流入柜体内部，顶部折边的高度经过测算，即使现场有少量溅水落到柜体顶部，也会顺着折边流向柜体侧面，不会渗入内部影响元件运行。

　　在实际选型应用中，这类尺寸的金属柜体多用于单台小型设备的独立电气控制，比如小型输送线、单机加工工位、辅助配套设备的电气系统集成，相比大尺寸的组合式配电柜，这类独立小柜体的布置灵活性更高，可以就近安装在被控设备旁边，缩短动力线缆与控制线缆的布线长度，降低线缆成本的同时也能减少线路压降带来的信号干扰问题。建模过程中所有的弯折半径、板材厚度预留都符合常规钣金加工的工艺要求，没有出现无法加工的锐角、过小弯折边结构，拿到模型后可以直接导出钣金展开图用于下料加工，不需要二次调整工艺参数。
