工业用金属接线防护箱体结构设计

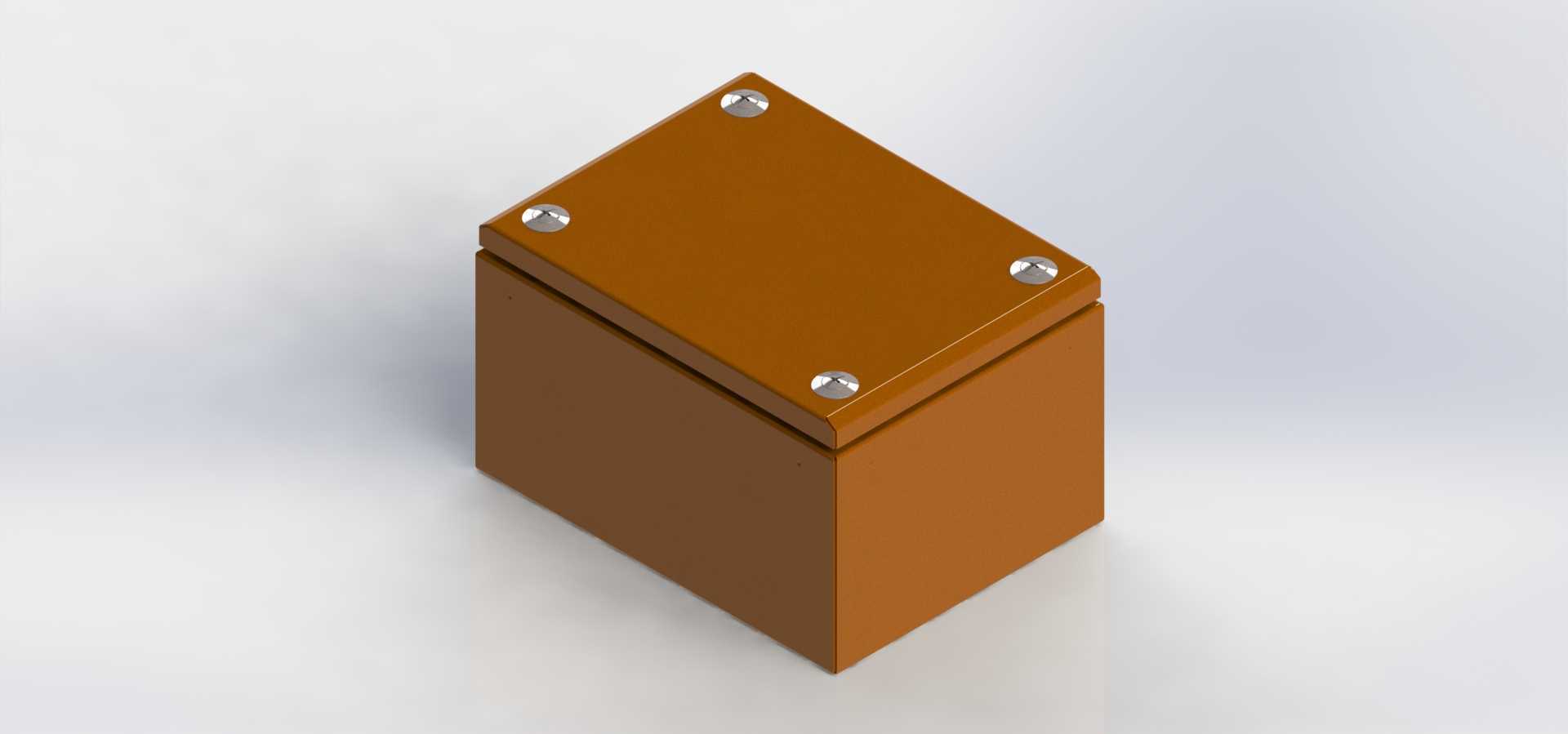

　　这款金属接线箱体的设计，核心围绕工业现场电气线路接驳的防护需求展开，在工厂配电、户外设备布线、机床线路改造等场景中，这类箱体承担着线缆转接、端子排固定、线路防护的核心作用，避免外露接线受粉尘、水汽、外力磕碰的影响，保障电气连接的长期可靠性。从结构设计逻辑来看，箱体采用分体式扣合结构，下盒体为一体弯折成型的敞口方腔，上盖板通过四角的紧固螺丝实现与盒体的压合固定，这种设计既保证了盒体自身的结构强度，也能在后期线路检修时快速拆卸盖板，无需对箱体整体进行拆装，适配现场运维的操作习惯。尺寸参数上，该箱体的外部边界为200mm×150mm×120mm，这个尺寸规格是工业接线场景中应用非常广泛的中型箱体尺寸，既可以容纳常规的TB系列接线端子排，

　　也能预留出线缆弯曲、走线的冗余空间，不会因为内部空间局促导致线缆弯折半径过小损伤线芯，同时外部尺寸不会过于占用安装面的空间，适配墙面安装、设备侧壁安装、支架挂载等多种安装方式。安装边界设计上，盒体背部预留了对应的安装固定孔位，孔位间距符合通用电气箱体的安装规范，可以直接适配市面上常规的安装支架、墙面膨胀螺栓固定点位，不需要现场额外进行打孔改位，降低现场施工的工作量。盒体与盖板的结合面做了折边咬合结构，盖板扣合后折边会完全覆盖盒体的上口缝隙，即使不额外加装密封胶条，也能阻挡大部分大颗粒粉尘、飞溅的切削液进入箱体内部，如果应用在户外或者高潮湿、高粉尘的场景，也可以在结合面处加装橡胶密封胶条，直接提升箱体的防护等级，

　　不需要对原有结构进行修改。材质选择上采用金属板材加工，相比塑料材质的接线盒，金属壳体具备更好的抗冲击性能，在车间内有工件磕碰、工具掉落的场景下，不会出现壳体开裂的问题，同时金属材质具备天然的电磁屏蔽性能，可以屏蔽外部的电磁干扰，保障箱体内弱电信号线路、控制线路的传输稳定性，也能避免箱体内线路的电磁信号向外辐射干扰周边的传感设备。盒体内部的腔体做了无突出毛刺的平整处理，侧壁预留了端子排安装的螺丝孔位，用户可以根据自身的接线需求，选择不同位数的端子排直接固定，也可以加装导轨来适配断路器、继电器等小型电气元件的安装，拓展了箱体的使用场景，不局限于单纯的线路转接，也可以作为小型设备的控制分线盒使用。盖板的紧固螺丝采用不脱出设计，

　　螺丝在拧松后不会从盖板上脱落，避免现场拆装时螺丝掉落丢失，尤其是在高空安装、设备内部狭窄空间安装的场景下，这个细节设计能大幅降低运维的操作难度。盒体的进线孔可以根据现场的走线方向，在侧壁或者底部通过开孔器加工对应的进线口，搭配电缆防水接头使用，就能实现线缆进线处的密封防护，整个箱体的结构没有复杂的异形曲面，加工工艺上可以通过钣金剪切、弯折、冲压、焊接的常规工序完成，加工成本可控，适合批量生产应用。在实际的设备配套场景中，这类箱体可以直接集成在自动化生产线的设备机架上，作为生产线各个工位的分线盒使用，将主供电线路、控制线路在箱体内进行分接，输送到各个工位的执行元件、传感器上，相比直接将接线端子外露在设备表面，既提升了设备的整体整洁度，也避免生产过程中的油污、金属碎屑接触接线端子造成短路、接触不良的故障。在户外临时供电、景观配电的场景中，金属壳体的抗老化性能也远优于塑料壳体，长期受紫外线照射、温差变化的影响下，不会出现壳体变脆、开裂的问题，使用寿命更长。设计过程中也充分考虑了加工的工艺性，所有弯折处的圆角都符合钣金加工的最小弯折半径要求，不会出现弯折处板材开裂的问题，所有的孔位都采用冲压加工，位置精度有保障，批量生产时的一致性好，不需要后期进行大量的人工修整。
