工业用金属接线防护箱体结构设计

　　在工业电气布线、现场设备配电、户外传感节点布设等场景里，这类金属接线箱体是保障线路连接可靠性的核心防护部件，区别于普通塑料接线盒，金属材质的箱体在抗冲击、电磁屏蔽、耐温耐候性能上有不可替代的优势，尤其适合存在机械碰撞风险、电磁干扰较强、环境温湿度波动大的工业现场使用。从实际使用场景来看，这类箱体常被安装在生产线旁的立柱上、户外设备的支架侧、厂房配电分区的墙面处，用来容纳线缆接头、接线端子排、小型信号转换模块，既可以避免裸露的接线端头被外力拉扯、被粉尘水汽侵蚀，也能通过金属壳体的屏蔽作用减少外界电磁信号对内部弱电传输的干扰，同时金属外壳的接地设计还能在内部线路出现绝缘破损时起到安全防护作用，避免人员误触发生触电风险。

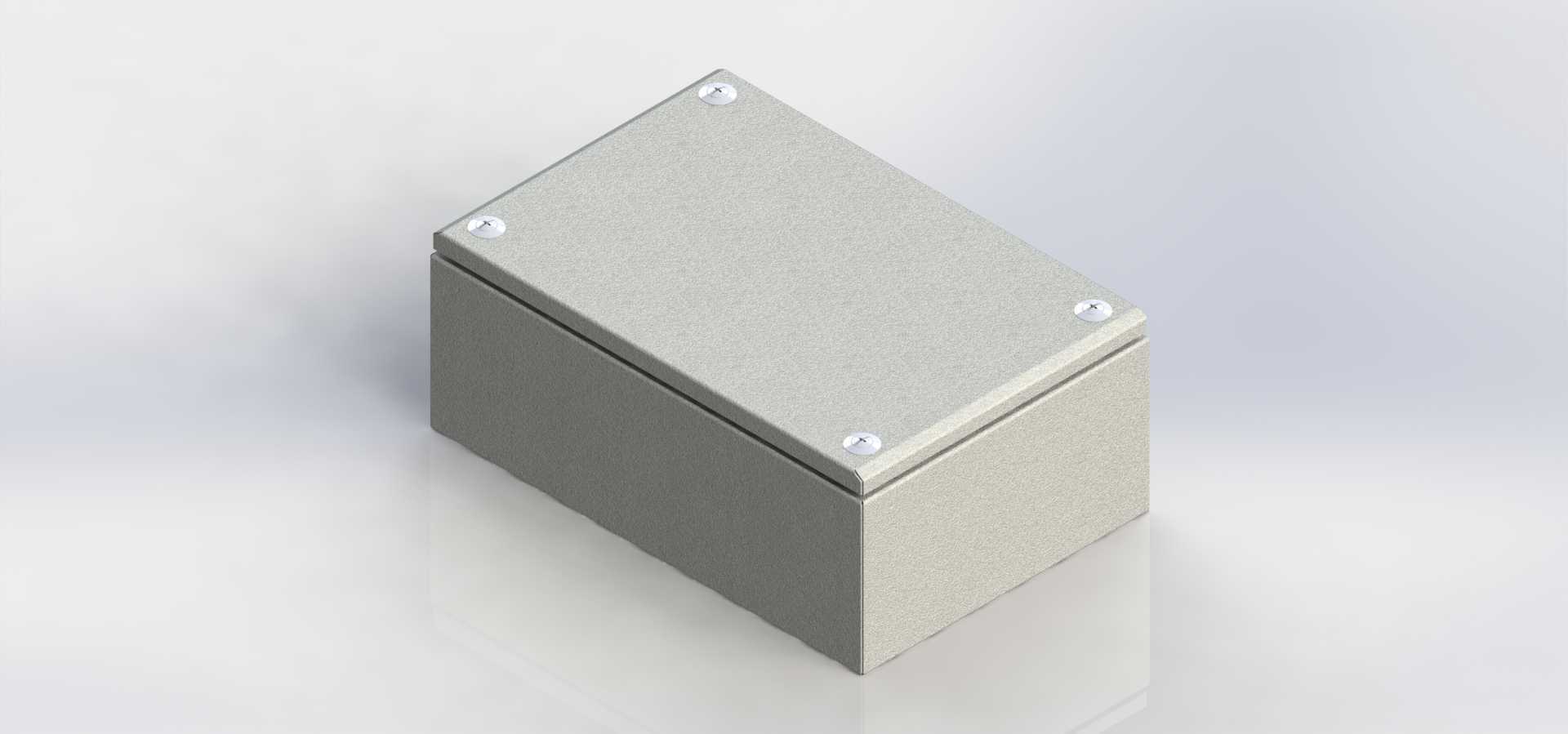

　　从结构设计思路来看，这款箱体采用上下扣合的分体式结构，上盖与下盒体通过四角的紧固螺丝实现压合密封，这种设计的优势在于安装维护时无需完全拆卸所有固定件，松开螺丝即可掀开上盖进行内部接线操作，同时四角均匀分布的紧固点可以让盒盖与盒体之间的密封胶条受力均匀，避免局部压合不严导致的防护等级下降。盒体的边角采用小圆弧过渡处理，既可以减少钣金加工时的应力集中问题，避免冲压折弯环节出现板材开裂，也能在安装搬运过程中减少尖锐边角对施工人员的划伤风险，同时圆弧过渡的外形在户外使用时还能减少风阻，降低强风环境下的安装载荷。

　　尺寸设计上，300x200x120的规格属于中等容量的接线箱体，内部净空间可以容纳最多三排15位的接线端子排，同时预留出线缆弯曲半径所需的空间，避免线缆过度弯折导致线芯断裂。安装边界方面，盒体背部预留了四个沉头安装孔，孔位间距符合通用电气安装导轨的适配尺寸，既可以通过膨胀螺丝直接固定在墙面或支架上，也能搭配通用安装卡扣卡装在标准C型钢导轨上，适配不同现场的安装条件。盒体的侧壁预留了敲落孔位，施工时可以根据线缆进出的方向和数量，敲除对应位置的封堵片安装电缆防水接头，不需要现场额外开孔，大幅提升现场施工效率。

　　从功能特性上看，金属板材的厚度选择兼顾了结构强度与自重控制，既不会因为板材过薄导致受力后变形，影响密封性能，也不会因为板材过厚导致整体重量过大，增加安装承重负担。上盖与盒体的贴合面设计了一圈嵌入式的密封胶条安装槽，胶条嵌入槽内后不会因为频繁开合出现移位脱落，压合后可以实现可靠的防尘防水效果，满足一般工业户外场景的防护需求。盒体内部预留了接地柱的安装位，现场接线时可以将箱体金属壳体、线缆屏蔽层统一接在接地柱上，实现可靠的等电位连接，避免静电积累或电磁干扰影响内部线路。

　　在实际选型应用中，这类箱体需要根据内部容纳的元件数量、现场的环境条件确认安装方式，比如在有腐蚀性气体的场景下，还需要对金属板材表面做额外的防腐喷涂处理；在存在爆炸风险的区域，则需要配合防爆密封接头使用，满足特殊场景的防护要求。结构设计阶段需要重点考量盒体的折弯精度，确保上下盒体扣合后缝隙均匀，螺丝孔位完全对正，避免出现装配错位导致的螺丝无法拧入、密封不严的问题；同时敲落孔的压痕深度需要控制在合理范围，既要保证施工时可以轻松敲落，也要保证运输安装过程中不会自行脱落，导致异物进入盒体内部。
