工业离心式中央通风机结构设计

　　省去了皮带传动或者联轴器传动的中间环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗与日常维护点，适合安装空间局促、后期运维频次较低的使用场景。整机的支撑结构采用分体式折弯支架设计，两个L型安装支脚通过螺栓与蜗壳侧部的安装法兰连接，支脚底部预留了长圆形安装孔，能够适配一定范围内的安装孔位偏差，降低现场安装时的基础施工精度要求；支脚的折弯边设置了加强压筋，在板材厚度不增加的前提下提升了支撑结构的抗振刚度，减少风机高速运行时的结构共振风险。蜗壳部分采用等宽截面螺旋型线设计，流道内壁光滑过渡，从叶轮出口到出风口的截面面积逐步扩大，能够将叶轮甩出的高速气流的动压逐步转化为静压，降低流道内的涡流损耗，提升风机的运行效率；在工业厂房通风除尘、生产车间废气排导、物料气力输送系统的负压供给环节，这类离心结构的中央通风机是极为常用的通用流体设备，其核心作用是通过叶轮高速旋转产生的压差，带动管路内的空气定向流动，完成作业空间的空气置换、含尘气流的收集输送或者生产工序的风冷供风。不同于轴流风机的大风压低扬程特性，该款风机采用前倾式离心叶轮结构，蜗壳型流道经过型线优化，能够在相对紧凑的安装空间内提供更高的静压输出，适配更长的通风管路或者更高阻力的除尘过滤段阻力需求，在中小型木工车间除尘系统、焊接烟尘收集系统、实验室通风柜集中排风系统中都有广泛适配场景。从结构设计逻辑来看，该风机采用直联驱动结构，电机输出轴直接与叶轮轮毂连接，

　　蜗壳的进风口采用收敛式圆弧集风器结构，能够引导进气气流均匀平顺地进入叶轮入口，减少进气紊流带来的气动噪声与效率损失，进风口法兰预留了环形螺栓孔位，可直接对接通风管路的法兰盘，也可加装软连接段来阻断振动向管路传递。叶轮部分采用前弯式叶片设计，叶片与轮盖、轮盘之间采用满焊连接，整体做动平衡校正，确保在额定转速下运行时的振动幅值控制在工业设备允许范围内，避免长期运行出现轴承过早磨损、连接螺栓松动的问题；电机端采用标准法兰安装结构，与蜗壳侧部的电机安装座精准配合，安装座上设置了定位止口，保证电机轴与叶轮的同轴度，避免运行时出现叶轮扫膛的故障。从安装边界尺寸来看，整机的重心落在两个支撑支脚的中心区域，安装时不需要额外加装配重结构，

　　底部支脚的安装孔距预留了足够的操作空间，方便使用扳手拧紧固定螺栓；出风口的方向采用水平切向设置，适配多数工业现场侧出风接水平管路的布局需求，若现场管路布局需要调整出风角度，也可在设计阶段调整蜗壳的周向安装角度，满足不同方向的接管需求。在实际选型应用中，这类风机的参数匹配需要结合管路系统的总阻力、设计排风量来确认运行工况点，避免选型时风压余量不足导致末端风量不够，或者风压余量过大导致电机过载；安装时需要在支脚与安装基础之间加装橡胶减振垫，进一步降低运行振动向建筑结构传递，进风口与出风口的管路连接建议采用防火帆布软接，长度控制在150-200mm之间，既可以隔振也能补偿少量的安装错位。日常运维层面，该结构的风机因为没有外露的传动部件，

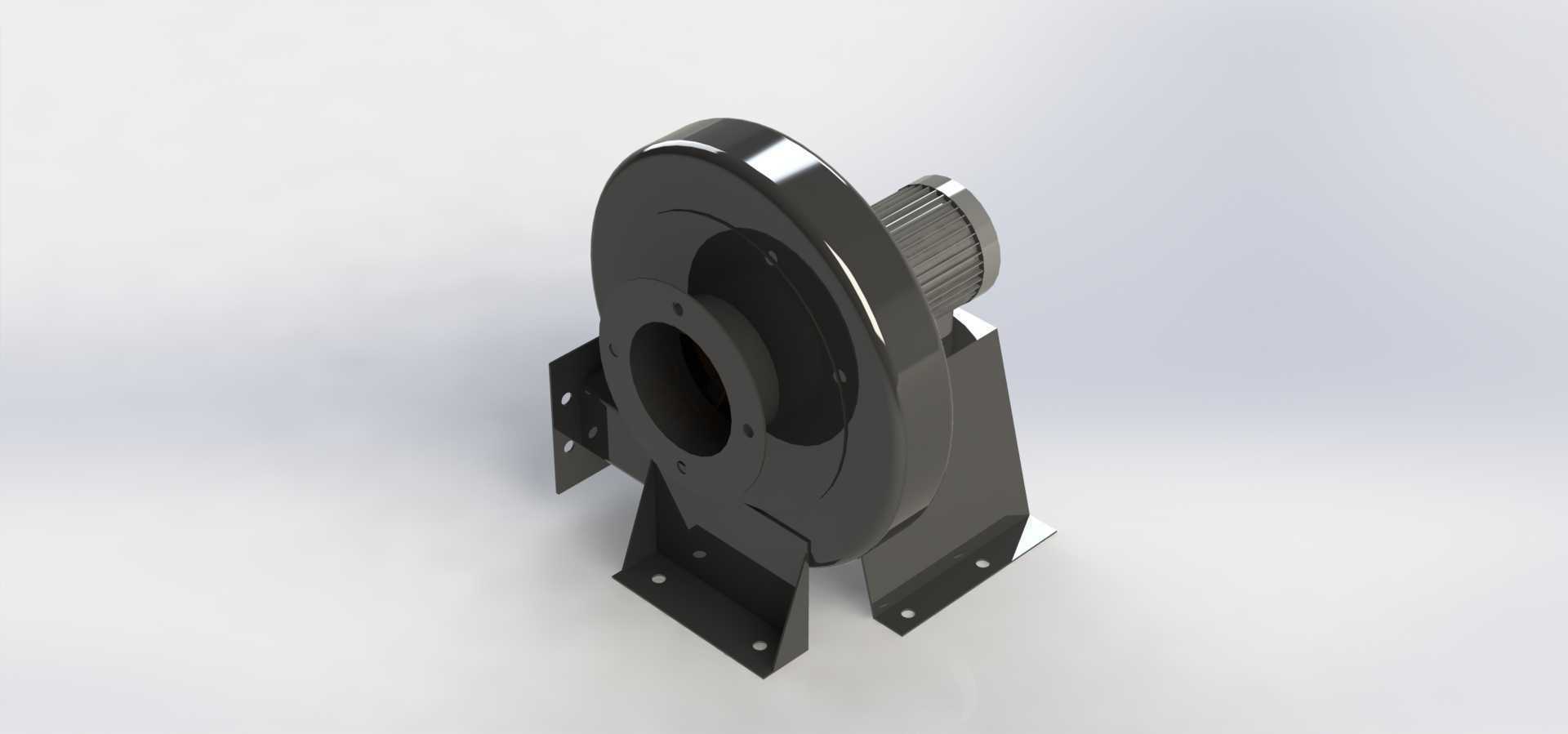

　　不需要定期调整皮带张紧度或者更换传动皮带，仅需要定期检查进风口过滤装置是否堵塞、叶轮表面积灰是否过多，避免积灰导致叶轮动平衡失效引发振动超标；轴承采用电机自带的密封轴承，在正常使用周期内不需要额外加注润滑脂，降低了日常维护的工作量。从三维建模的角度来看，该模型完整还原了风机的蜗壳型线、叶轮结构、支撑支架、电机安装位的所有细节，各部件之间的装配关系清晰，安装孔位、配合止口的尺寸都按照实际工程设计规范设置，既可以作为通风系统布局设计时的占位模型，也可以作为同类风机结构设计的参考蓝本，帮助结构设计人员快速完成风机选型的空间校核、安装支架的适配设计，减少重复建模的工作量。在进行车间布局三维设计时，可直接调用该模型放置在除尘设备旁或者屋面安装位，提前核对风机与周边设备、墙体、管路的安全距离，预留出后期电机检修、叶轮清理的操作空间，避免现场安装时出现空间干涉的问题。
