工业级离心式通风机三维结构设计

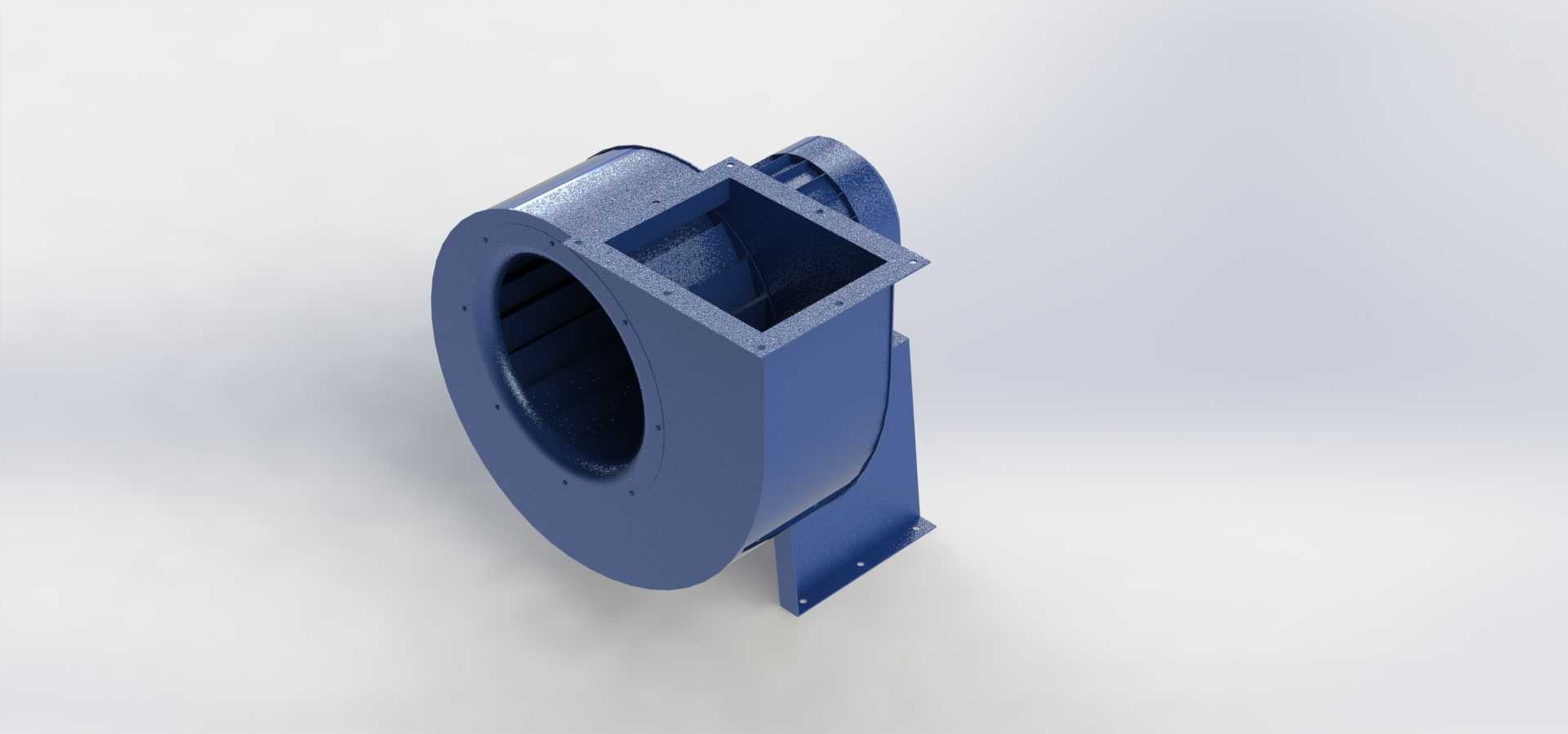

　　在工业厂房通风、除尘系统配套、生产车间废气输送、暖通空调送风等场景中，离心通风机是应用频次极高的流体输送设备，这款Sodeca系列1640-4T-10离心通风机的三维结构，完全按照实际工业产品的装配逻辑搭建，可直接用于设备选型校核、系统布局干涉检查、非标配套结构设计参考。从实际使用场景来看，这类离心风机常被布置在除尘系统的末端作为动力源，或是用于生产车间的岗位送风、高温工位的排热换气，也可配套在涂装生产线的废气收集段、物料气力输送系统中作为风压提供单元，其适用的介质多为不含粘性物质的空气，介质温度通常不超过80摄氏度，配套不同的防护结构后也可用于含尘气流的输送。

　　从功能特性来看，这款离心风机采用后向式叶轮结构设计，相比前向叶轮，其运行效率更高，风压曲线更平缓，在管网阻力波动的工况下风量输出更稳定，运行过程中动平衡表现更优，长期运行的振动幅度更小，能有效降低配套支架的疲劳载荷。蜗壳部分采用对数螺旋线型流道设计，流道内壁光滑过渡，能最大程度降低气流在蜗壳内的湍流损失，提升整机的运行效率，蜗壳的方形出风口采用法兰边结构，法兰边上预留了均匀分布的螺栓安装孔，可直接与通风管道的配对法兰通过螺栓紧固连接，出风口的朝向可根据现场安装需求调整蜗壳的固定角度，适配不同的管道走向布局。

　　设计过程中，首先根据目标风量、风压参数完成叶轮的气动参数计算，确定叶轮的直径、叶片数量、叶片安装角、进风口的收敛段尺寸，再结合电机的安装尺寸确定传动侧的支架结构，这款风机采用直联传动结构，叶轮直接安装在电机输出轴上，省去了皮带传动或联轴器传动的中间结构，整体结构更紧凑，安装空间占用更小，传动损失更低，同时减少了后期维护的易损件数量。进风口采用收敛式圆弧结构，能引导气流均匀进入叶轮内部，避免进风侧出现气流紊流导致的性能下降与异常噪音。底部的安装支架采用折弯钢板焊接结构，支架上预留了地脚螺栓安装孔，可通过膨胀螺栓或化学螺栓将整机固定在混凝土基础或是钢制平台上，支架的受力点经过加强筋补强，能承受风机运行过程中的动载荷与静载荷，避免运行过程中出现支架共振问题。

　　从安装边界尺寸来看，这款风机的叶轮直径对应1640规格，整机的宽度方向尺寸以蜗壳的最外侧轮廓为边界，深度方向从进风口的最前端到电机后端盖为总深度，高度方向从支架底部到蜗壳最顶端为总高度，在做系统布局时，需要在电机的散热侧预留不小于电机直径1.5倍的检修空间，方便后期电机维护、叶轮清理作业，出风口对接的管道需要做独立的承重支架，避免管道重量直接压在风机出风口法兰上导致蜗壳变形。接线盒位于电机的顶部，布线时需要预留足够的线缆弯曲半径，避免线缆拉扯导致接线端子松动。在做三维建模时，所有的装配间隙都按照实际生产的公差要求预留，叶轮与进风口的间隙控制在合理范围内，既避免运行过程中出现刮蹭，也不会因为间隙过大导致气流回流损失，所有的螺栓连接位置都还原了实际的紧固件规格，支架的焊接位置也做了对应的焊缝结构示意，能直观展示整机的装配关系。

　　对于结构设计从业者来说，这款模型可直接用于除尘系统的整体装配布局，核对风机与周边管道、设备的安装间距，避免现场安装时出现干涉问题；对于设备选型人员来说，可通过模型直观了解风机的结构形式、安装接口尺寸，快速判断是否适配现场的安装条件；对于三维建模学习者来说，可参考其蜗壳的曲面建模思路、叶轮的阵列建模方法、钣金支架的结构设计逻辑，掌握工业通风设备的建模技巧。在实际工程应用中，这类离心风机的选型需要结合管网的阻力计算结果，匹配对应的电机功率，避免出现电机过载或是风量风压不足的问题，安装时需要保证整机的水平度，叶轮安装完成后需要做动平衡校正，确保运行过程中振动值在允许范围内，日常维护中需要定期清理叶轮上的积尘，避免积尘不均导致动平衡失效，引发设备振动过大、轴承损坏等问题。
