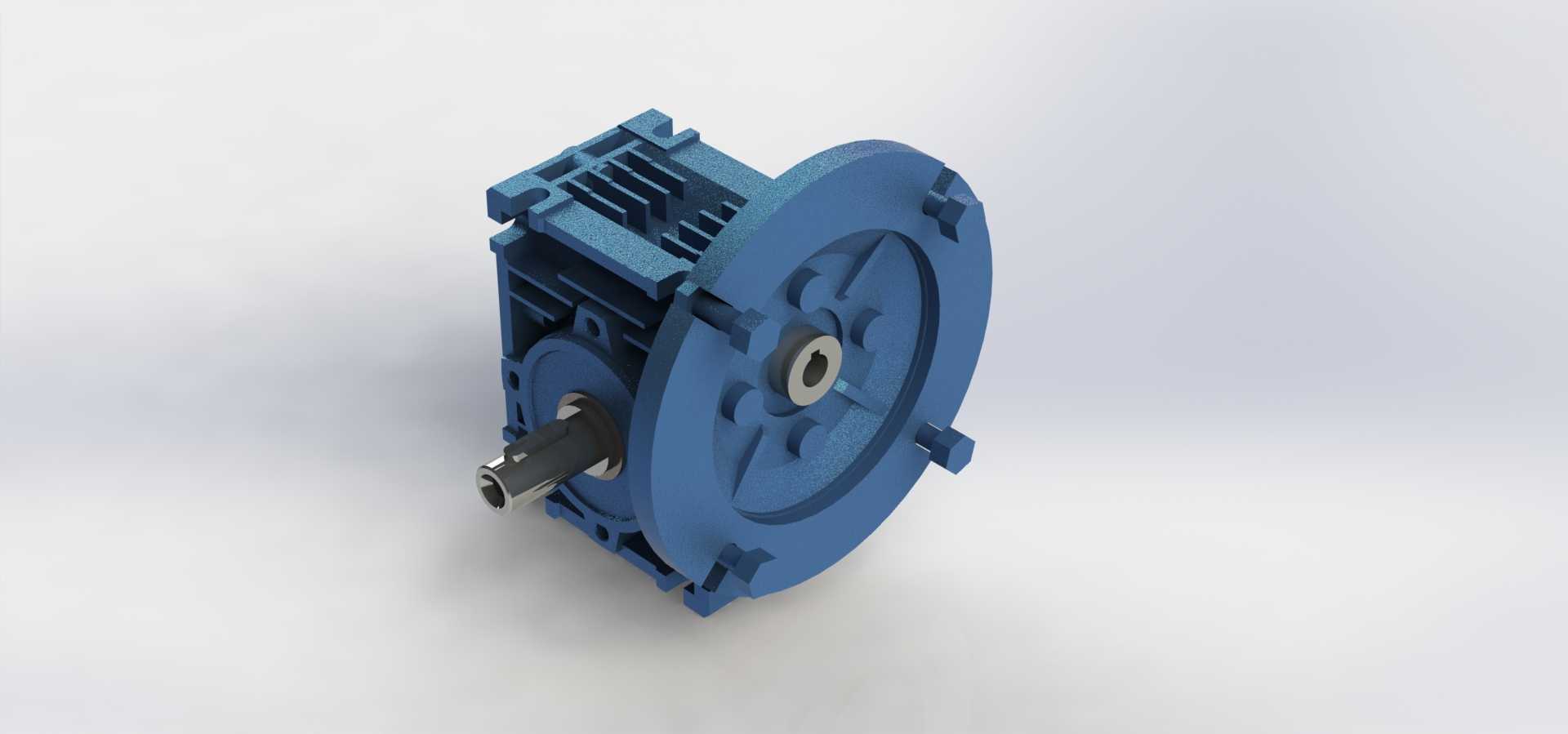

Motovario NMRV030型蜗轮蜗杆减速机结构

　　在轻工输送、食品包装、小型自动化生产线的动力传输环节，这款NMRV030型蜗轮蜗杆减速装置是应用频次极高的传动部件，很多做小型设备改型、非标单机设计的工程师，在选型阶段都会优先考量这类铝壳蜗轮蜗杆结构的适配性。从实际工况适配来看，这类小规格减速机常配套小功率异步电机或者伺服电机使用，输入侧的法兰安装面可以直接和电机端盖止口配合，不需要额外做过渡连接架，能大幅压缩动力单元的整体安装长度，对于安装空间局促的小型设备来说，这个设计点非常实用。

　　从结构设计逻辑来看，这款机型采用的是经典的单级蜗轮蜗杆传动结构，蜗杆输入、蜗轮输出的布局，本身就具备反向自锁的特性，在一些倾斜输送、轻负载升降的工位上，不需要额外加装制动装置就能避免负载倒溜，能简化整机的安全结构设计。外壳采用的是压铸铝合金材质，相比传统铸铁壳减速机，整体重量更轻，散热肋片沿着壳体周向均匀排布，在连续运行工况下，肋片的散热面积能保证壳体内部的润滑脂温度维持在合理区间，避免高温导致润滑失效、蜗轮齿面过早磨损。输出端采用的是空心轴结构，配套的输出轴孔可以直接穿入设备的主动辊轴、链轮轴，通过键连接传递扭矩，不需要额外加装联轴器，进一步减少了传动链的累计误差，也降低了装配环节的对中难度。

　　在安装边界方面，这款机型的法兰安装面带有四个均匀分布的安装凸耳，凸耳上的通孔可以直接穿螺栓固定在设备的安装立板上，安装孔的位置度公差控制在±0.1mm以内，能保证和电机、负载轴的同轴度要求。输入侧的轴伸采用标准的圆柱轴带键槽结构，和电机轴套配合的时候，键的配合公差选用H7/k6的过渡配合，既能传递额定扭矩，也方便后期维护拆卸。壳体的合箱面采用精密加工的密封面，配合密封胶条能达到IP54左右的防护等级，在多粉尘、轻度溅水的车间环境下也能稳定运行，不需要额外加装防护外罩。

　　从功能特性来看，单级蜗轮蜗杆传动的减速比覆盖范围比较宽，小速比机型可以满足高速输送的转速要求，大速比机型可以输出更大的扭矩，适配不同负载的工位需求。蜗轮部分采用铜合金材质，和钢制蜗杆啮合的时候，摩擦系数更低，运行噪音更小，在对噪音控制有要求的办公周边自动化设备、食品加工车间设备上，这种低噪特性的优势非常明显。蜗杆部分采用合金钢淬火处理，齿面硬度能达到HRC55以上，和铜质蜗轮配对使用的时候，耐磨性能更好，正常维护工况下的使用寿命能满足通用设备的设计寿命要求。

　　在实际选型适配的时候，需要注意输出轴的径向负载承受能力，这类小规格铝壳减速机的输出轴轴承选型偏向紧凑化设计，如果是链轮、齿轮直接安装在输出轴端，要核算径向力是否在轴承的额定动负载范围内，避免长期过载导致轴承过早损坏。另外安装的时候要注意注油孔的位置，保证运行时润滑脂能覆盖到蜗轮蜗杆的啮合面，不同安装姿态下的注油量要按照规范调整，避免润滑不足导致齿面快速磨损。壳体上的安装定位止口精度较高，和设备安装板配合的时候，不需要额外做定位销就能保证同轴度，不过在冲击负载较大的工位，还是建议加装定位销来分担螺栓承受的剪切力，提升连接可靠性。
