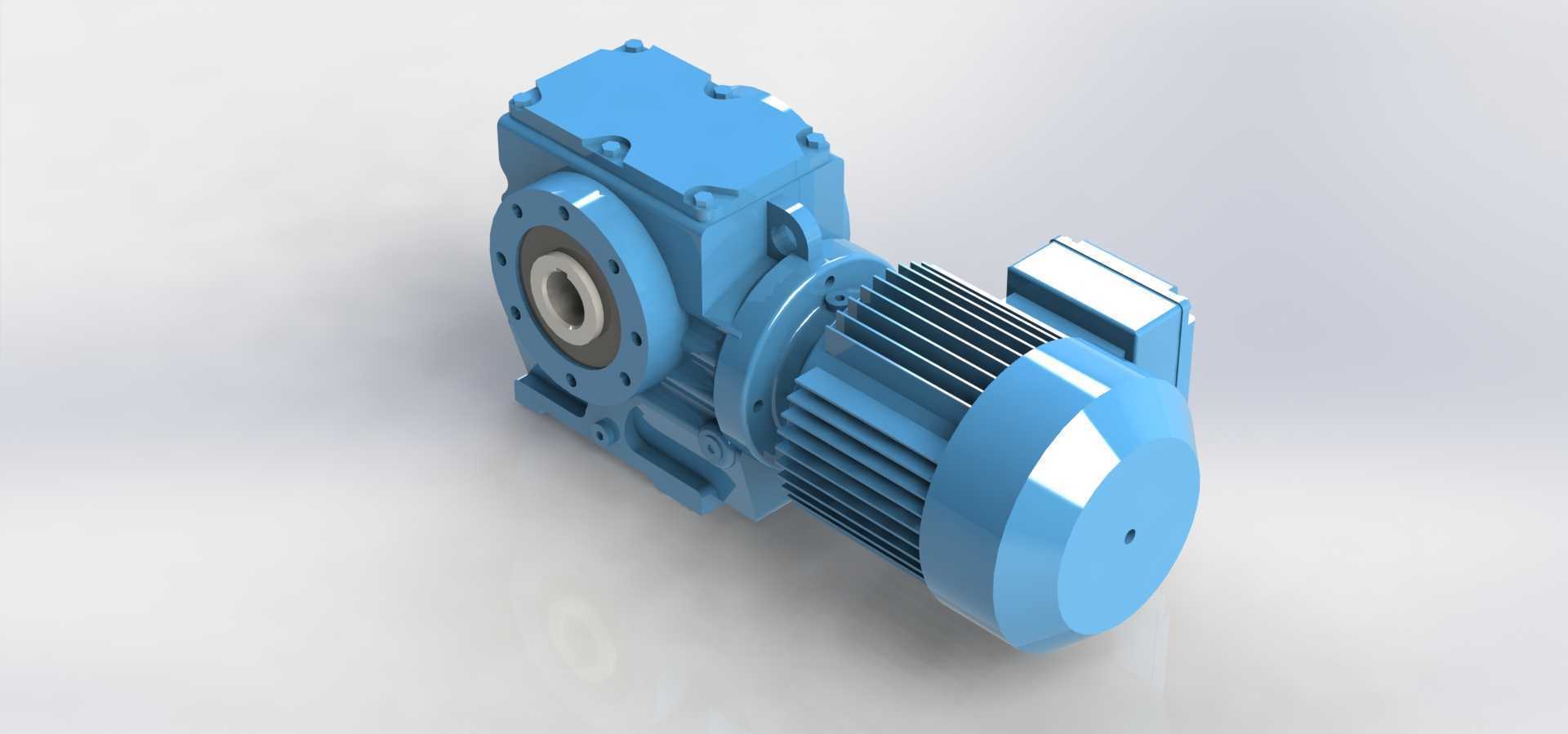

SEW SA57蜗轮蜗杆斜齿轮减速电机结构

　　这款SA57系列减速电机是斜齿轮-蜗轮蜗杆组合传动的集成式驱动单元，在各类工业传动场景中有着极广的适配性，从轻工包装线的辊道驱动、食品输送设备的动力输入，到物流分拣系统的带式传动、小型化工搅拌装置的低速扭矩输出，都能见到同结构产品的应用。不同于分体式电机加减速器的拼接结构，这款集成式设计将电机输出端直接与减速器高速级齿轮耦合，取消了冗余的外接联轴器，既压缩了整机轴向安装尺寸，也避免了联轴器对中偏差带来的振动、轴承额外载荷问题，在安装空间局促的设备布局场景中优势明显。

　　从传动结构设计来看，高速级采用斜齿轮传动，斜齿轮的啮合重合度远高于直齿轮，传动过程中轮齿是逐步进入、退出啮合状态，能有效降低高速运转时的冲击与噪声，同时提升单级传动的承载能力；低速级采用蜗轮蜗杆副，利用蜗轮蜗杆传动的大减速比特性，单级就能实现较高的速比覆盖，无需额外增加齿轮级数就能满足低速大扭矩的输出需求，同时蜗轮蜗杆副自带的反向自锁特性，在提升机构、倾斜输送这类需要防止负载倒溜的场景中，能省去额外的制动抱闸配置，简化设备的安全结构设计。建模过程中需要重点关注各级传动的啮合侧隙控制，斜齿轮副的侧隙需要结合加工精度等级预留合理值，既要避免热胀卡滞，也要控制回程误差满足传动精度要求；蜗轮与蜗杆的中心距公差需要严格控制，中心距偏差过大会加剧蜗轮齿面磨损，缩短整机使用寿命。

　　外形结构上，电机部分采用平行肋条的散热壳体设计，这些散热肋沿电机轴向排布，在电机运转时能通过转子带动的气流沿肋条流动，提升壳体散热面积的换热效率，保证电机在额定负载下长期运行时绕组温度处于绝缘等级允许范围内。减速器的输出端为空心轴法兰安装结构，这种安装形式不需要额外的输出轴转接，被驱动设备的输入轴可以直接插入减速器空心输出孔内，通过键连接传递扭矩，配合法兰面的止口定位，能快速实现安装对中，大幅降低现场安装的调试工作量；同时空心轴设计也能适配胀紧套连接的安装需求，在需要频繁拆装、或者对传动无间隙要求的场合，可以更换连接形式无需改动减速器主体结构。

　　安装边界方面，这款减速电机的安装脚位、法兰止口尺寸、输出轴孔直径、键槽规格都遵循行业通用的安装尺寸标准，在同规格产品替换时不需要改动设备的安装基座、连接接口，能大幅降低设备维护时的改造成本。建模时需要注意整机的重心位置，卧式安装时的重心落在安装脚支撑范围内，吊装时的吊环位置需要对应重心分布，避免吊装过程中出现倾斜磕碰；接线盒的位置预留了足够的接线操作空间，在不同安装方位下都能方便电缆引入接线，不会与周边设备构件产生干涉。

　　结构细节上，减速器的箱体采用一体化铸造成型，轴承安装孔的同轴度在建模时需要严格按照工艺要求设定公差，保证输入轴、中间轴、输出轴的轴承位同轴度偏差在允许范围内，避免轴系运转时出现别劲、轴承早期失效的问题。箱体上的油位镜、注油孔、放油孔位置设计合理，注油孔位于箱体上部便于加注润滑油，放油孔位于箱体底部最低位置能保证换油时旧油完全排空，油位镜的位置对应正常运行时的合理油位，既能保证蜗轮蜗杆副、齿轮副的充分润滑，也不会因为注油过多导致搅油损失增大、油温异常升高。各轴伸端的密封结构采用双唇口油封，能有效防止箱体内润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适应多粉尘、潮湿的工业车间运行环境。

　　在设备选型适配时，这类组合传动的减速电机需要结合实际运行的负载特性、每日运行时长、启动频率来匹配对应的功率与速比，斜齿轮-蜗轮蜗杆结构的传动效率略低于纯斜齿轮结构，在连续运行的大功率场景中需要核算热功率，避免长时间运行出现过热问题；但在间歇运行、需要自锁的场景中，这种结构的性价比与结构紧凑性优势十分突出。建模过程中对所有配合面的公差、密封槽尺寸、紧固件位置都做了完整还原，能直接用于设备布局时的干涉检查、安装模拟，也能作为同类型产品自主设计时的结构参考，帮助设计人员快速掌握这类集成减速电机的结构布局要点，减少前期方案设计时的尺寸核对工作量。
