微型双规格气动气缸结构设计

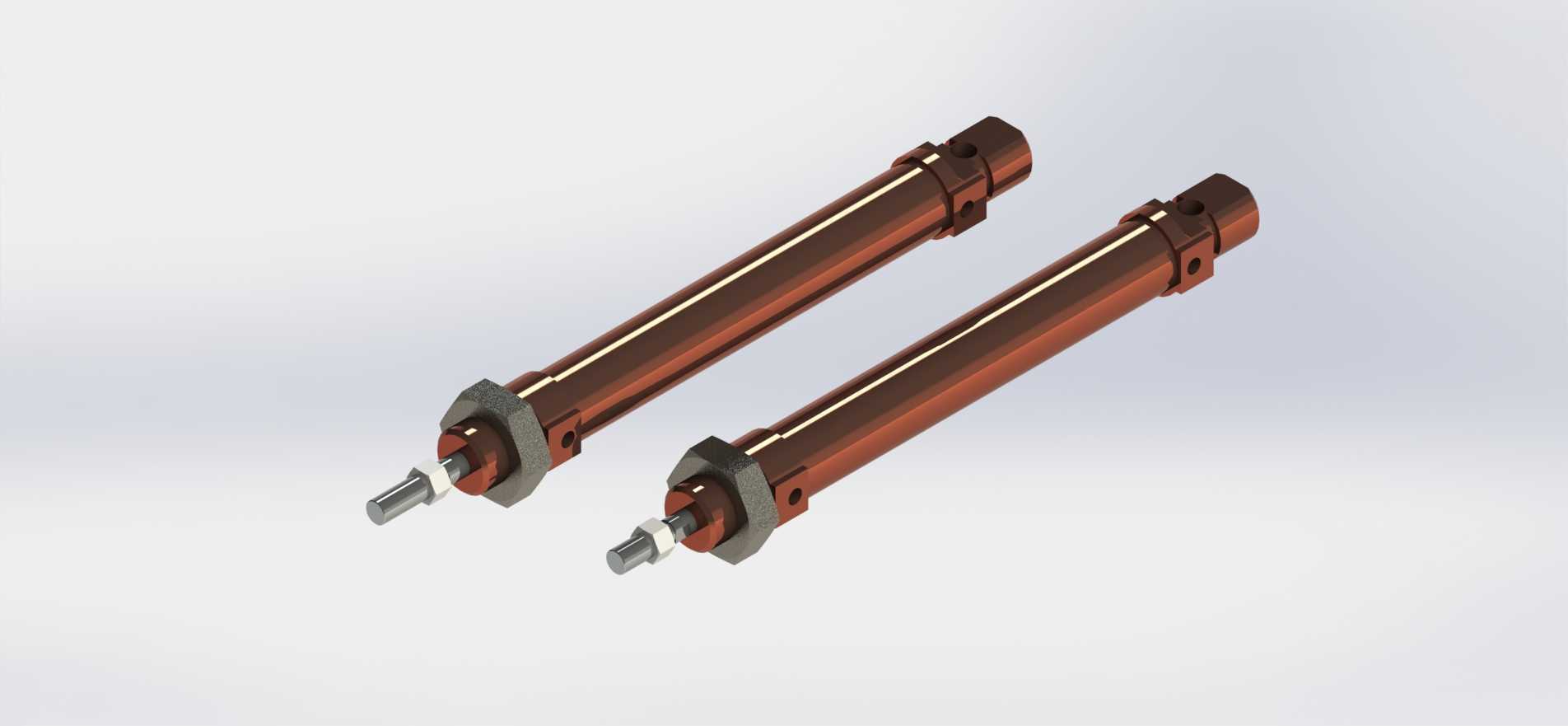

　　在轻工自动化装配、小型工装夹具、电子元器件分拣、包装线辅助推料等场景中，大缸径气缸往往受安装空间限制无法适配，这类小直径微型气缸的应用占比逐年提升。本次呈现的两款微型气动气缸，分别对应12mm缸径80mm行程、16mm缸径80mm行程两种规格，是气动回路中最基础的直线执行元件，依靠压缩空气推动活塞杆做往复直线运动，输出直线推拉力完成工件推送、夹具夹紧、工位挡停等基础动作。

　　从实际选型适配角度看，两款气缸均采用圆形缸筒结构，缸体主体为硬质氧化铝合金材质，表面做耐磨防腐处理，适配无油润滑工况，前端盖集成导向铜套与防尘密封圈，可避免车间环境中的金属碎屑、粉尘进入缸筒内部磨损密封件，后端盖预留标准气口，可直接适配快插式气动接头，无需额外加工转接结构。活塞杆采用镀铬处理，表面粗糙度控制在Ra0.8以下，降低往复运动的摩擦阻力，同时提升耐磨性能，杆端加工有标准外螺纹，可直接配套浮动接头、推块、压头等执行端配件，减少现场二次加工的工作量。

　　设计层面两款气缸均遵循ISO微型气缸的安装尺寸规范，缸筒两端采用拉杆式锁紧结构，相比铆接结构更便于后期拆解维护，更换密封件即可完成常规保养，无需整体更换气缸，降低设备运维成本。安装边界上，12mm缸径款的缸体外径控制在16mm以内，16mm缸径款缸体外径控制在20mm以内，两款气缸的总缩回长度均不超过170mm，伸出后总长度为250mm，安装时可选择前法兰安装、脚架安装、铰轴安装三种标准安装方式，安装孔位均符合通用气动元件的互换标准，可直接替换同规格的其他品牌同参数气缸，无需调整设备上的安装位尺寸。

　　在实际工况适配中，这类微型气缸的工作压力范围为0.1-1.0MPa，在0.6MPa标准工作压力下，12mm缸径款理论输出推力约67N，16mm缸径款理论输出推力约120N，足够应对小型工件的轻载推压、夹紧动作，运行速度范围在50-500mm/s，可通过回路中的节流阀调整运行速度，避免硬冲击损伤工件。缸体侧面预留有磁环安装槽，可配套磁性开关检测活塞伸出、缩回的位置信号，直接接入设备PLC控制系统，实现动作的闭环反馈，无需额外加装外置行程开关，进一步节省安装空间。

　　从建模细节来看，两款模型完整还原了气缸的所有结构细节，包括缸筒表面的工艺槽、端盖的固定螺丝孔、活塞杆的密封槽、气口的螺纹细节，可直接用于设备的三维布局装配，验证安装空间是否存在干涉，也可用于气动回路的动作模拟，提前验证气缸行程是否满足工位动作需求，避免现场安装时出现尺寸不匹配、行程不足等问题。对于小型自动化设备的设计人员来说，这类标准化的微型气缸模型可以直接调用，无需从零开始建模，大幅缩短方案设计阶段的三维布局周期，同时模型的尺寸参数完全对标量产实物，装配仿真的结果可直接指导实际的安装调试工作。
