微型气缸配套叉型连接接头结构

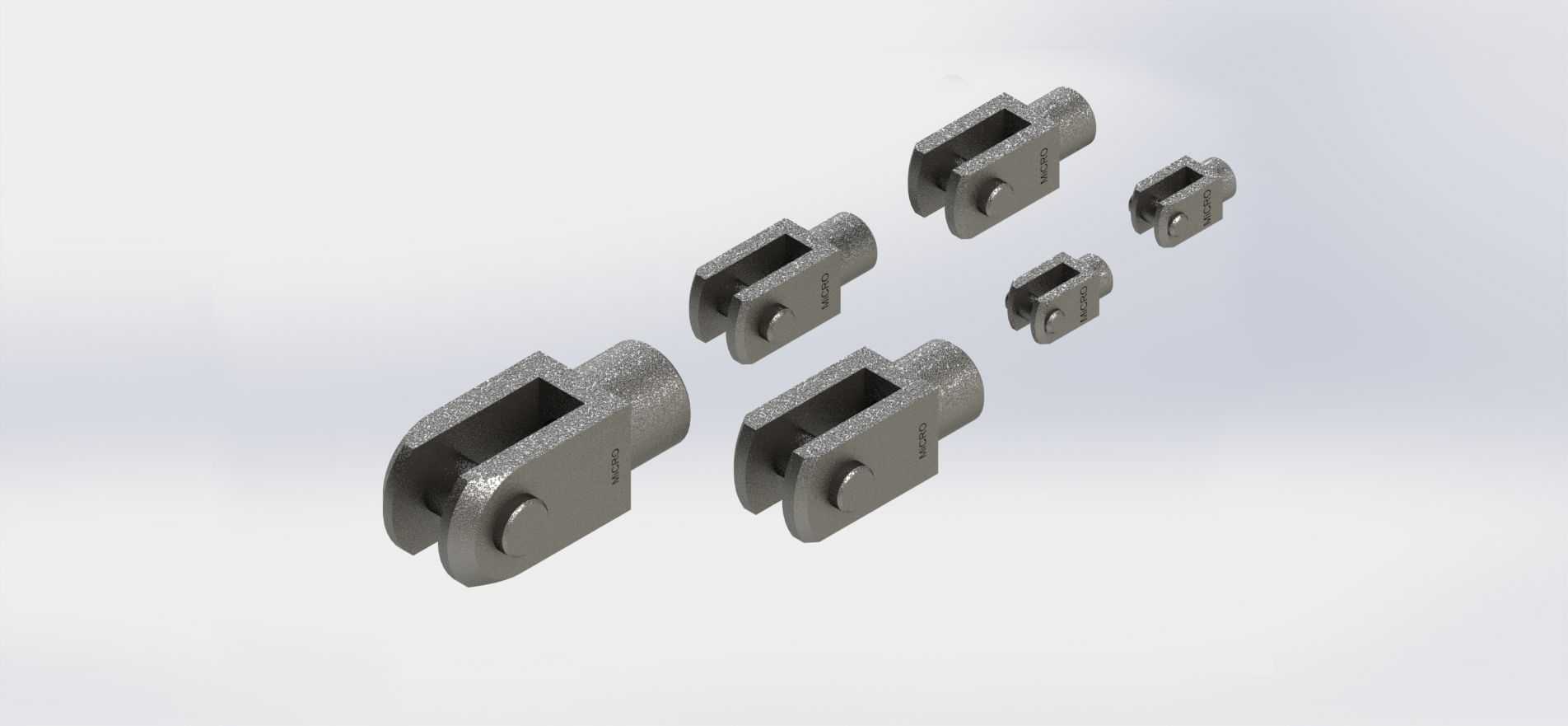

　　这类叉型连接接头是气动执行机构末端的核心配套连接件，主要用在各类小型自动化生产线、轻工装配设备、电子制造工位的微型气缸输出端，承担气缸活塞杆与被驱动负载之间的铰接传动作用，在小行程、低负载的气动往复动作场景中应用极广，比如电子元器件的工位推送、小型夹具的开合驱动、轻载物料的短距离移位等工况，都需要这类接头来抵消气缸安装过程中产生的微小同轴度偏差，避免活塞杆承受径向弯矩，延长气缸密封件与活塞杆的使用寿命。从结构设计来看，该系列接头采用单耳叉型开口结构，开口端预留销轴安装孔，与负载端的双耳结构配合后穿入销轴即可形成铰接副，能够在垂直于销轴的平面内实现一定角度的摆动补偿，适配安装面存在的角度偏差；接头另一端为内螺纹孔，

　　直接与微型气缸的外螺纹活塞杆旋合连接，螺纹规格与对应缸径的微型气缸活塞杆螺纹完全匹配，安装时无需额外加工转接结构，直接旋合后可根据需要加装锁紧螺母防松，保证传动过程中连接不会松脱。不同规格的接头对应不同缸径的微型气缸，尺寸梯度完全覆盖常用微型气缸的输出力区间，叉体的开口宽度、销轴孔直径、连接螺纹规格都随适配缸径的增大同步提升，比如适配最小缸径微型气缸的接头，叉体开口宽度仅几毫米，销轴孔直径适配微型销轴，连接螺纹为小规格细牙螺纹，而适配大一号缸径的接头，各部位尺寸按比例放大，保证接头的结构强度能够匹配对应气缸的最大输出推力，不会在负载冲击下出现叉体变形、销轴断裂的问题。设计过程中首先要保证铰接部位的间隙控制合理，

　　间隙过小会导致铰接转动卡涩，无法补偿安装偏差，间隙过大则会造成传动过程中存在空程，影响动作定位精度，因此销轴孔与销轴的配合选用小间隙配合，既保证转动灵活，又将空程量控制在气动系统允许的精度范围内。叉体的壁厚设计经过强度校核，在承受气缸额定输出推力的1.5倍负载时，叉体根部的应力仍低于材料的屈服强度，避免长期受拉出现塑性变形；接头与活塞杆连接的内螺纹深度满足螺纹连接的啮合长度要求，保证螺纹连接的强度足够，不会在往复推拉过程中出现螺纹滑牙的问题。外形上所有棱边都做了倒角处理，既避免安装过程中锐边划伤操作人员，也能在装配时起到导向作用，方便销轴穿入、螺纹对准旋合。安装边界方面，接头旋合到活塞杆上之后，整体的轴向长度有固定的尺寸范围，

　　设计设备结构时需要预留足够的安装空间，避免气缸伸出到最大行程时接头与周边结构发生碰撞；叉体的摆动角度范围由开口的深度决定，设计时要保证在最大摆动角度下，叉体不会与气缸端盖发生干涉，同时也要确认负载端的连接耳尺寸能够放入叉体开口内，不会出现宽度方向的安装卡滞。这类接头的材质一般选用碳素结构钢加工，表面做防锈处理，能够适应一般工业车间的环境，不会轻易出现锈蚀卡滞的问题，铰接部位如果定期加注少量润滑脂，能够进一步降低铰接副的磨损，延长整套气动执行机构的维护周期。在实际设备调试过程中，这类接头的补偿作用非常关键，很多小型自动化设备的安装板都是薄板加工，难免存在一定的加工变形和安装偏差，如果采用刚性直连的方式，气缸活塞杆会长期承受径向力，很快就会出现活塞杆磨损、密封漏气的问题，而通过这类叉型铰接接头连接，就可以将径向的偏差通过铰接摆动抵消，让气缸始终只承受轴向的推力和拉力，大幅降低设备的故障概率。不同规格的接头在同一系列中保持了安装逻辑的一致性，设计人员在选型时只需要根据所用微型气缸的活塞杆螺纹规格、输出推力大小选择对应型号的接头即可，不需要重新设计连接结构，能够大幅缩短设备的设计周期，也降低了后续备件替换的难度。
