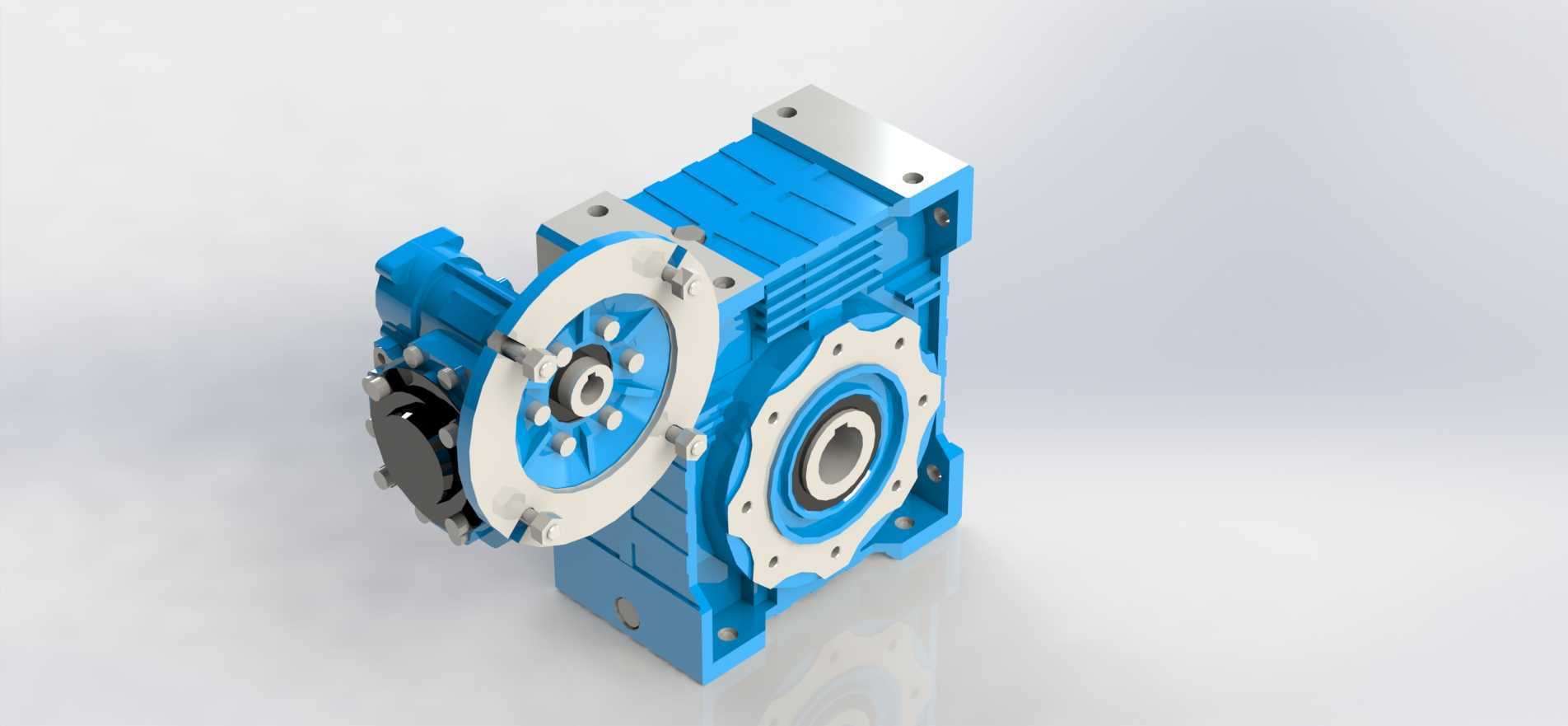

Motovario款蜗轮蜗杆传动减速装置

　　这款蜗轮蜗杆结构的减速装置，在轻工输送、食品包装、小型自动化生产线的动力传输环节应用十分广泛，核心作用是匹配原动机与工作端的转速差，将伺服或普通异步电机的高转速低扭矩输出，转换为工作机构需要的低转速大扭矩动力，同时可改变动力传输的轴向方向，适配紧凑安装空间下的动力布局需求。从结构设计来看，该装置采用铝合金压铸箱体作为主体承载结构，箱体表面做了散热筋条的一体化设计，既能够减轻整机自重，又可以在连续运行过程中增大散热面积，避免蜗轮副啮合过程中产生的热量堆积导致润滑脂失效，延长内部传动件的使用寿命。输入端采用标准圆形法兰接口，可直接适配IEC标准的B5/B14安装形式电机，无需额外加工过渡连接法兰，输入端的轴孔配合公差按照H7级精度设计，

　　能够保证电机输出轴与蜗杆的同轴度，减少高速运转过程中的径向跳动，降低运行噪音。输出端采用双输出面设计，既可以选择带法兰的空心轴输出形式，直接套装在工作机构的输入轴上，通过键连接传递扭矩，也可以通过端面的安装孔位固定输出轴端的链轮、同步带轮或者联轴器，适配不同的安装连接需求，空心轴的内孔公差同样按照传动配合要求设计，可避免长期正反转切换过程中出现的轴孔磨损、键槽崩裂问题。内部传动副采用锡青铜蜗轮搭配调质磨削蜗杆的组合，蜗杆经过表面淬火处理后齿面硬度可达HRC55-60，粗糙度控制在Ra0.8以下，与铜质蜗轮啮合时摩擦系数更低，传动效率可维持在70%-85%区间，同时具备一定的反向自锁特性，在提升类、

　　倾斜输送类工况下可避免负载倒转带来的安全风险。箱体的安装边界经过优化，底部、侧部均预留了标准安装孔位，支持卧式、立式、侧装等多种安装姿态，安装孔的位置度公差控制在0.1mm以内，可直接替换同机座号的同类型进口减速装置，无需对现有设备的安装机架做二次改造。在密封设计上，输入输出轴端均采用双唇口丁腈橡胶油封，配合箱体结合面的密封胶涂覆工艺，可在-10℃到60℃的工作环境下有效防止润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配车间多尘、有少量喷淋的生产场景。设计过程中对箱体的壁厚做了有限元受力校核，在额定输出扭矩1.5倍的过载工况下，箱体安装面的最大变形量不超过0.05mm，可保证传动副的啮合间隙始终维持在合理范围，

　　避免偏载导致的齿面异常磨损。整机的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，既可以避免安装调试过程中磕碰划伤操作人员，也能够减少设备运行过程中灰尘、物料碎屑在箱体表面的堆积，日常维护时仅需定期检查油封状态、补充润滑脂即可，维护成本较低。在选型匹配时，需要注意核算工作端的实际负载扭矩、每日运行时长、启停频率，按照1.2-1.5倍的安全系数选择对应机座号的装置，同时确认输入转速、输出轴的旋转方向是否匹配工况需求，若用于频繁正反转、冲击负载较大的工况，还需要额外选配加强型输出轴承，提升径向承载能力。
