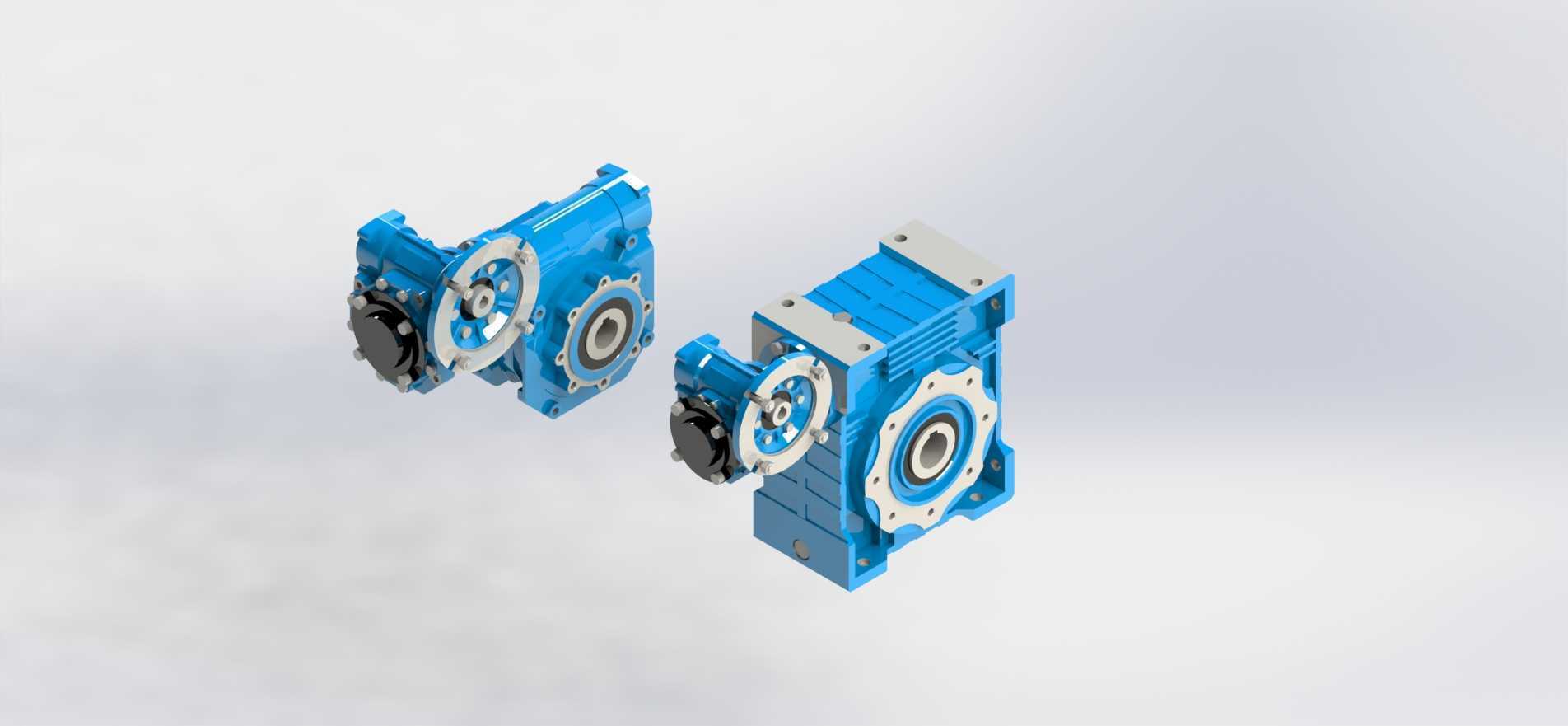

Motovario款SWS系列蜗轮蜗杆减速装置

　　在轻工输送、食品包装、自动化物流分拣这类对安装空间有严格限制的产线场景里，蜗轮蜗杆类减速装置一直是动力匹配环节的核心选型对象，本次呈现的SWS50110与6390两款同系列减速单元，针对不同输出扭矩区间做了结构差异化设计，能覆盖0.12kW到2.2kW区间的常规异步电机、伺服电机的动力匹配需求。从实际应用场景来看，这类铝壳蜗轮蜗杆减速机常被用在皮带输送机的驱动端、小型包装设备的主传动辊、自动化仓储的转角输送机构上，部分低速大扭矩的型号也会适配小型提升机构、翻转工装的动力输入，核心作用是把电机端的高转速低扭矩输出，通过蜗轮蜗杆副的啮合传动，转换为低转速大扭矩的输出动力，同时依靠蜗轮蜗杆啮合的自锁特性，在部分垂直输送场景下避免负载断电后出现溜车风险，不需要额外加装制动装置就能满足基础的安全防护要求。

　　从功能特性上看，该系列减速机采用了铝合金压铸壳体，相比传统铸铁壳体的同扭矩减速机，整体重量降低40%以上，散热筋沿着壳体周向均匀分布，在连续运行工况下能把壳体表面温度控制在合理区间，避免蜗轮副因为过热出现磨损加剧的问题。输入端采用了标准的IEC电机连接法兰，能直接适配市面上绝大多数标准尺寸的电机，不需要额外做连接转接板，输出端同时预留了空心轴安装、法兰安装、脚座安装三种接口形式，现场安装时可以根据设备的布局空间灵活选择安装方式，不需要对设备机架做额外的改造加工。蜗轮部分采用了锡青铜材质，蜗杆部分采用渗碳淬火磨齿工艺，啮合间隙控制在0.1度以内，传动过程中的噪音能控制在60分贝以内，适合对运行噪音有要求的食品加工、医药包装类车间场景。

　　从设计思路层面拆解，两款不同规格的减速机采用了模块化的设计逻辑，输入端的电机连接法兰、油封、轴承等易损件都采用了通用规格，不同扭矩型号之间的易损件互换率超过60%，后期设备维护时不需要单独储备特殊规格的备件，能大幅降低运维成本。壳体的安装孔位采用了对称式布局，不管是左出轴还是右出轴的安装需求，都可以通过调整端盖的安装方向实现，不需要重新设计壳体模具，也能减少现场安装时的方向适配问题。内部的轴承选型上，输入端采用了深沟球轴承承受径向载荷，输出端采用了一对圆锥滚子轴承，能同时承受径向载荷和轴向载荷，适配带链轮、皮带轮的输出工况，避免因为径向载荷过大导致轴承过早失效。

　　关于外形尺寸与安装边界，SWS50110型号的中心高为50mm，输出空心轴的孔径为110mm对应的标准轴径，壳体的最大外形长度控制在220mm以内，宽度方向尺寸不超过160mm，安装脚座的孔距为140mm×110mm，适合安装在空间紧凑的小型设备上；SWS6390型号的中心高为63mm，输出空心轴适配更大直径的负载轴，壳体最大长度为280mm，宽度方向尺寸为190mm，安装脚座孔距为180mm×140mm，能承受更大的输出扭矩。两款减速机的输出轴中心到安装底面的高度公差控制在±0.1mm以内，和设备安装时不需要额外调整中心高，能保证输出轴和负载轴的同轴度，避免因为同轴度误差导致的轴封漏油、轴承异常磨损问题。在实际选型时需要注意，该系列减速机的自锁特性只有在传动比大于30的时候才能稳定实现，小传动比型号如果用在垂直负载场景，还是需要搭配带制动的电机使用，避免出现负载下滑的安全隐患；同时安装时要注意注油孔的位置，必须保证注油孔处于朝上的位置，按照标注的油位线加注对应的润滑脂，避免因为润滑不足导致蜗轮副过早磨损。
