雅马哈TRX850摩托车减震器结构设计

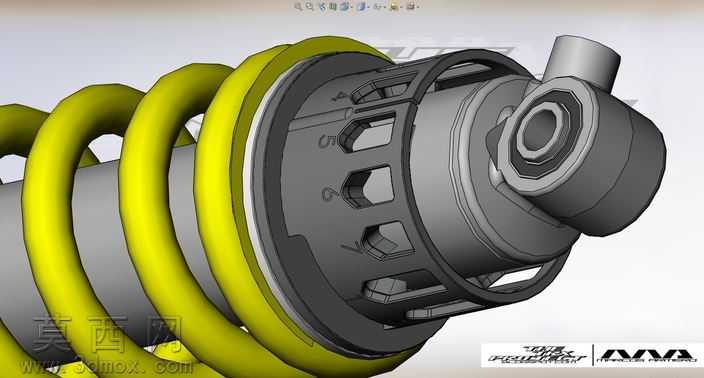

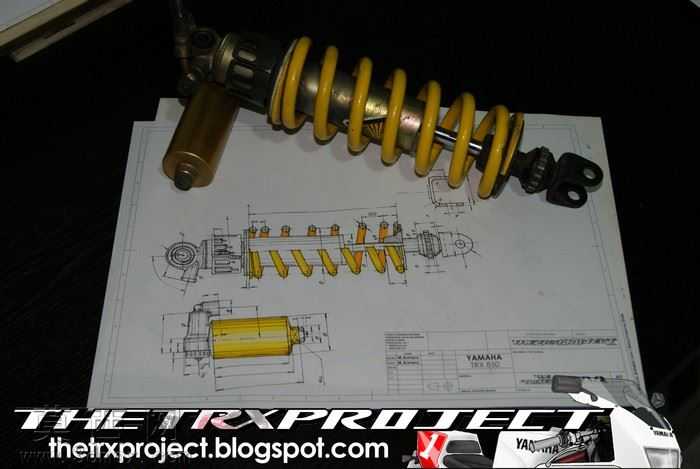

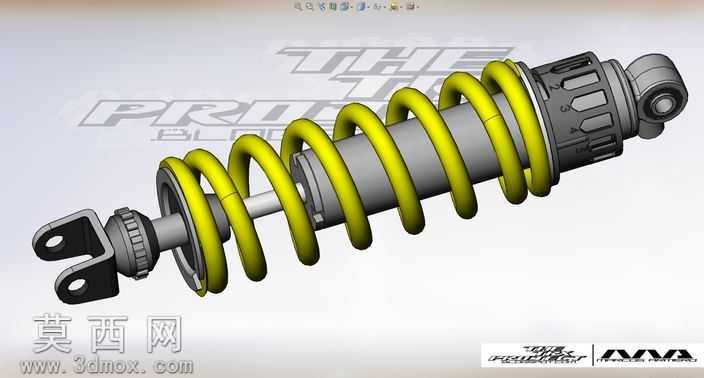

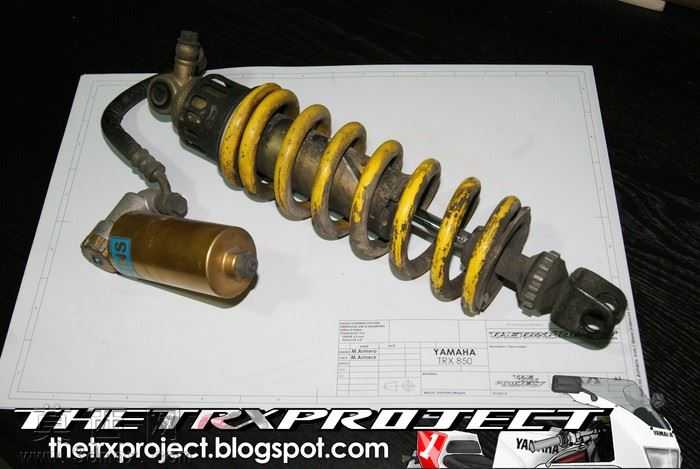

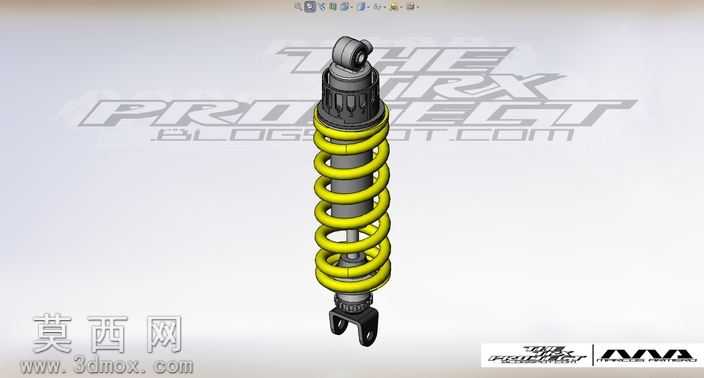

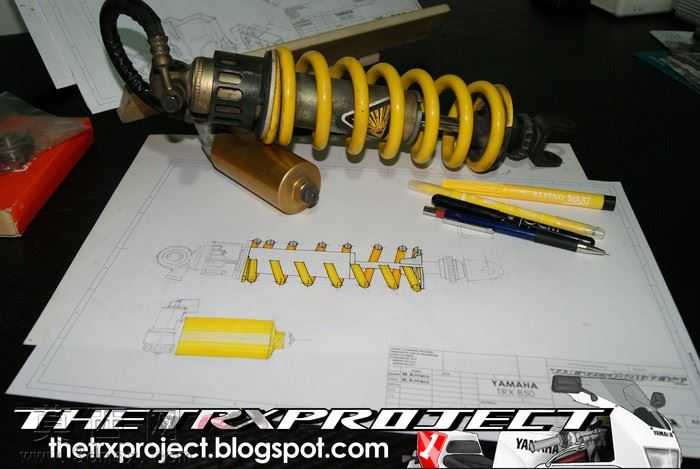

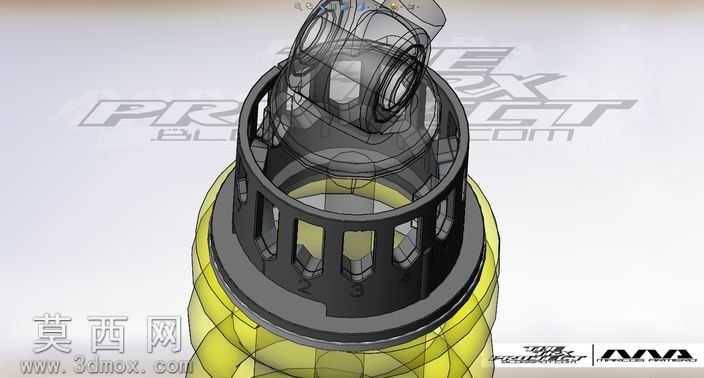

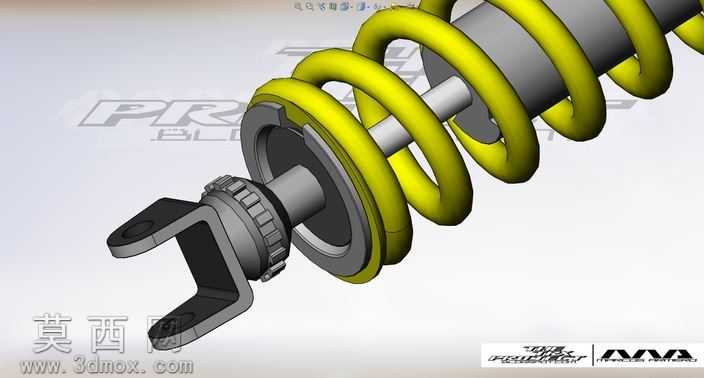

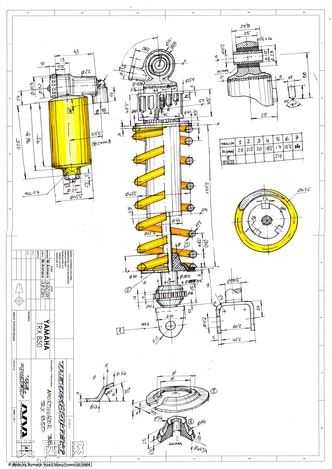

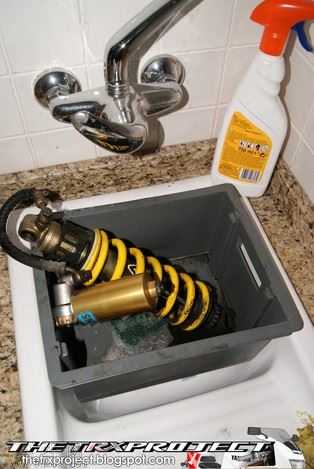

本模型为雅马哈TRX850车型配套的后悬挂减震器三维设计作品，建模过程严格参照实车部件的测绘尺寸与原厂技术参数完成，整体还原度极高。建模阶段采用参数化设计思路，先通过草绘绘制减震器核心的阻尼筒体、活塞杆、上下安装吊耳的截面轮廓，再通过回转、拉伸、切除等基础特征完成主体结构搭建，随后对减震弹簧部分采用螺旋扫描特征生成等节距螺旋簧体，再对弹簧两端的并圈、磨平结构做细节处理，还原真实弹簧的端部收口形态。模型对阻尼筒体外侧的多段调节旋钮、散热鳍片结构做了精细化还原，每一处卡槽、档位标识位都按照实物比例复刻，上下连接端的鱼眼轴承、安装叉耳的螺栓孔位、衬套结构都做了独立建模，没有采用简化贴图替代结构的处理。材质渲染阶段，针对不同部件匹配对应材质属性：阻尼筒体采用哑光磨砂金属材质，模拟铝合金阳极氧化后的细腻质感；减震弹簧采用亮黄色烤漆金属材质，还原原厂减震簧的漆面光泽与金属基底质感；调节旋钮、安装吊耳采用深灰黑色工程塑料与铸钢材质区分，橡胶防尘套部分添加了细微的磨砂纹理与软质材质反光属性，渲染出的效果图层次分明，不同部件的质感差异清晰可辨。结构设计上完整还原了该款减震器的倒置式阻尼结构、弹簧预载调节机构、多段阻尼调节的外部卡位结构，各部件之间的装配间隙按照实车装配公差预留，可直接用于装配干涉检查、悬挂运动仿真分析，也可作为摩托车改装、配件逆向设计的参考模型，能够直观展示液压弹簧复合减震的工作原理与结构组成，为摩托车悬挂系统的教学、改装设计提供精准的三维参考依据。
