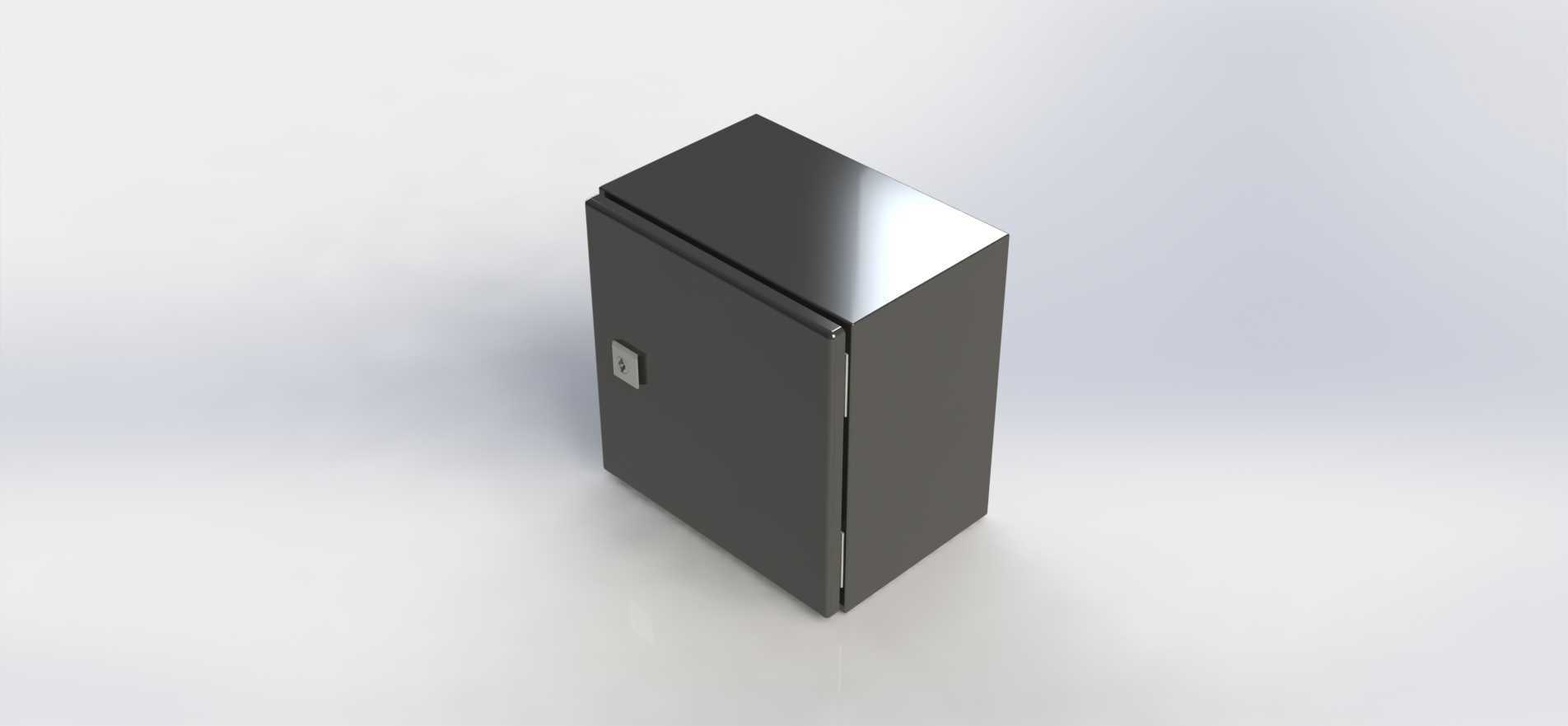

300x300x200规格丽塔AE1033U金属电气柜

　　这款金属柜体的设计，最初是面向中小型工业现场的分布式配电、就地控制回路安装需求做的定向开发，在做结构方案的时候，首先要平衡的就是安装空间占用、内部元件容纳量、现场防护等级这三个核心矛盾点。300x300x200的外形尺寸是经过多轮现场调研敲定的，这个尺寸刚好适配大多数车间立柱侧装、设备旁壁挂的安装场景，不会因为柜体过宽挤占设备操作通道，也不会因为深度不足导致常规的小型断路器、接线端子排、信号隔离模块装完之后柜门无法正常闭合。

　　从实际应用场景来看，这类柜体在轻工生产线、小型加工车间、商用建筑的配电竖井里都有大量使用，比如生产线旁的就地电机控制回路、小型设备的独立供电分路、消防回路的就地端子转接，都可以用这个规格的柜体来承载。设计的时候特意把柜门的铰链做在了侧边明装的结构，不是隐藏式铰链，一方面是明装铰链的承重能力更强，长期开关柜门不会出现下垂变形，另一方面现场维护的时候如果需要拆卸柜门，不需要撬开装饰盖，直接拧下铰链轴的固定螺丝就能把整个柜门拆下来，给内部接线、元件更换留出足够的操作空间，这点在狭窄的安装位置尤其重要，很多时候现场安装空间局促，柜门没法完全打开到90度以上，快拆结构就能大幅降低维护的操作难度。

　　柜门的锁具选用的是通用型的平面锁，锁芯和市面上大多数工业柜体的钥匙通用，现场运维人员不需要携带一大堆不同的钥匙，一把通用钥匙就能打开同批次所有柜体的柜门，减少运维的钥匙管理成本。柜体的壳体采用的是一体折弯成型的钣金结构，拼接焊缝都做在了柜体的背部和侧边的非外露面，正面看过去没有明显的焊缝痕迹，同时折弯边做了向内的翻边处理，一方面是提升柜体整体的结构刚性，薄钣金做了翻边之后抗挤压、抗形变的能力会提升数倍，运输和安装过程中不容易出现磕碰变形，另一方面向内的翻边可以和柜门的密封胶条形成贴合的密封面，配合胶条就能达到常规工业场景需要的防尘防溅能力，不需要额外做复杂的密封结构就能满足车间多粉尘、偶尔有液体飞溅的使用环境要求。

　　安装边界的设计上，柜体背部预留了四个壁挂安装的固定孔位，孔位的间距是按照通用的壁挂支架尺寸做的匹配，不管是直接用膨胀螺丝固定在水泥墙面上，还是用专用的壁挂支架固定在钢结构立柱、设备机架上，都不需要额外重新打孔，直接对准孔位固定就行。内部的安装板采用的是可抽出的镀锌板结构，安装板上预留了通用的元件安装孔距，导轨、端子排这些标准元件可以直接卡装或者螺丝固定，接线的时候可以把安装板抽出来操作，接完线再推回柜体内部固定，比在柜体内部狭小空间里拧螺丝接线的效率高很多。

　　设计的时候还考虑到了进出线的便利性，柜体的底部和顶部都预留了敲落孔位，现场施工的时候可以根据走线方向选择从顶部或者底部进线，敲落孔的尺寸覆盖了常用的穿线格兰头规格，不需要现场用开孔器重新开孔，减少现场施工的工作量。柜体表面做了静电喷塑处理，哑光深灰的涂层不仅耐脏，在车间环境里不容易显灰尘污渍，而且涂层的附着力强，日常的磕碰、擦拭都不容易掉漆，长期使用也不会出现锈蚀的问题，适合在没有强腐蚀气体的普通工业环境、商用环境下长期使用。

　　从结构强度的验证角度，这个尺寸的柜体做了侧边承重测试，装满常规的低压电气元件之后，壁挂安装的情况下不会出现柜体变形、安装孔撕裂的问题，柜门反复开关上千次也不会出现铰链松动、锁扣对位不准的情况，完全能满足工业场景下长期免维护的使用要求。很多同类小尺寸柜体容易出现的问题就是板材过薄，装完元件之后柜体发颤，或者柜门密封不严，粉尘容易进到柜体内积在元件上导致接触不良，这款柜体在设计的时候特意把板材厚度选在了兼顾成本和强度的区间，既不会因为板材过厚导致整体重量太大，单人安装费劲，也不会因为板材过薄导致结构刚性不足，日常使用中容易变形。
