威图款壁挂式工业电气控制箱体

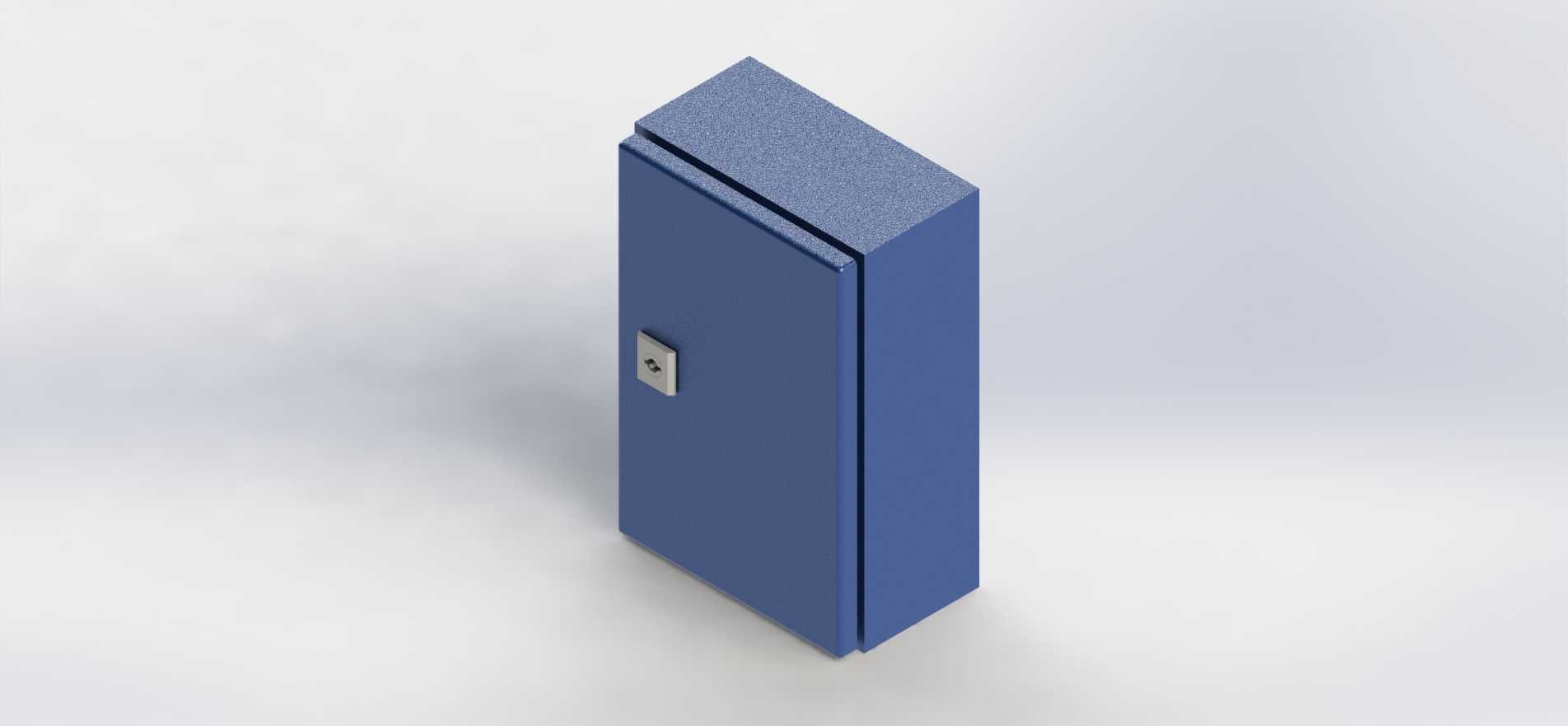

　　在工业现场的低压配电、小型设备控制回路搭建场景里，这类紧凑型壁挂电控箱体是车间布线、就地控制单元部署的常用载体，区别于落地式大容量柜型，它的安装场景更灵活，不需要预留地面占地空间，直接依托墙面、设备侧立面就能完成固定，适合空间局促的生产线旁、设备操作侧、管廊壁挂点位的电气元件容纳需求。从实际使用角度看，这类箱体的核心作用是给内部的端子排、小型断路器、继电器、就地控制模块提供封闭的防护空间，隔绝车间内的粉尘、切削液飞溅、轻度潮气对电气元件的侵蚀，同时带锁的门板结构可以避免非授权人员随意触碰内部接线，降低误操作带来的安全隐患。这款箱体的外形尺寸为300mm×200mm×120mm，属于小容量壁挂柜的常规尺寸段，

　　安装前需要在固定墙面提前规划安装孔位，背部的挂装结构适配常规膨胀螺栓固定，安装边界需要预留至少50mm的侧边操作空间，方便门板开合以及后期接线维护时的手部操作，顶部和底部要预留进出线的走线空间，避免线缆弯折半径不足影响布线可靠性。设计层面上，这款箱体采用了经典的单门折边结构，门板和柜体的咬合处做了连续折弯处理，闭合后可以形成稳定的迷宫式密封结构，不需要额外加装复杂密封胶条就能达到基础的IP防护等级，兼顾加工成本和防护性能；门板上的锁具采用通用型转舌锁结构，和同系列柜型的钥匙通用，方便现场运维人员的钥匙管理，不需要针对单台柜体单独配备钥匙。柜体整体采用冷轧钢板折弯成型，门板和柜体主体的板材厚度保持一致，

　　避免长期开合出现门板变形下垂的问题，内部预留了标准的安装条固定点位，可以根据需求加装横向或纵向的DIN导轨，直接卡装标准模数的电气元件，不需要额外在柜体内部打孔焊接，适配不同项目的元件排布需求。在三维建模过程中，这类钣金柜体的建模重点在于还原折弯工艺的实际结构，所有折弯处的R角、折边搭接量都要符合钣金加工的常规工艺参数，不能出现直角折弯的理想化建模错误，否则模型导出加工图纸后会出现工艺无法落地的问题；门板和柜体的配合间隙要控制在合理范围，既要保证开合顺畅，又不能出现间隙过大导致防护失效的问题，锁具的安装位置要和门板加强结构对应，避免锁具固定点强度不足长期使用出现松动。从现场选型的角度看，

　　这个尺寸段的箱体适合容纳10-20个模数的低压元件，比如小型断路器、端子排、少量中间继电器的组合，适合单台小型设备的就地控制、或者车间照明回路的分线控制，也可以作为传感器信号的中转接线箱使用，在自动化生产线的工位旁、小型配套设备的电控部分都有很高的适配性。建模时还需要注意柜体的安装孔位尺寸要和实物一致，方便设计人员在做整体设备布局时直接调用模型，不需要二次核对安装尺寸，减少布局阶段的尺寸误差；门板的开合角度要做运动干涉检查，确保在90度开合范围内不会和周边安装的其他设备、管线产生碰撞，给后期现场安装的实际操作提供准确的参考。这类紧凑型柜体的设计没有冗余的复杂结构，所有结构都围绕易加工、易安装、易维护三个核心需求展开，折边结构除了提升密封性能，还能增强柜体整体的结构强度，较薄的板材通过连续折弯就能达到足够的刚性，不需要额外加装加强筋就能避免柜体运输、安装过程中出现变形，平衡了材料成本和结构可靠性。
